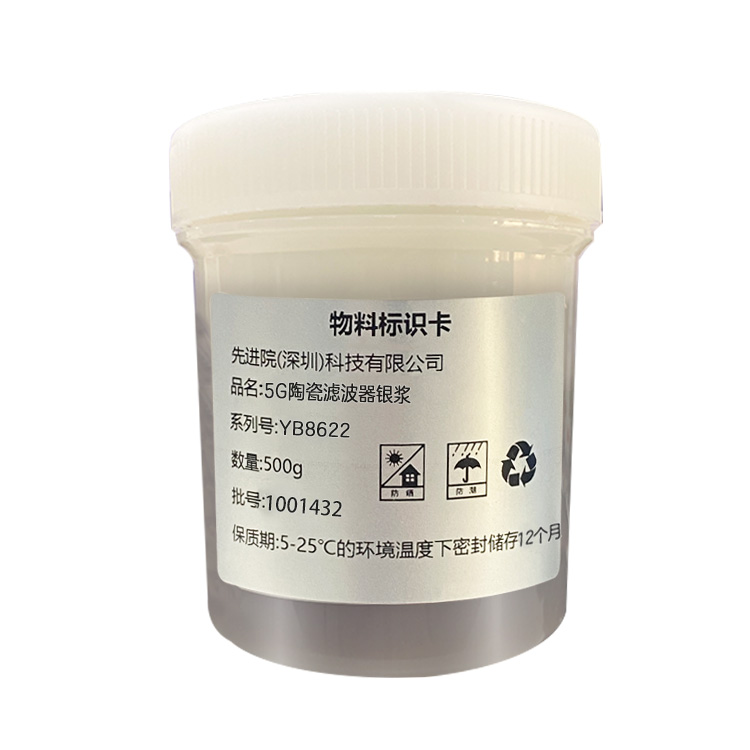

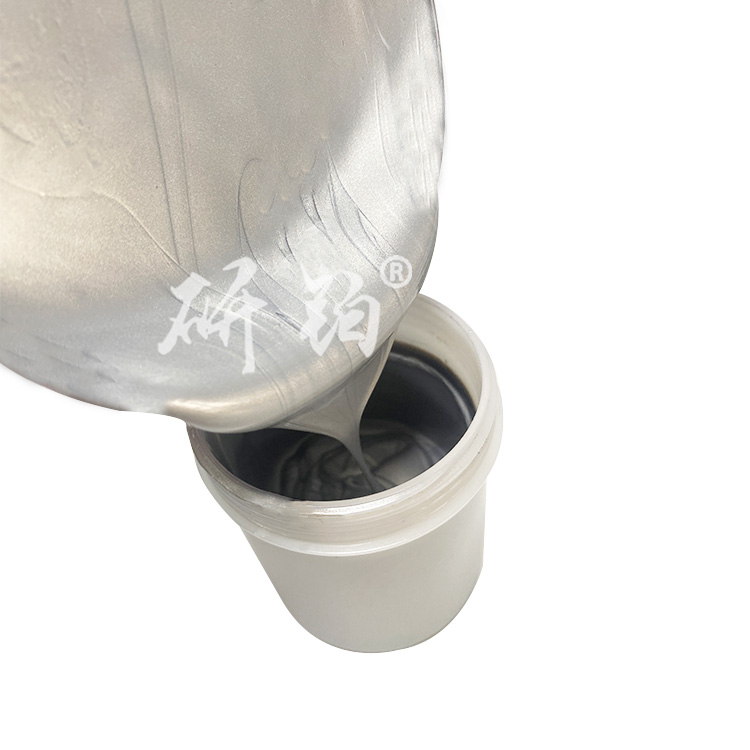

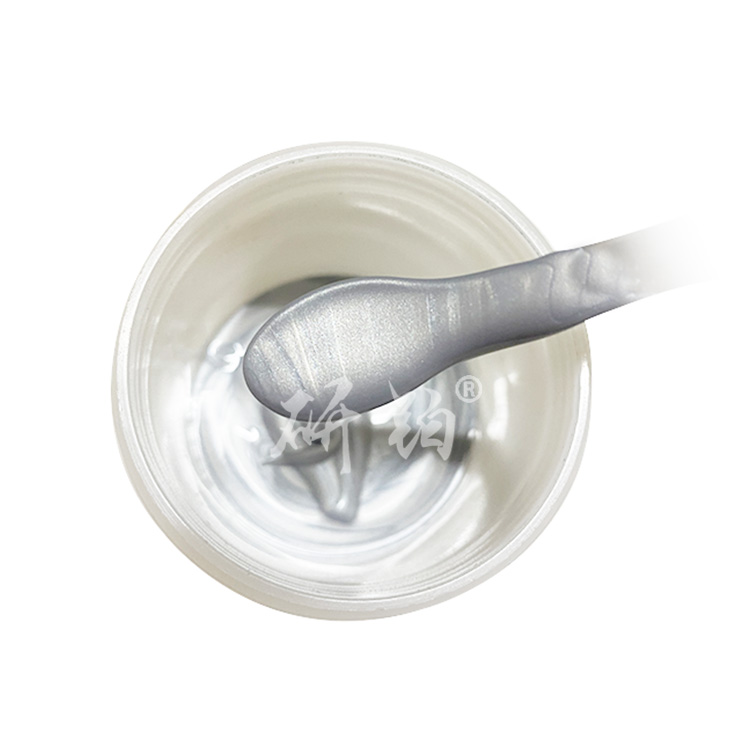

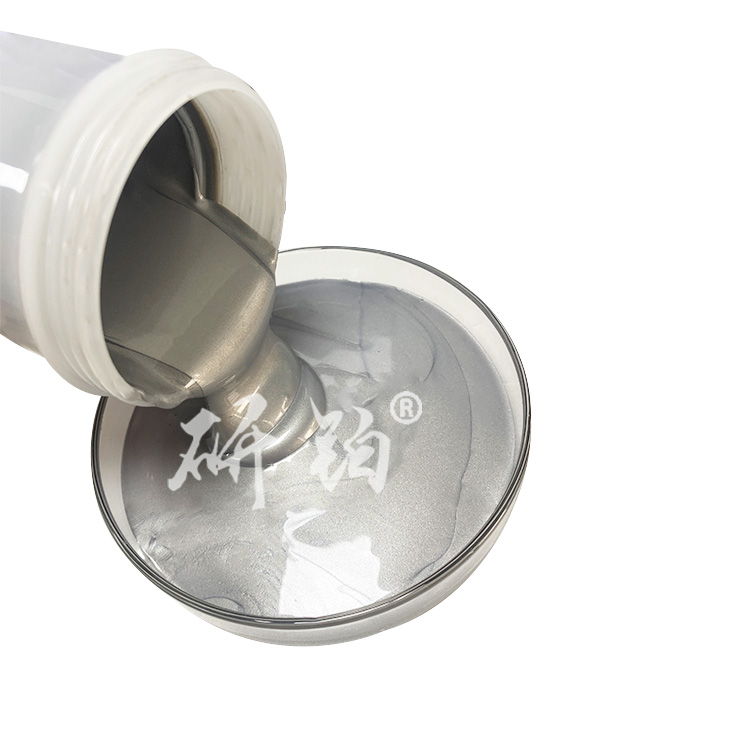

A pasta de prata de filtro cerâmico 5G é uma pasta condutiva de alto desempenho desenvolvida para as necessidades de fabricação de eletrodos metalizados em filtros dielétricos cerâmicos de base 5G, usados para formar eletrodos resonantes condutivos na superfície da cerâmica dielétrica de microondas. O produto é feito misturando polvo de prata ultrafina, fase especial de ligação de vidro, e carregador orgânico. É revestido em um substrato de cerâmica através de um processo de impressão de tela ou mergulho, e depois sinterado a alta temperatura para formar uma densa camada de eletrodos de prata.
Em princípio, polvo de prata forma uma rede condutiva contínua e densa através da difusão atômica durante o processo de sinterização. A fase de ligação de vidro forma um vínculo químico com o substrato de cerâmica, alcançando uma combinação de expansão térmica e uma forte adesão. A camada de prata de alta densidade reduz a perda do condutor sob efeito cutâneo de alta frequência, assegurando o alto valor Q e a seletividade de frequência do filtro.
A vantagem fundamental deste produto reside em sua alta condutividade e alta densidade, o que reduz perda de sinais de alta frequência; Forte adesão ao substrato de cerâmica de microondas e excelente suabilidade; Produção em massa e rigorosos requisitos de confiabilidade para filtros de estação de base 5G.

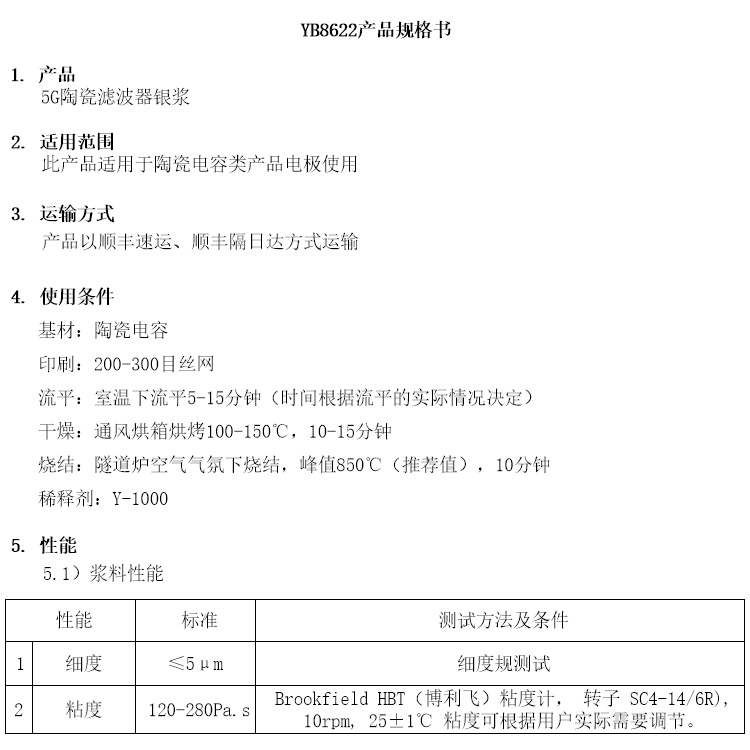

Venham ao nosso centro de informação para aprender mais Dados técnicos da pasta de prata condutiva ！+86-13826586185
A pasta de prata de filtro de cerâmica 5G é uma pasta condutiva de preenchimento, composta principalmente por pó de prata, contendo resin a, pó de vidro, solvente e aditivos. No processo de produção de filtros cerâmicos, pasta de prata condutiva é revestida no substrato cerâmico através de processos específicos como impressão de tela, pulverização, etc., e então sujeita a tratamentos subsequentes como sinterização para formar uma camada condutiva de prata com alta condutividade, alta densidade, boa adesão e suabilidade.
Características do Produto
Condutividade: A prata tem excelente condutividade, o que permite que a pasta de prata reduza efetivamente a perda de sinal nos filtros.
Coeficiente de expansão térmica: O coeficiente de expansão térmica da pasta de prata está perto da da matriz de cerâmica, que pode reduzir o estresse causado pelas mudanças de temperatura e melhorar a confiabilidade do filtro.
Estabilidade térmica: A pasta de prata pode manter a estabilidade em altas temperaturas e é adequada para o processo de sinterização de alta temperatura de filtros de cerâmica.
Perfeito de soldagem: Os componentes de metal podem ser soldados diretamente na camada de prata, facilitando a integração de filtros com outros componentes eletrônicos.
processo de fabricação
Impressão: Pasta de prata é revestida em um substrato de cerâmica usando métodos como impressão de tela para formar o padrão de circuito desejado.
Curing: A pasta de prata é solidificada pelo aquecimento para formar uma camada de metal estável. Isso pode ser alcançado através de sinterização de alta temperatura ou solidificação de baixa temperatura.
Sinterização de alta temperatura: Adequado para certos tipos de pasta de prata, fusa partículas de prata a altas temperaturas para formar uma camada de metal contínua.
Curação de baixa temperatura: Algumas novas pastas de prata podem ser curadas a temperaturas mais baixas, e nano pastas de prata de tecnologia avançada podem ser curadas entre 120-200 °C, o que é muito útil para reduzir o consumo de energia e melhorar a eficiência de produção.
