Caoutchouc de silicone conducteur nickelé graphite PET ｜ quand le rapport qualité - prix rencontre le blindage complet de bande de fréquence – un « choix pragmatique» pour les entreprises et l'industrie militaire EMI seal

I. graphite nickelé: moins cher que l'argent, plus fort que le noir de carbone

Le noyau du caoutchouc de silicone conducteur réside dans la charge conductrice. Le caoutchouc de silicone rempli d'argent a la meilleure performance, mais il est coûteux; Le caoutchouc de silicone noir de carbone est bon marché, mais l'efficacité du blindage est limitée. Le nickelage graphite se trouve coincé au milieu - la performance est proche de l'argenture et le coût est beaucoup plus faible que l'argenture.

La poudre composite de graphite enrobée de nickel est revêtue d'une couche de nickel métallique sur la surface de la poudre de graphite par la méthode du nickelage chimique. Graphite comme noyau, offrant légèreté et lubrification; Le Nickel agit comme un boîtier, fournissant la conductivité électrique. La combinaison des deux crée une charge conductrice « légère, conductrice et peu coûteuse».

Des études ont montré que le nickelage graphite est comparable à l'efficacité de blindage des matériaux argentés, mais à moindre coût. L'efficacité de blindage du caoutchouc de silicone conducteur nickelé graphite peut atteindre plus de 80 DB dans la large gamme de fréquences de 10 MHz à 10 GHz, ce qui signifie que 99,99% des ondes électromagnétiques sont efficacement bloquées. Dans les bandes inférieures à 2 GHz, l’efficacité du blindage peut même dépasser 100 db. Bien que la résistivité volumique soit 20 à 500 fois supérieure à celle du placage d’argent, l’efficacité du blindage est étonnamment similaire – et c’est précisément ce qui est au cœur de la valeur du nickelage graphite: obtenir un blindage proche du placage d’argent à moindre coût.

II. étanchéité de l'environnement de blindage de bande complète: une chose et deux énergies

Le caoutchouc de silicone conducteur nickelé graphite est un type spécial de matériau composite qui combine la flexibilité du caoutchouc de silicone et la conductivité du matériau conducteur. La matrice en caoutchouc de silicone assure l'élasticité, la résistance à la température et l'étanchéité; Les particules de graphite nickelé y sont dispersées, formant un réseau conducteur par contact mutuel.

Les paramètres de performance des produits typiques sont impressionnants. La résistivité volumique peut être aussi faible que 0,01 Ω · cm, bien en dessous des normes communes de l'industrie. La dureté est d'environ 70 ± 5 Shore a, la résistance à la traction est supérieure à 1,3 MPa, l'allongement à la rupture est de 100% - 300% - à la fois pour maintenir une certaine résistance mécanique et pour préserver l'élasticité du caoutchouc de silicone. L'utilisation d'une plage de température de - 55 ℃ à 160 ℃ est suffisante pour la grande majorité des scénarios industriels et commerciaux. La résistivité volumique peut encore être maintenue au niveau de 0,01 Ω.cm après vieillissement thermique, ce qui indique que la fiabilité à long terme résiste à l'épreuve.

Plus important encore, ce matériau protège non seulement contre les ondes électromagnétiques, mais complète également l'étanchéité à la vapeur d'eau en même temps. Un composant, un processus, tout en résolvant les deux problèmes de blindage EMI et d'étanchéité environnementale - telles sont les valeurs fondamentales des élastomères conducteurs.

En termes d'efficacité de blindage, jusqu'à 60 dB à 30 MHz et jusqu'à 100 db sur toute la bande de 100 MHz à 10 GHz. Jusqu'à 95 dB à 100 MHz, 105 dB à 500 MHz, 100 db à 2 GHz, 10 GHz et 18 GHz - de basse à haute fréquence, l'efficacité de blindage est stable à un niveau élevé.

Iii. Choix commun de biens commerciaux et militaires

Le champ d'application du caoutchouc de silicone conducteur nickelé graphite couvre les produits commerciaux civils et militaires généraux.

Dans le domaine des équipements de communication réseau, les interfaces et les joints des commutateurs, des routeurs, des châssis de communication sont les principaux canaux de fuite électromagnétique. La bande de caoutchouc conducteur nickelé graphite peut bloquer efficacement les interférences électromagnétiques et garantir la stabilité du signal de communication. Dans le domaine de l'électronique automobile, les modules de commande électrique embarqués, les équipements de communication doivent être adaptés aux zones de température complexes et aux exigences de fiabilité élevées. Le matériau nickelé graphite a une bonne performance de blindage dans un environnement moyennement corrosif, peut réaliser simultanément une double étanchéité électromagnétique et à la vapeur d'eau.

Dans les châssis industriels et les instruments de mesure, le caoutchouc conducteur nickelé graphite est largement utilisé dans les châssis électroniques de petite et moyenne taille, les équipements électroniques extérieurs et les équipements de télévision par câble, etc. pour des occasions exigeantes en matière de coûts. Dans le domaine militaire et aérospatial, il peut être utilisé dans des situations civiles typiques et dans des situations militaires / aérospatiales générales, gagnant une place grâce à son rapport qualité - prix élevé et à ses capacités de blindage à large bande.

De plus, le nickelage graphite offre une excellente compatibilité électrochimique avec le châssis en aluminium – ce qui le rend moins sujet à la corrosion galvanique lorsqu’il est associé à une bride en aluminium, un détail d’ingénierie souvent négligé mais crucial.

Iv. Éléments de sélection

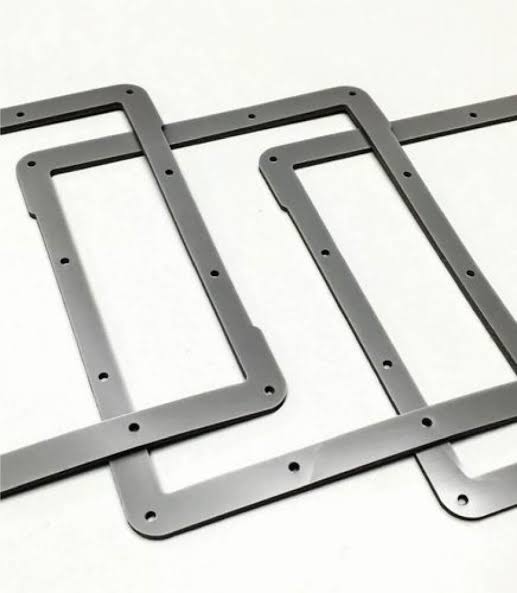

Les ingénieurs doivent se concentrer sur plusieurs dimensions lors de la sélection. Besoins en efficacité de blindage – 60 - 80db est suffisant pour les scénarios commerciaux généraux, plus de 100db pour les scénarios militaires ou à haute fréquence. Plage de température de fonctionnement - - - 55 ℃ à 160 ℃ couvre la grande majorité des scènes. Mode d'installation - peut être moulé en tôle, découpé en joints d'étanchéité, peut également être extrudé en bandes d'étanchéité de différentes formes de section. Taux de compression - la barre solide recommande un taux de compression de 15% - 25%, pas moins de 10%.

Advanced House Technology fournit un support technique complet du processus, de la sélection des matériaux, de l'essai des échantillons à la livraison en vrac.

Le marché mondial du caoutchouc de silicone conducteur devrait atteindre 19,6 milliards de dollars en 2034. Sous la double pression du coût de l'équipement commercial et de la demande de blindage à large bande des produits militaires, le caoutchouc de silicone conducteur nickelé graphite est en train de devenir un choix pragmatique pour de plus en plus d'ingénieurs en raison de son positionnement unique de « performance proche de l'argenture, coût considérablement réduit». Lorsque la performance et le budget doivent être respectés, le nickelage graphite est ce point d'équilibre.
