Lames absorbantes à suppression d'ondes électromagnétiques | du bruit en champ proche aux interférences millimétriques - le « balayeur électromagnétique» à l'ère de l'électronique haute densité

I. qu'est - ce qu'une "lame d'aspiration à suppression d'ondes électromagnétiques" - comprendre la logique technique à partir du positionnement fonctionnel

La lame absorbante inhibitrice d'ondes électromagnétiques est essentiellement une feuille fonctionnelle qui "absorbe" plutôt que de "réfléchir" les perturbations électromagnétiques. Il se distingue des matériaux de blindage électromagnétique traditionnels par le mécanisme de fonctionnement: le matériau de blindage réfléchit les ondes électromagnétiques en arrière à travers une couche conductrice, tandis que la lame d'aspiration Convertit l'énergie des ondes électromagnétiques en énergie thermique et la dissipe par un mécanisme de perte magnétique et diélectrique. Cette différence détermine les avantages irremplaçables de la lame d'aspiration en termes de suppression du bruit en champ proche, d'élimination de la résonance de la cavité et d'amélioration de l'intégrité du signal.

Les lames absorbantes inhibitrices d'ondes électromagnétiques sont généralement constituées de charges magnétiques (telles que des poudres d'alliage magnétique doux en feuille, des poudres de fer carbonylé, etc.), de substrats macromoléculaires (tels que du caoutchouc de silicone, des résines acryliques, etc.), ainsi que de couches absorbantes composites. Son noyau technique réside dans: la dispersion homogène de particules magnétiques en plaques de l'ordre du micron dans une matrice polymère formant un réseau tridimensionnel de pertes magnétiques. Lorsque les ondes électromagnétiques sont incidentes à la surface du matériau, les particules magnétiques réagissent par aimantation dans un champ électromagnétique alternatif, transformant l'énergie électromagnétique en énergie thermique par des mécanismes tels que les pertes par hystérésis, les pertes par courants de Foucault et la résonance naturelle. Des études ont montré que l'absorbant magnétique en forme de feuille peut dépasser les limites de Snoek en raison de l'anisotropie de la forme pour atteindre une Perméabilité magnétique plus élevée avec des performances d'absorption d'ondes supérieures dans la bande GHz.

II. Saut de performance: une percée technologique de l'ultra - amincissement à l'absorption large bande de fréquences

En 2026, l'évolution technologique des lames absorbantes à suppression d'ondes électromagnétiques prend plusieurs directions claires.

L'amincissement par rapport à la flexibilisation est la tendance la plus marquée. Avec la compression continue de l'espace à l'intérieur de l'électronique, l'épaisseur de la lame d'aspiration s'étend de l'échelle millimétrique à l'échelle micrométrique. L'épaisseur de l'absorbeur d'ondes flexible développé par mektec a dépassé 0,1 mm et utilise le processus de fabrication FPC pour obtenir une conception ultra - mince, légère et hautement flexible pouvant être installée dans des espaces restreints et des surfaces courbes complexes. La Feuille de suppression des ondes électromagnétiques nanocarbonées développée par la société japonaise Hokuetsu a une épaisseur de seulement 40 μm. L'ultra - amincissement permet à la puce absorbante de s'accrocher facilement à la surface de la puce, à la carte de circuit flexible et même à l'intérieur de l'appareil portable, ce qui permet une suppression du bruit sans augmenter l'épaisseur.

La capacité d'absorption à large bande passe de « complément» à « standard». Le spectre d'interférence de l'électronique moderne s'est étendu de la centaine de MHz à la bande des ondes millimétriques. Les comprimés inhibiteurs de carbone Nano de Hokuetsu absorbent le bruit de conductivité dans la bande 1 GHz - 30 GHz et inhibent le bruit radioactif dans la gamme 100 MHz - 3000 GHz. Grâce à la technologie des métamatériaux, les produits de mektec permettent une absorption du bruit supérieure à 99% dans la bande de fréquences de 28 GHz. La feuille d'absorption micro - ondes flexible C - Ram flx de PPG peut absorber jusqu'à 99% de l'énergie RF incidente dans la gamme de fréquences spécifiée de 1 à 35 GHz. L'expansion continue de la capacité d'absorption à large fréquence permet à la lame d'aspiration de suppression d'ondes électromagnétiques de faire face simultanément aux interférences électromagnétiques composites de différentes bandes de fréquences et de différentes sources.

La commodité et l'intégration sont également des considérations clés. Les lames absorbantes à suppression d'ondes électromagnétiques modernes sont généralement fournies sous forme de ruban adhésif ou de bande avec une couche de colle acrylique sensible à la pression sur le fond qui peut être appliquée directement à la source de bruit ou à la surface du dispositif sensible. Cette caractéristique « prête à l'emploi» abaisse considérablement le seuil de conception compatible électromagnétique - les ingénieurs n'ont pas besoin de redessiner les boucliers ou les cavités métalliques, il suffit d'attacher des lames d'aspiration aux endroits clés pour obtenir un effet de suppression du bruit significatif.

Trois principaux scénarios d'application: des smartphones aux robots humanoïdes

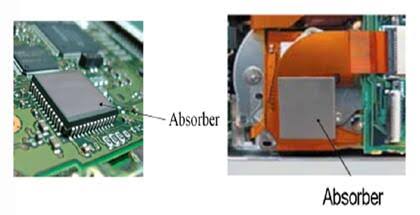

Les smartphones et l'électronique grand public sont le domaine dans lequel la suppression des ondes électromagnétiques est la plus importante. Dans les smartphones, les tablettes, les appareils photo numériques, etc., les modules RF, les antennes, les modules de caméra et les puces d'affichage sont densément répartis dans un espace restreint, le couplage électromagnétique entre eux et les interférences de bruit en champ proche sont devenus des goulots d'étranglement critiques affectant l'intégrité du signal et L'expérience utilisateur. La lame absorbante à réjection d'ondes électromagnétiques peut être directement fixée à une source de bruit (par exemple, un convertisseur DC / DC, un amplificateur RF) ou au - dessus d'un circuit sensible (par exemple, un point d'alimentation d'antenne, une interface de capteur), absorbant efficacement le bruit en champ proche, supprimant la résonance, réduisant la diaphonie. Dans les scénarios de charge sans fil, la lame d'aspiration améliore également l'efficacité de charge en canalisant le flux magnétique et en réduisant le champ de fuite. Avec l'émergence de nouvelles formes d'électronique grand public telles que les téléphones à écran pliant, les appareils ar / VR et d'autres, la demande de lames d'aspiration ultra - minces et flexibles s'accélère.

Les équipements de communication et de réseau 5G / 6g représentent la direction d'application la plus exigeante techniquement. Les fréquences de fonctionnement des ondes millimétriques 5G et des futurs systèmes de communication 6g ont grimpé à 28 GHz et même au - delà, et les interférences de rayonnement électromagnétique entre les modules internes de l'appareil sont devenues un défi central affectant la stabilité du système. Le filtre d'aspiration à réjection d'ondes électromagnétiques est largement utilisé pour absorber les ondes électromagnétiques parasites à l'intérieur de la cavité, supprimer la résonance, réduire le bruit dans les stations de base 5G, les modules frontaux RF, les filtres, les équipements de communication à grande vitesse et d'autres scénarios. Dans la bande millimétrique, l'introduction d'une structure méta - matérielle permet à la lame d'aspiration d'atteindre un « Accord sélectif» pour une bande de fréquence spécifique - grâce à une conception de circuit raffinée qui permet à la lame d'aspiration d'atteindre un taux d'absorption de plus de 99% dans la bande cible. Il s'agit d'une valeur d'ingénierie importante pour les équipements de communication à haute fréquence qui doivent répondre à des normes CEM strictes.

L'électronique automobile et la conduite intelligente sont les applications qui connaissent la croissance la plus rapide. Les systèmes d'infodivertissement embarqués, les modules de communication sans fil, les unités de contrôle, etc. ont des exigences strictes en matière de compatibilité électromagnétique. Les feuilles anti - bruit certifiées AEC - q200 ont été largement utilisées dans les scénarios embarqués. Dans les modules radar à ondes millimétriques (bandes de 24 GHz, 77 GHz, etc.), des lames de réjection d'ondes électromagnétiques peuvent être utilisées pour inhiber la résonance de la cavité, réduire les interférences du lobe latéral, prévenir les phénomènes fantômes (le radar a mal évalué les interférences Multi - trajets comme de fausses cibles). Dans les robots humanoïdes avec la prochaine génération de dispositifs de communication à haut débit, la demande de lames d'aspiration flexibles et ultra - minces augmente également rapidement avec l'intégration intensive des servomoteurs, des capteurs et des modules de communication.

Iv. Éléments de sélection et recommandations de conception

Les ingénieurs doivent se concentrer sur les dimensions suivantes lors de l'option de la plaque absorbante de réjection d'ondes électromagnétiques: adaptation de la bande de travail - différentes architectures de matériaux diffèrent de la bande d'absorption optimale pour la conception structurelle et doivent être adaptées en fonction de la fréquence d'interférence principale de l'appareil (de MHz à ondes millimétriques); Épaisseur et espace d'installation - la version ultra - mince (< 0,1 mm) convient aux scénarios extrêmement confinés dans l'espace tels que les téléphones cellulaires, les appareils portables, etc., et la version plus épaisse (0,1 - 0,5 mm) convient aux scénarios de communication et d'électronique automobile nécessitant une efficacité d'absorption plus élevée; Résistance à l'environnement - la plage de température de fonctionnement, la classe de résistance aux flammes (par exemple UL94 V - 0) et les exigences de résistance aux intempéries doivent être évaluées; Comment installer - Si vous avez besoin de colle arrière, si vous avez besoin de tailles et de formes personnalisées; Équilibre de blindage et d'absorption - certains produits absorbent tout en ayant certaines propriétés de réflexion (blindage), qui doivent être évaluées en fonction des besoins spécifiques en CEM.

Advanced Academy Technology fournit un support technique complet du processus, depuis la sélection des matériaux, les tests de performance jusqu'à l'essai des échantillons et la livraison en série, aidant les clients à intégrer les options de suppression des ondes électromagnétiques dans les considérations globales de compatibilité électromagnétique dès le début de la conception du produit.

V. Perspectives

Le marché mondial des lames absorbantes RF devrait continuer de croître à un taux de croissance annuel composé de 7,8%, passant de 386 millions de dollars en 2025 à 656 millions de dollars en 2032. Le marché mondial des matériaux absorbant les ondes électromagnétiques a atteint 5,06 milliards de dollars en 2025 et devrait dépasser 7,58 milliards de dollars en 2030. Sous l'impulsion multiple du déploiement continu de l'infrastructure de communication 5G / 6g, de l'amincissement et de la haute fréquence de l'électronique grand public, de l'évolution en profondeur de l'intelligence automobile et de l'électrification et de l'émergence accélérée d'applications émergentes telles que la robotique Humanoïde, les lames d'aspiration à suppression d'ondes électromagnétiques passent d'une « sélection professionnelle» à une configuration standard pour la conception compatible électromagnétique des appareils électroniques.

Dans le même temps, l'industrie continue d'évoluer vers des fréquences plus fines, plus souples, plus larges et plus intelligentes. Les technologies de pointe telles que la structure d'absorption d'onde de Métamatériau, les matériaux magnétiques nanocristallins, les lames d'aspiration intégrées multifonctionnelles (à la fois conductrices de chaleur, isolantes et absorbantes) repoussent constamment les limites de performance des lames d'aspiration inhibitrices d'ondes électromagnétiques. Advanced Academy (Shenzhen) Technology Co., Ltd. Continuera à labourer le domaine des matériaux absorbant les ondes électromagnétiques pour fournir aux clients des solutions compatibles électromagnétiques plus performantes et plus fiables grâce à l'innovation matérielle et à l'optimisation des processus.
