Dispositivos de proteção metálica

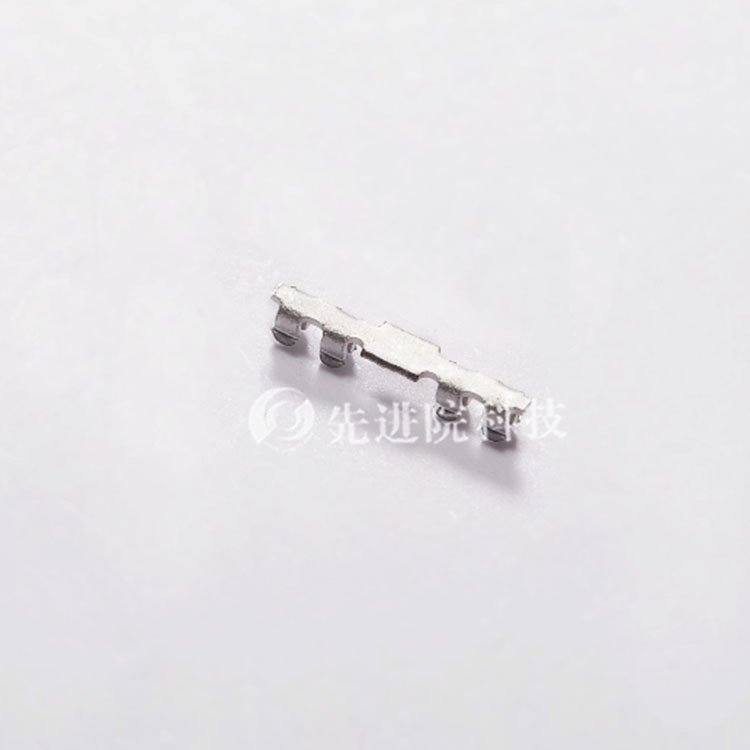

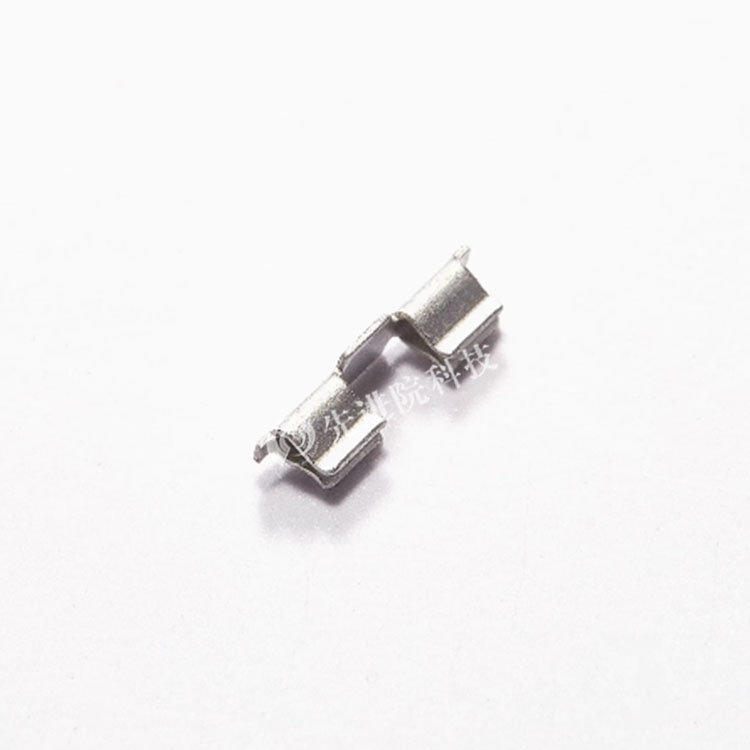

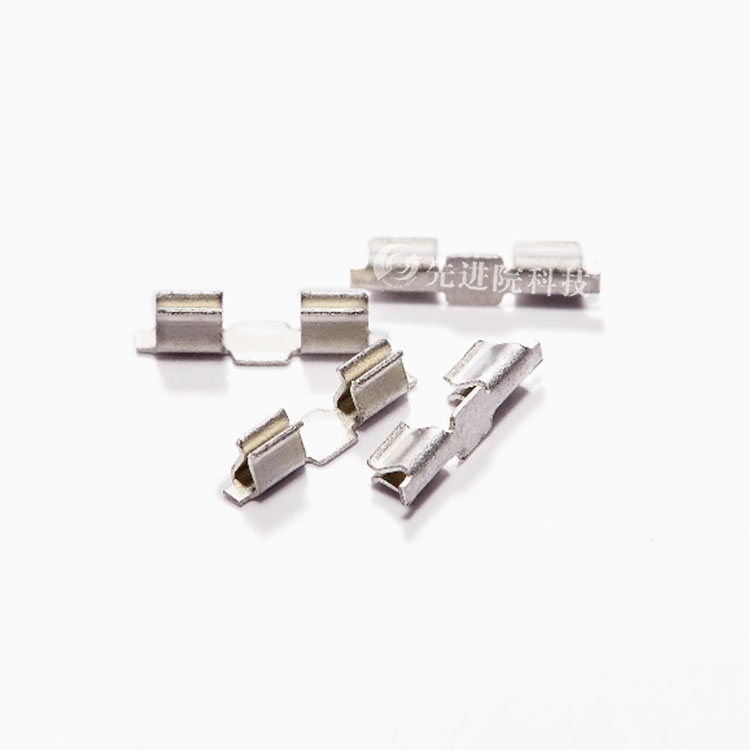

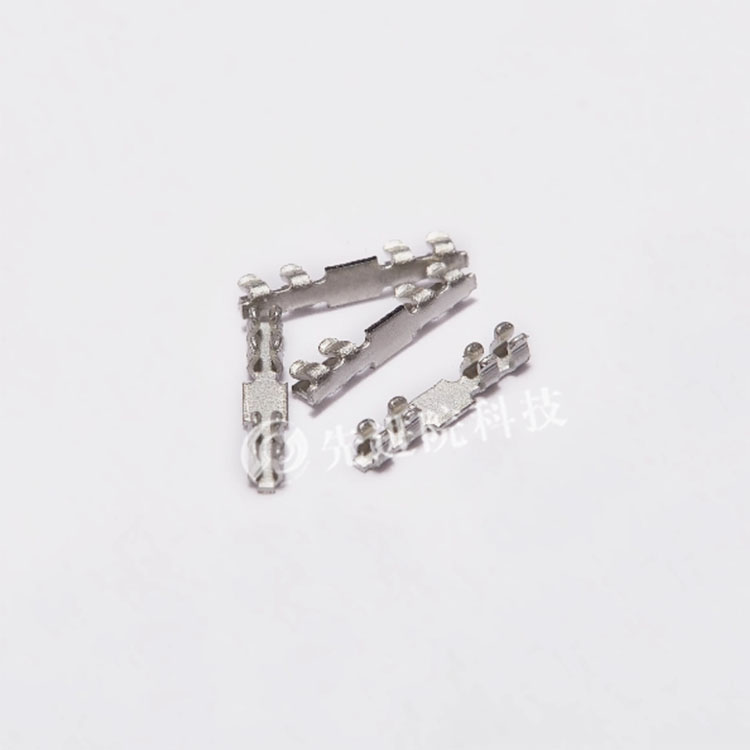

Clip de cobertura do escudo

O clip de proteção é um componente de hardware de montagem SMT que substitui os quadros tradicionais de proteção. É suado ao painel PCB através da tecnologia de montagem de superfície para corrigir a proteção e fornecer fundamento elétrico. O produto é feito de aço inoxidável SUS301 ou SUS304, liga de cobre de berílio e outros materiais através de selos de precisão, com excelente força mecânica, resistência à corrosão e capacidade de recuperação elástica. A superfície é geralmente tratada com cobertura de níquel ou cobertura de nebusto de estanho para aumentar a condutividade e resistência à oxidação.

Em termos de princípio de trabalho, após o clip de cobertura de escudo ser suavizado para a placa PCB, sua estrutura elástica de fecho pode apertar firmemente a cobertura de escudo. A cobertura de escudo forma uma condução de baixa impedância com o painel PCB através de clips, alcançando fechamento elétrico da área de escudo eletromagnético e reduzindo efetivamente o vazamento e acoplamento da interferência eletromagnética (IME). Durante manutenção ou testes, a cobertura de escudo pode ser removida diretamente do clip e reinsertada sem necessidade de soldamento.

As vantagens do produto são refletidas principalmente em três aspectos. Eficiência de montagem: Adopção de embalagens de cinta de portadora SMD, compatível com máquinas de montagem automática de superfície, alcançando montagem de lotes de alta velocidade. Optimização dos custos: Eliminar o custo da abertura do molde para os quadros de escudo, reduzir os requisitos do processo de produção e os custos subsequentes de inspecção e manutenção para as coberturas de escudo. Mantenimento fácil: A cobertura de escudo pode ser desmontada repetidamente, facilitando grandemente o teste e reparo de placas PCB. Tecnologia do Instituto Avançado apoia a espessura e personalização do tamanho dos produtos, que podem satisfazer as diversas necessidades de diferentes disposições PCB e modelos de proteção de cobertura.

Hotline

+86-13826586185

Clips de proteção são acessórios usados para segurar e instalar proteções eletromagnéticas. Esses clips são tipicamente usados para assegurar que a cobertura de escudo seja seguramente montada no caixão ou noutros componentes de dispositivos eletrônicos, evitando efetivamente a interferência eletromagnética (IME) de afetar os circuitos internos do dispositivo.

função

Fixação e instalação: A principal função do clip de cobertura de escudo é fixar a cobertura de escudo para o equipamento, assegurando que a cobertura de escudo não se solta devido a vibração ou outros fatores.
Contacto: Um bom design de clip pode garantir um estreito contato entre a cobertura de escudo e o equipamento, melhorando assim a eficácia do escudo.
Reusabilidade: Alguns projetos permitem que o clip seja desmontado e reinstalado múltiplas vezes, tornando fácil manter ou substituir a cobertura de escudo.

Material

Materiales metálicos: Materiales utilizados comumente incluem aço, aço inoxidável, alumínio, etc., que têm boa força e durabilidade.
Materiales de plástico: Em alguns casos, plásticos de engenharia de alta força também são usados para reduzir peso ou custo, mantendo fixação suficiente.

Design and Manufacturing

Diversificação do design: O design do clip de cobertura de escudo pode ser personalizado de acordo com diferentes cenários de aplicação, incluindo diferentes tamanhos, formas e mecanismos de bloqueio.
Processo de fabricação: Processos comuns de fabricação incluem selagem, moldura de injeção, etc. Escolha o processo adequado baseado nos requisitos materiais e de design do clip.
Tratamento de superfície: Para melhorar a resistência à corrosão ou estética, a superfície do clip pode ser revestida.

Tipo

Clip de primavera: A cobertura de escudo está fixada pela tensão da primavera.
Snap no clip: Usando um snap no design, é fácil instalar e remover rapidamente.
Clip de fixação do caralho: fixado por caralhos, adequado para aplicações que requerem maior for ça de fixação.

Escenários de aplicações

Protetores fixos em produtos eletrônicos de consumo como smartphones, tabletas, laptops e outros dispositivos.
Equipamento industrial: Em sistemas de controle industrial e equipamento de automatização, clips são usados para segurar coberturas de escudo para módulos críticos.
Equipamento médico: Em dispositivos de imagem médica como scanners de ressonância magnética e TC, clampas de escudo ajudam a assegurar uma instalação estável do escudo.
Elektrônica automóvel: Sistemas de entretenimento, sistemas de navegação, sensores, etc. em carros modernos requerem escudos de cobertura fixando clips para assegurar funcionamento confiável do equipamento.
Equipamento de comunicação: Em equipamentos de comunicação como estações de base, roteiros, interruptores, etc., clips ajudam a segurar coberturas de escudos para assegurar a precisão e estabilidade da transmissão de dados.
