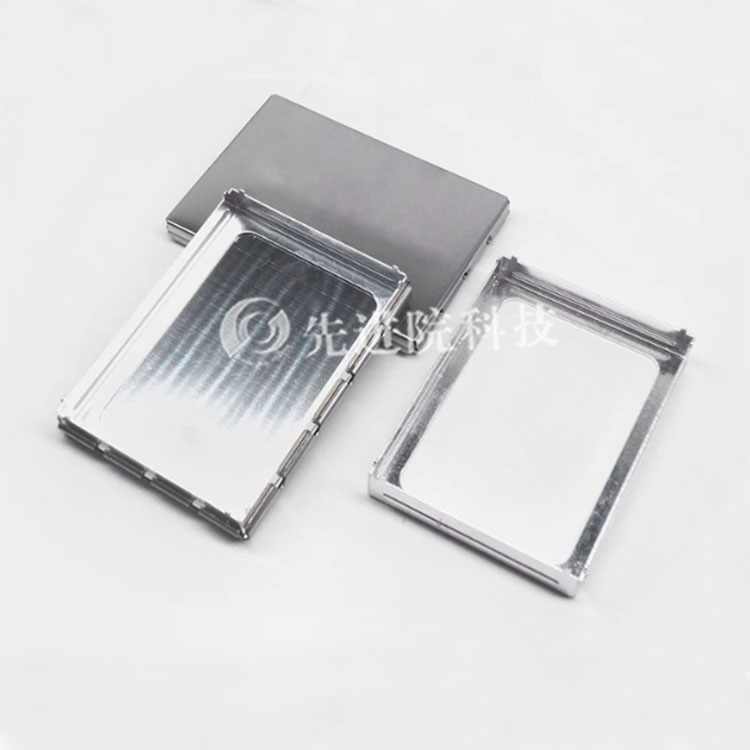

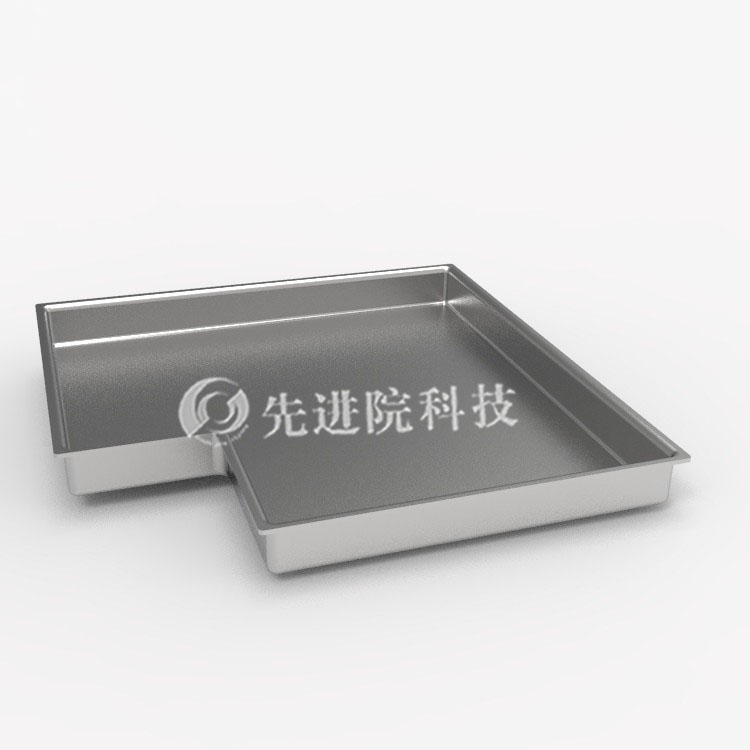

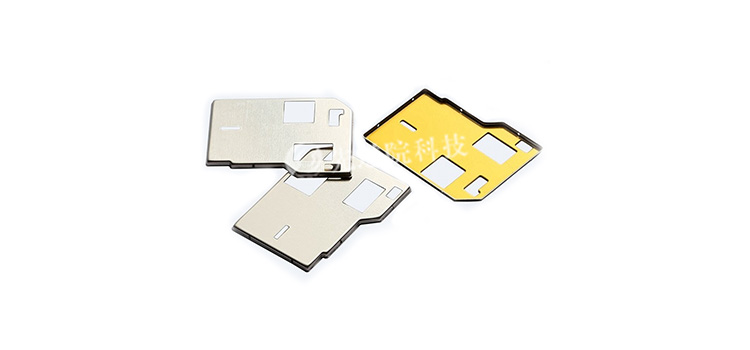

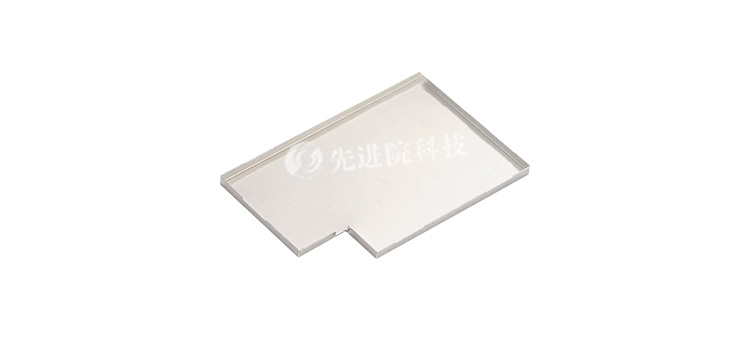

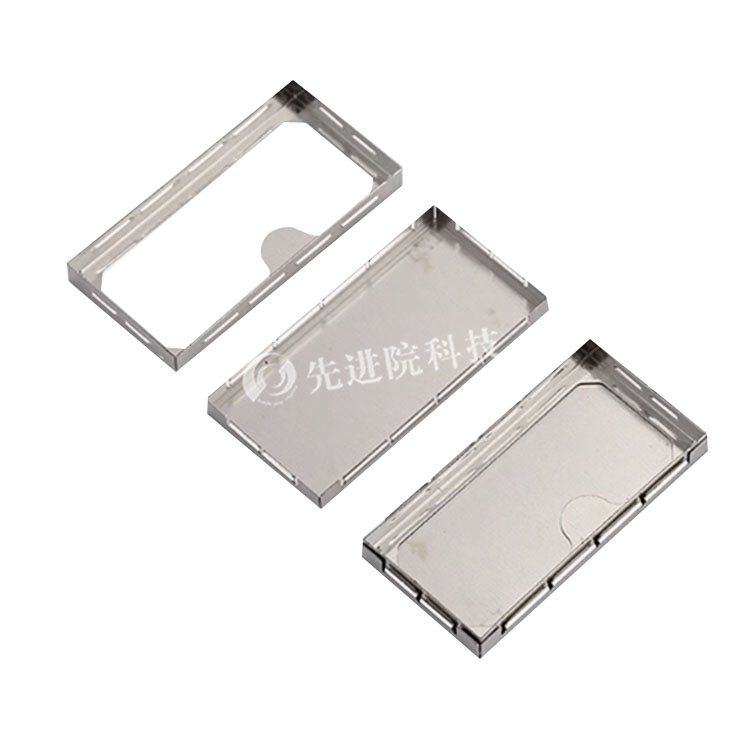

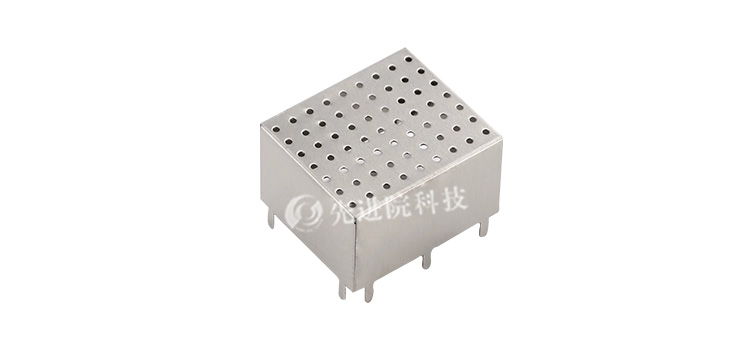

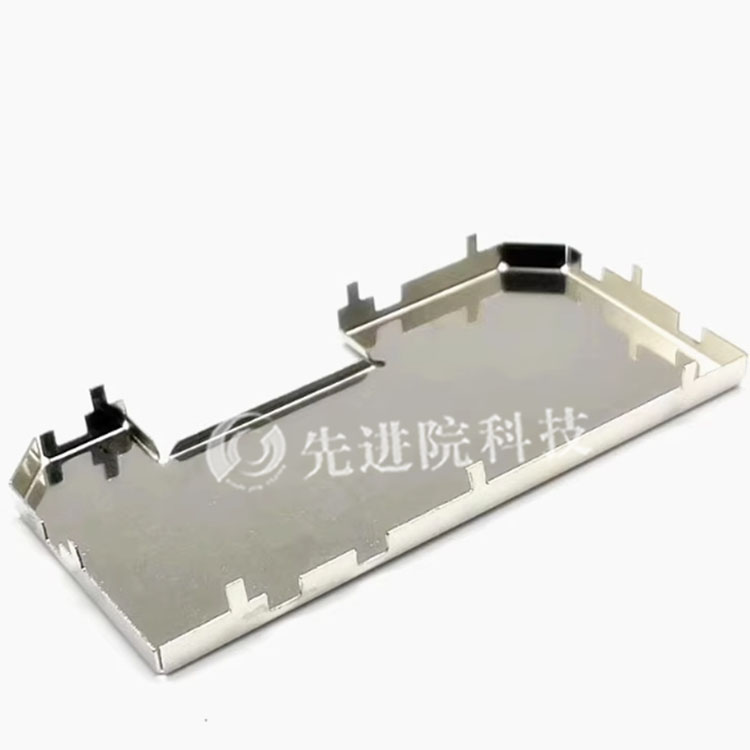

Cobertura de escudo de sinal

Uma cobertura de escudo de sinal é um dispositivo usado para proteger componentes sensíveis dentro de dispositivos eletrônicos da interferência eletromagnética (IME). Este tipo de proteção é geralmente feito de materiais com boa condutividade, o que reduz ou impede que ondas eletromagnéticas entram ou escapem do interior do dispositivo através de barreiras físicas.

função

• Protecção eletromagnética: Sua função principal é reduzir ou prevenir o impacto da interferência eletromagnética nos circuitos internos do equipamento, assegurando a clareza e fiabilidade da transmissão de sinais.
• Integridade do sinal: Em sistemas de transmissão de dados de alta velocidade e de comunicação de alta frequência, coberturas de escudos podem ajudar a manter a integridade do sinal, reduzir ruído e distorção do sinal.
• Gestão térmico: Alguns projetos de escudos também consideram função de dissipação de calor para ajudar o equipamento a manter a temperatura normal de funcionamento sob alta carga.
• Protecção física: Além do escudo eletromagnético, o escudo também pode proporcionar um certo grau de proteção física para evitar que poluentes como poeira e umidade danifiquem o circuito.

Seleção de materiais

• Materiales metálicos: Materiales utilizados comumente incluem alumínio, cobre, aço inoxidável, bronze fósforo, etc. Esses materiais metálicos têm boa condutividade e força mecânica.
• Materiales compostos: Às vezes, plásticos ou materiais compostos contendo enchimentos condutivos também são usados para reduzir peso ou custo, mantendo um certo nível de eficácia de escudo.
• Tratamento de superfície: Para melhorar a condutividade ou prevenir a corrosão, a superfície da cobertura de escudo pode ser tratada com cobertura de níquel, cobertura de lata, cobertura de prata, etc.

Design and Manufacturing

• Design personalizado: O design das coberturas de escudo de sinais é geralmente personalizado de acordo com o tamanho e forma específicos do equipamento para garantir uma adaptação estreita.
• Processo de fabricação: Processos comuns de fabricação incluem selagem, castagem, moldura de injeção, etc. A tecnologia de dobramento pode ser usada para fabricar coberturas de escudos de diferentes formas.
• Método de instalação: A cobertura de escudo pode ser fixada ao equipamento através de fechos, parafusos, adesivos e outros métodos para garantir contato estreito e formar um bom selo eletromagnético.

Escenários de aplicações

• Produtos eletrônicos de consumo: circuitos sensíveis que requerem proteção, como módulos de comunicação sem fio e módulos de processador em dispositivos como smartphones, tabletas e laptops.
• Equipamento industrial: Em sistemas de controle industrial e equipamento de automatização, coberturas de proteção de sinais podem proteger módulos de controle crítico.
• Equipamento médico: Em dispositivos de imagem médica como ressonância magnética e TC scanners, são necessários materiais de proteção de alta qualidade para garantir qualidade da imagem e saúde do paciente.
• Elektrônica automóvel: Sistemas de entretenimento, sistemas de navegação, sensores e outros componentes em carros modernos requerem um bom escudo eletromagnético para garantir segurança e confiabilidade.
• Equipamento de comunicação: Em equipamentos de comunicação como estações de base, roteiros, interruptores, etc., coberturas de proteção de sinais podem garantir a precisão e estabilidade da transmissão de dados.
