Dispositivos de blindaje de metal

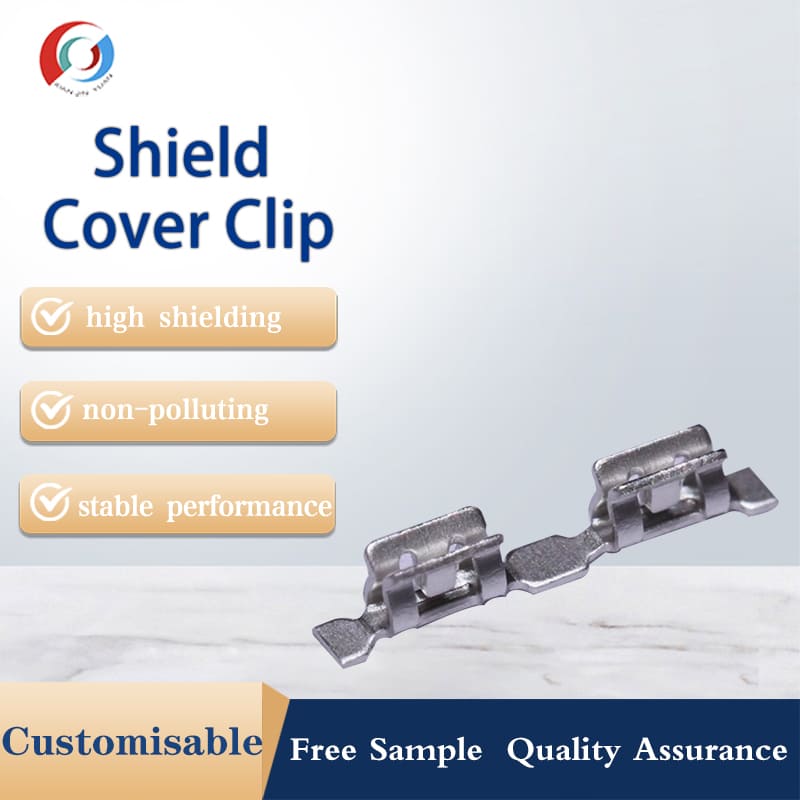

Clip de tapa de blindaje

El Clip de tapa de blindaje es un componente de hardware de montaje SMT que reemplaza el marco de blindaje tradicional y se solda a la placa de PCB a través del proceso de montaje de superficie para fijar la tapa de blindaje y proporcionar tierra eléctrica. El producto está hecho de acero inoxidable sus301 o sus304, aleación de cobre de berilio y otros materiales a través de estampado de precisión, con excelente resistencia mecánica, resistencia a la corrosión y capacidad de recuperación elástica. La superficie suele ser tratada con níquel o estaño recubierto con niebla para mejorar la conductividad eléctrica y la resistencia a la oxidación.

En términos de principio de funcionamiento, después de que el clip de la tapa del blindaje se solda a la placa de pcb, su estructura de bayoneta elástica puede sujetar firmemente la tapa del blindaje. La tapa del blindaje forma una conducción de baja resistencia con la formación de la placa de PCB a través de un clip para lograr el cierre eléctrico de la zona del blindaje electromagnético y reducir efectivamente la fuga y el acoplamiento de la interferencia electromagnética (emi). Al reparar o probar, la tapa del blindaje se puede quitar directamente del clip y volver a atascarse después de completarlo, sin necesidad de desmontar la soldadura.

Las ventajas del producto se reflejan principalmente en tres aspectos. Eficiencia del montaje: embalaje con cinta de carga smd, compatible con la máquina de colocación automática, para lograr el montaje por lotes de alta velocidad. Optimización de costos: ahorrar el costo de apertura del marco de blindaje y reducir los requisitos del proceso de producción de la cubierta de blindaje y los costos de inspección y mantenimiento posteriores. Fácil mantenimiento: la cubierta de blindaje se puede desmontar y montar repetidamente, lo que facilita en gran medida las operaciones de prueba y reparación de la placa de pcb. La tecnología avanzada de la Academia apoya la personalización del grosor y el tamaño del producto, que puede satisfacer las diversas necesidades de diferentes diseños de PCB y diseños de escudos.

Hotline

+86-13826586185

Shielding cover CLIPS es un accesorio para fijar e instalar la cubierta de blindaje electromagnético. Estos clips se utilizan generalmente para garantizar que la cubierta blindada se instale firmemente en la carcasa u otros componentes del dispositivo electrónico, evitando así eficazmente el impacto de la interferencia electromagnética (emi) en los circuitos internos del dispositivo.

función

Fijación e instalación: la función principal del clip de la cubierta de blindaje es fijar la cubierta de blindaje al equipo para garantizar que la cubierta de blindaje no se afloje debido a vibraciones u otros factores.
Contacto: un buen diseño de clip puede garantizar un contacto cercano entre la cubierta del blindaje y el equipo, mejorando así la eficiencia del blindaje.
Reutilizabilidad: algunos diseños permiten desmontar y reinstalar el clip varias veces para facilitar el mantenimiento o el reemplazo de la cubierta blindada.

material

Materiales metálicos: los materiales comunes incluyen acero, acero inoxidable, aluminio, etc. estos materiales tienen buena resistencia y durabilidad.
Material plástico: en algunos casos también se utilizan plásticos de ingeniería de alta resistencia para reducir el peso o reducir los costos, manteniendo al mismo tiempo suficiente fuerza de fijación.

Diseño y fabricación

Diversificación del diseño: el diseño del clip de la tapa de blindaje se puede personalizar de acuerdo con diferentes escenarios de aplicación, incluyendo diferentes tamaños, formas y mecanismos de bloqueo.
Proceso de fabricación: los procesos de fabricación comunes incluyen estampado, moldeo por inyección, etc. Elija el proceso adecuado de acuerdo con el material y los requisitos de diseño del clip.
Tratamiento de la superficie: para mejorar la resistencia a la corrosión o la estética, la superficie del clip puede ser recubierta.

tipo

Clip de resorte: mantenga la cubierta del escudo en su lugar a través de la tensión del resorte.
Clip de bayoneta: utilice el diseño de bayoneta para facilitar la instalación y el desmontaje rápidos.
Clip de fijación de tornillos: apretado a través de tornillos, adecuado para escenarios de aplicación que requieren una mayor fuerza de fijación.

escenarios de aplicación

Productos electrónicos de consumo: se fijan escudos en dispositivos como teléfonos inteligentes, tabletas, computadoras portátiles, etc.
Equipos industriales: en sistemas de control industrial, equipos de automatización, los clips se utilizan para fijar la cubierta de blindaje de los módulos clave.
Equipos médicos: en equipos de imágenes médicas como resonancia magnética y escáneres de tc, los clips de blindaje ayudan a garantizar la instalación estable de la cubierta de blindaje.
Electrónica automotriz: los sistemas de entretenimiento, los sistemas de navegación, los sensores, etc. en los automóviles modernos requieren clips de fijación de escudos para garantizar el funcionamiento confiable del equipo.
Equipos de comunicación: en estaciones base, routers, conmutadores y otros equipos de comunicación, los clips ayudan a fijar la cubierta de blindaje para garantizar la precisión y estabilidad de la transmisión de datos.
