Dispositivos de blindaje de metal

Cubierta de blindaje para teléfonos móviles

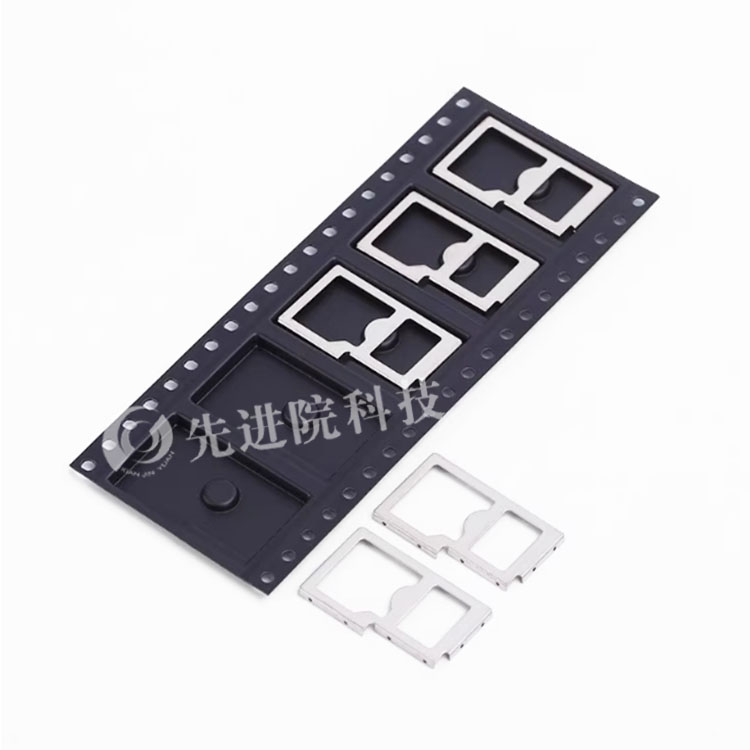

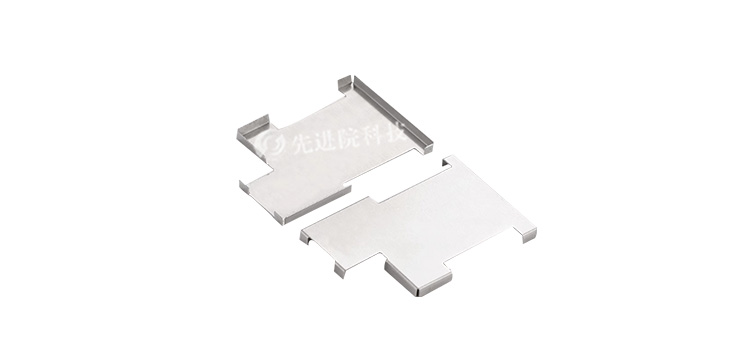

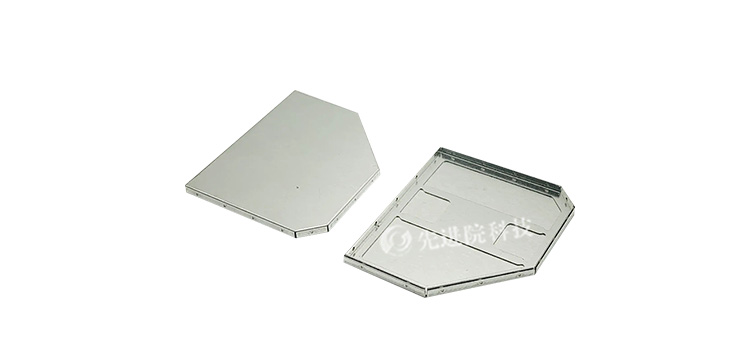

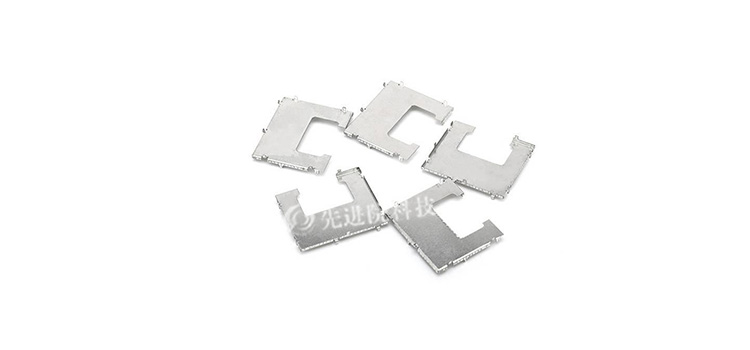

Cubierta de blindaje para teléfonos móviles

La cubierta de blindaje del teléfono móvil es una estructura de blindaje metálico ultrafino diseñada especialmente para dispositivos portátiles como teléfonos inteligentes, que se fija a la placa base a través de montaje de superficie o soldadura a través de agujeros, cerrando completamente áreas de circuitos de alta frecuencia como la parte delantera de radiofrecuencia, el procesador de aplicación y la unidad de gestión de energía en la cavidad conductora. El producto se selecciona cobre blanco extranjero (c7521) o acero inoxidable sus304, formado por un molde de estampado continuo de alta precisión, con un espesor de pared de hasta 0,08 mm - 0,15 mm, y la superficie se trata con níquel o estaño recubierto con niebla.

El principio de funcionamiento se basa en el mecanismo de supresión de reflexión y resonancia de cavidad del blindaje electromagnético de alta frecuencia. La cubierta de blindaje y la formación de contacto de PCB forman una conexión de baja resistencia, formando una cavidad cerrada conductora. La radiación electromagnética de antenas de radiofrecuencia, líneas de señal de reloj o autobuses de datos de alta velocidad se refleja y absorbe en la superficie del cuerpo de la cubierta; Al mismo tiempo, al controlar el tamaño de la ventana abierta y la distancia entre la almohadilla de tierra, se suprime el efecto de resonancia de la cavidad y se garantiza que se mantenga una eficiencia de blindaje efectiva en la banda sub6 ghz.

Las ventajas del producto se reflejan en los siguientes aspectos. Ultradelgado y ligero: diseño de espesor mínimo de pared de 0,08 mm para maximizar el ahorro de espacio en el eje Z interno. Alta planitud: el estampado de precisión se complementa con el proceso de nivelación, y la planitud se controla dentro de 0,05 mm para garantizar la fiabilidad de la soldadura smt. Integración de múltiples cavidades: soporte para separar el interior de una sola cubierta en múltiples cavidades blindadas independientes para evitar conversaciones cruzadas entre cavidades. Sinergia de disipación de calor: se puede diseñar una ventana de disipación de calor o combinar una almohadilla térmica según sea necesario para ayudar a la conducción de calor del chip. La tecnología de la academia avanzada admite la personalización de la forma, el tamaño y la estructura de la cavidad.

Hotline

+86-13826586185

La cubierta de blindaje del teléfono móvil es un componente metálico utilizado en el interior del teléfono móvil, cuya función principal es evitar la interferencia de las ondas electromagnéticas externas en el circuito interno del teléfono móvil, pero también reducir la radiación externa de las ondas electromagnéticas generadas en el interior del teléfono móvil.

Definición y función

La cubierta de blindaje del teléfono móvil suele estar hecha de cobre, aluminio, acero inoxidable y otros materiales metálicos, formando una cavidad metálica cerrada rodeando circuitos o componentes sensibles en el interior del teléfono móvil. Sus principales funciones incluyen:

Blindaje electromagnético: aislar eficazmente la interferencia electromagnética externa, garantizar el funcionamiento normal del circuito interno del teléfono móvil y mejorar la estabilidad y precisión de la transmisión de señal.
Disipación de calor: ayuda a disipar el calor de los componentes internos del teléfono móvil para evitar que el sobrecalentamiento afecte el rendimiento y la vida útil de los componentes.
Elementos de protección: proporciona protección física a los componentes vulnerables como chips y sensores en el interior del teléfono móvil para evitar que se vean afectados y dañados por el mundo exterior.

Selección de materiales

Cobre: tiene buena conductividad eléctrica y térmica, mejor efecto de blindaje, pero el costo es relativamente alto.
Aluminio: ligero, precio relativamente bajo, rendimiento de blindaje también puede satisfacer la demanda de la mayoría de los teléfonos móviles.
Acero inoxidable: alta resistencia y buena resistencia a la corrosión, pero ligeramente inferior a la conductividad eléctrica y térmica del cobre y el aluminio.

Puntos clave del diseño

Forma y tamaño: es necesario diseñar de acuerdo con el diseño del circuito interno y la distribución de componentes del teléfono móvil para garantizar una cobertura completa de las partes clave y minimizar el espacio ocupado.
Agujeros y grietas: se deben minimizar los agujeros y grietas para evitar fugas de ondas electromagnéticas, pero también se deben considerar las necesidades de disipación de calor y transmisión de señal.
Puesta a tierra: una buena puesta a tierra es la clave para garantizar el efecto de blindaje, generalmente a tierra con la placa base del teléfono móvil a través de soldadura o contacto con metralla.

Proceso de fabricación

Estampado: estampar una placa metálica en la forma requerida a través de un molde es uno de los métodos de fabricación comunes.
Grabado: el uso de la tecnología de grabado químico para procesar formas y patrones complejos en láminas metálicas.
Moldeo por inyección: incrustar metal en plástico para formar una cubierta blindada integrada.

escenarios de aplicación

Placa base del teléfono móvil: blindaje electromagnético de componentes clave como procesadores, memoria y módulos de radiofrecuencia.
Módulo de cámara: reducir el impacto de la interferencia electromagnética externa en el sensor de imagen.
Área de antena: evitar la interferencia de otros componentes en la señal de antena.

En resumen, la cubierta de blindaje del teléfono móvil desempeña un papel importante en la garantía del rendimiento, la estabilidad y la seguridad del teléfono móvil. con el desarrollo continuo de la tecnología del teléfono móvil, su proceso de diseño y fabricación también se está optimizando e innovando constantemente.
