Dispositivos de proteção metálica

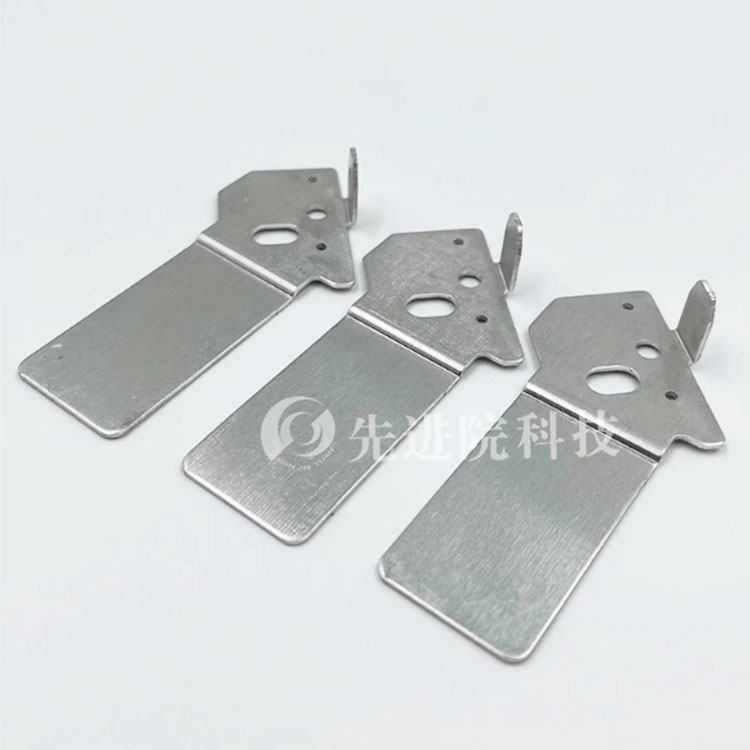

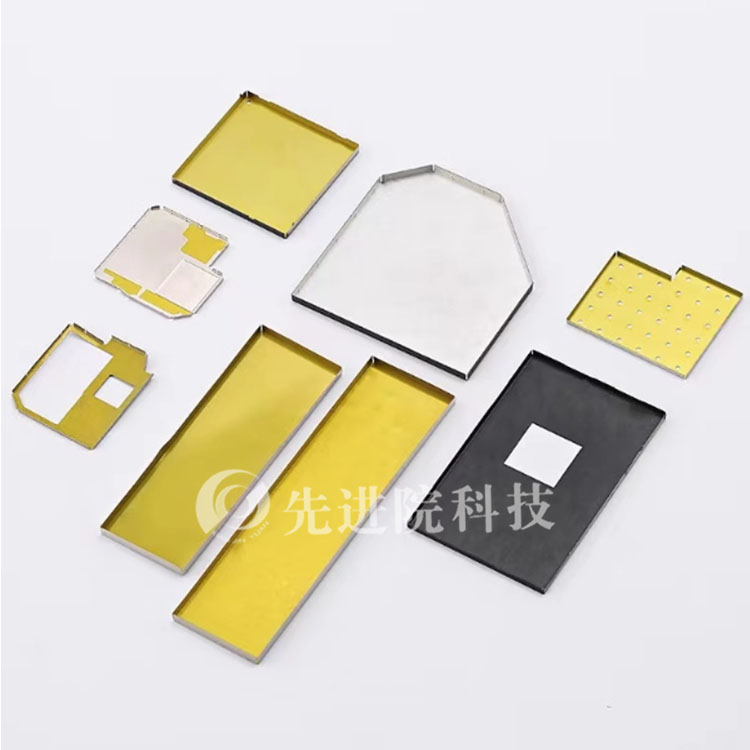

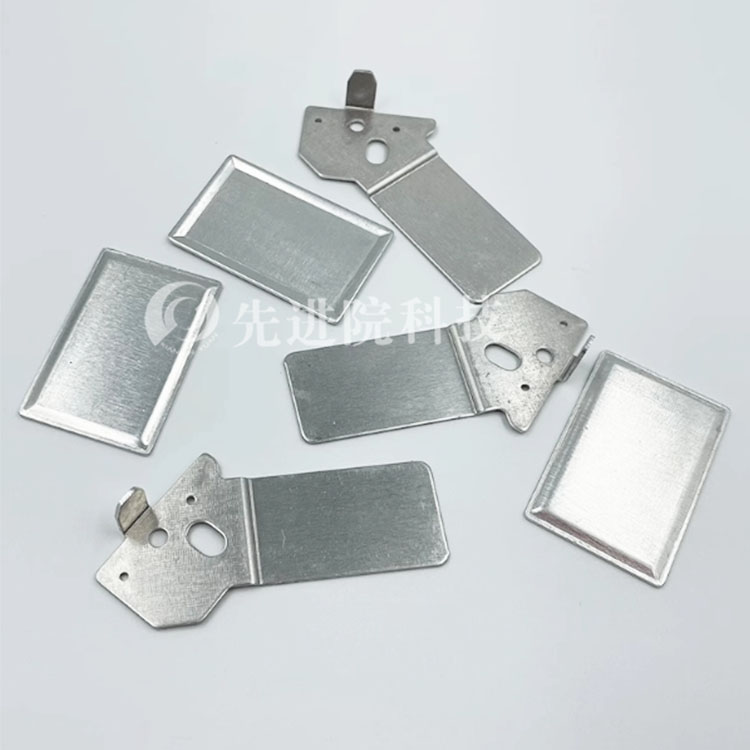

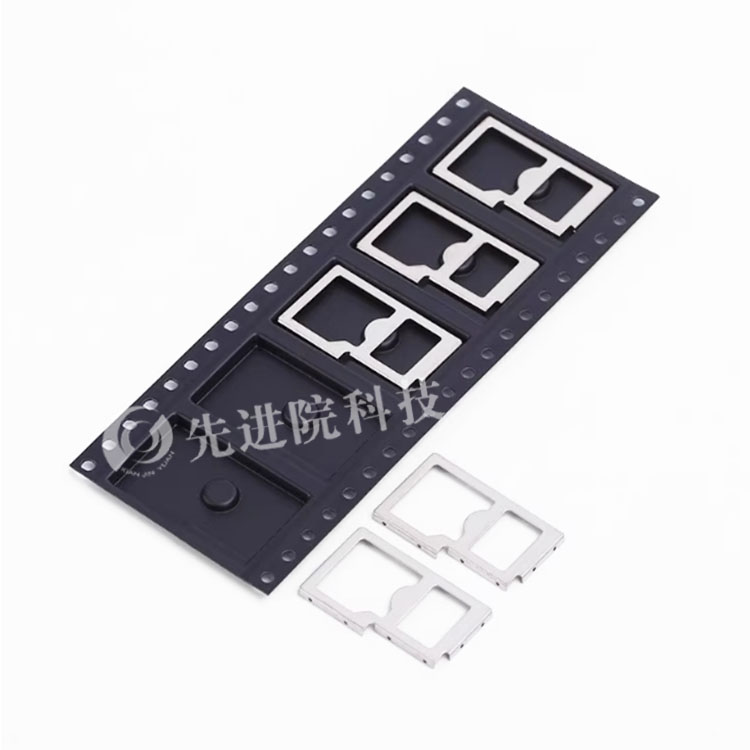

Cobertura de escudo de telefone móvel

A cobertura de escudo de telefone móvel é um componente estrutural de escudo de metal ultra fino projetado especificamente para dispositivos portátiis como smartphones. É fixado ao painel de mãe através de montagem de superfície ou de soldagem através de buracos, encerrando completamente áreas de circuitos de alta frequência como fronte RF, processador de aplicação e unidade de gestão de energia dentro da cavidade condutiva. O produto é feito de cobre branco (C7521) ou aço inoxidável SUS304, e é formado por moldes de sellagem contínua de alta precisão. A espessura da parede pode alcançar 0,08mm-0,15mm, e a superfície é tratada com cobertura de níquel ou cobertura de pulverização de lata.

O princípio de trabalho é baseado no mecanismo de reflexão e ressonância da cavidade de supressão de escudos eletromagnéticos de alta frequência. A cobertura de escudo forma uma baixa conexão de impedância com a camada de fundo do PCB, criando uma cavidade fechada condutiva. Radiação eletromagnética de antenas RF, linhas de sinais de relógio ou ônibus de dados de alta velocidade é refletida, absorvida e atenuada na superfície do encerramento; Ao mesmo tempo, ao controlar o tamanho da janela e o espaço da placa de terra, o efeito de ressonância da cavidade é suprimido para assegurar efetividade de escudo eficaz na banda de frequência sub-6GHz.

As vantagens do produto são refletidas nos seguintes aspectos. Ultra fino e ligeiro: Designado com uma espessura mínima de parede de 0,08mm, maximiza a poupança do espaço interno do eixo Z. Alto plano: O selo de precisão combinado com o processo de leveamento, o plano é controlado dentro de 0,05 mm para assegurar a confiabilidade da soldagem SMT. Integração de múltiplas cavidades: suporta dividir o interior de um único encerramento em múltiplas cavidades de escudo independentes para evitar conversas cruzadas entre cavidades. Sinergia de dissipação de calor: As janelas de dissipação de calor podem ser projetadas conforme necessário ou parejadas com placas térmicas para ajudar na condução de calor do chip. Tecnologia avançada sustenta a personalização da forma, tamanho e estrutura de cavidade.

Hotline

+86-13826586185

Uma cobertura de escudo de telefone móvel é um componente metal usado dentro de um telefone móvel, principalmente para evitar que ondas eletromagnéticas externas interferam com os circuitos internos do telefone, e também para reduzir a radiação externa de ondas eletromagnéticas geradas dentro do telefone.

Definição e Função

Os escudos de telefone móvel são geralmente feitos de materiais metálicos como cobre, alumínio, a ço inoxidável, etc., que rodeiam circuitos sensíveis ou componentes dentro do telefone para formar uma cavidade metal fechada. Suas principais funções incluem:

Escudo eletromagnético: isola efetivamente a interferência eletromagnética externa, assegura o funcionamento normal dos circuitos internos nos telefones móveis e melhora a estabilidade e a precisão da transmissão de sinais.
Disipação de calor: Ajuda a dissipar calor de componentes internos de telefones móveis, impedindo que o excesso de calor afete o desempenho de componentes e a duração de vida.
Componentes protetores: Fornecer proteção física para componentes frágeis como chips e sensores dentro do telefone, impedindo que sejam impactados e danificados por fatores externos.

Seleção de materiais

Copper: Tem boa condutividade elétrica e térmica, bom efeito de escudo, mas relativamente alto custo.
Aluminio: ligeiro, relativamente baixo preço, e desempenho de escudo também pode atender às necessidades da maioria dos telefones móveis.
Aceiro inoxidável: Alta força, boa resistência à corrosão, mas ligeiramente inferior na condutividade e condutividade térmica em comparação com cobre e alumínio.

Key Design Points

Forma e tamanho: O design deve ser baseado na distribuição de circuitos internos e componentes do telefone, assegurando a cobertura completa das áreas chave ao mesmo tempo que minimiza a ocupação espacial.
Aberturas e lacunas: Aberturas e lacunas devem ser minimizadas o mais possível para evitar fuga eletromagnética de ondas, mas também para considerar as necessidades de dissipação de calor e transmissão de sinais.
Grounding: Bom fundamento é a chave para assegurar a eficácia do escudo, geralmente através da soldagem ou contato com um clip de primavera para soltar a placa materna do telefone.

processo de fabricação

Impressionamento: Imprimir folhas de metal na forma desejada através de moldes é um dos métodos comuns de fabricação.
Etching: Usando técnicas químicas de etching para processar formas complexas e padrões em folhas de metal.
Formação de injeção: Incorporar metal em plástico para formar uma cobertura de escudo integrada.

Escenários de aplicações

Plataforma-mãe do telefone móvel: fornece escudos eletromagnéticos para componentes chave como processores, memória e módulos RF.
Módulo de câmara: reduz o impacto da interferência eletromagnética externa nos sensores de imagem.
Área da antena: Para evitar interferência de outros componentes no sinal da antena.

Em resumo, as coberturas de proteção de telefones móveis desempenham um papel importante na garantia do desempenho, estabilidade e segurança dos telefones móveis. Com o desenvolvimento contínuo da tecnologia de telefones móveis, seus processos de design e fabricação também são constantemente otimizados e inovados.
