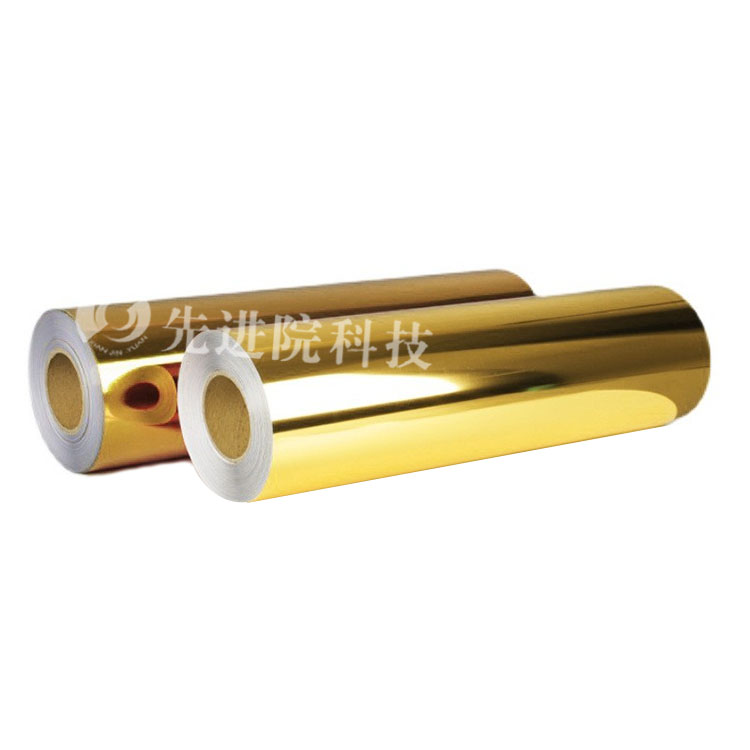

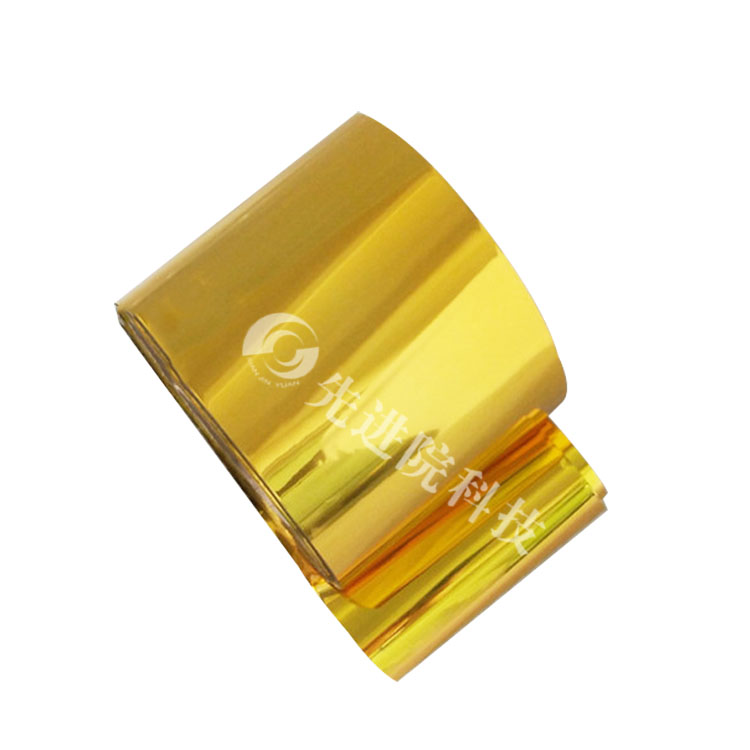

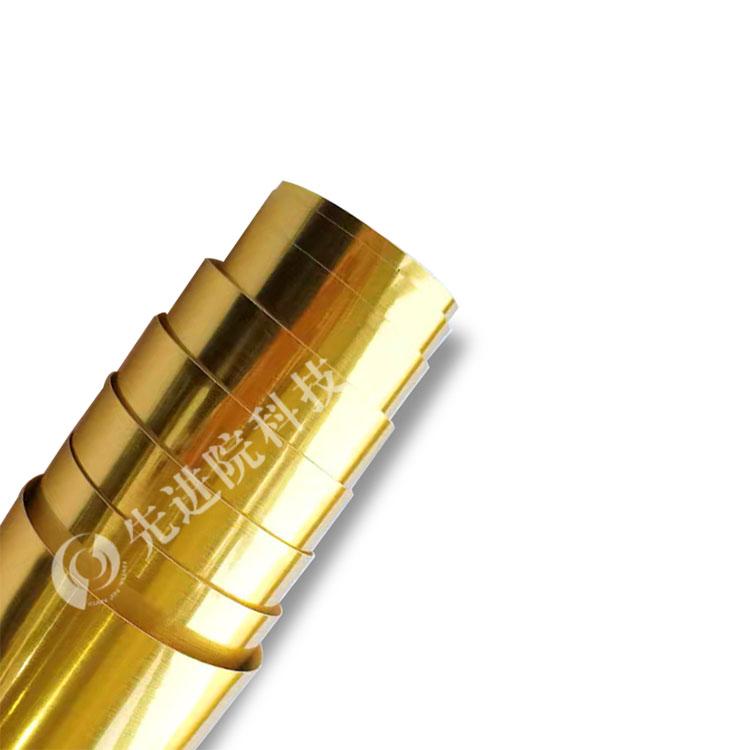

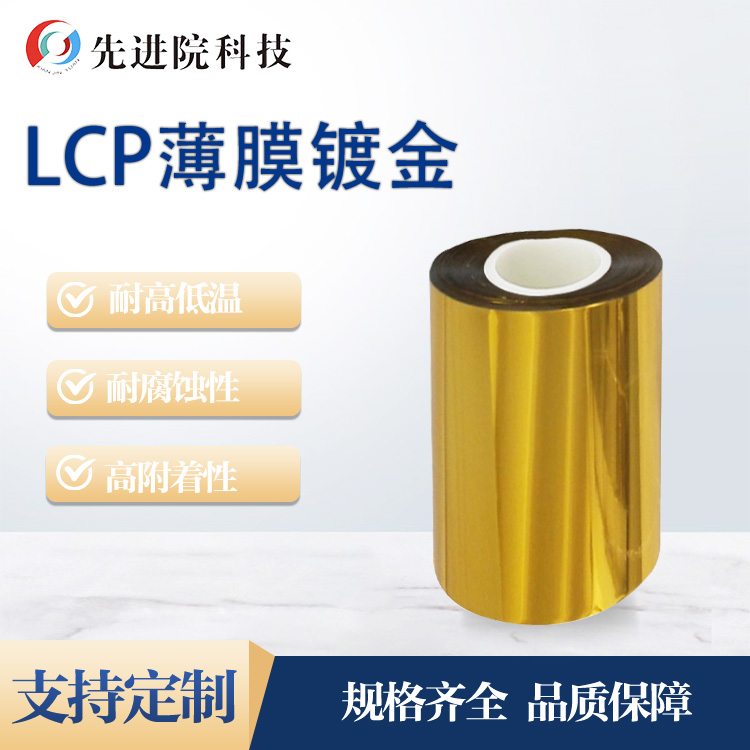

Metal recubierto con película LCP (oro, plata, cobre, etc.)

El metal chapado en película LCP es un sustrato de circuito flexible de alto rendimiento hecho de película de polímero líquido como sustrato aislante y chapado en su superficie con capas funcionales metálicas como oro, plata y cobre a través de procesos como la deposición física por vapor o la deposición electroquímica. El polímero de cristal líquido (lcp) es un material polimérico de cristal líquido termoplástico con una constante dieléctrica baja y estable (dk es de aproximadamente 2,9 a 3,1) en un amplio rango de frecuencia y un factor de pérdida dieléctrica muy bajo (df es tan bajo como 0001 a 0002), al tiempo que tiene una baja absorción de humedad, excelente estabilidad dimensional y resistencia a altas temperaturas. Después de recubrir la capa conductora metálica en la superficie de la película lcp, se puede hacer un sustrato de circuito flexible con baja pérdida de señal y alta conductividad, especialmente diseñado para la banda de ondas milimétricas y aplicaciones de transmisión de señal de alta velocidad.

En principio, la ventaja del chapado de metal de película LCP se debe a la sinergia entre las características dieléctrico propias del sustrato y la conductividad eléctrica del recubrimiento metálico. En la transmisión de señal de alta frecuencia, DK y DF del sustrato afectan directamente la velocidad de propagación y el grado de atenuación de la señal. Los valores DK y DF del LCP están cerca del politetrafluoroetano (ptfe), que es mucho menor que el material Pi tradicional, lo que puede reducir efectivamente el retraso de propagación y la pérdida dieléctrica de señales de alta frecuencia en el medio, manteniendo al mismo tiempo la estabilidad de las características dieléctrico en condiciones de amplia temperatura y Banda ancha. El recubrimiento metálico (cobre es la capa eléctrica dominante, oro o plata es la capa funcional antioxidante o de soldadura) proporciona una ruta de transmisión de señal de baja resistencia, que se puede combinar con el sustrato LCP para cumplir con los estrictos requisitos de coincidencia de resistencia e integridad de la señal, como antenas de onda milimétrica y líneas de señal diferencial de Alta velocidad. Los diferentes metales recubiertos tienen sus propios puntos clave: los recubrimientos de cobre ofrecen ventajas de alta conductividad eléctrica y bajo costo; El recubrimiento de plata puede lograr una conducción eléctrica súper alta y una baja rugosidad de la superficie; El recubrimiento de oro tiene una excelente resistencia a la oxidación y fiabilidad de soldadura.

Las ventajas centrales de este producto son: las características bajas de dk / DF y la baja absorción de humedad del sustrato LCP garantizan la baja pérdida y la estabilidad a largo plazo de las señales de alta frecuencia; La combinación de recubrimientos metálicos es flexible y se pueden seleccionar diferentes metales como cobre, plata y oro bajo demanda para satisfacer las necesidades diferenciadas de conductividad eléctrica, soldabilidad y resistencia a la oxidación; Las características flexibles y flexibles de la película se adaptan a formas de aplicación como el laminado multicapa FPC y el embalaje tridimensional. Advanced Academy (shenzhen) Technology co., Ltd. puede personalizar el grosor del sustrato lcp, el tipo de metal recubierto, el grosor del recubrimiento y el ancho del material de película de acuerdo con las necesidades de los clientes, proporcionando soluciones de sustrato de circuito flexible de alto rendimiento y baja pérdida para antenas de onda milimétrica 5g, conectores de alta velocidad, radares automotrices, comunicaciones por satélite y placas de circuito flexibles de alta gama.
