¿I. ¿ por qué es la "transición de fase"? - - comprender el salto de rendimiento desde el mecanismo físico

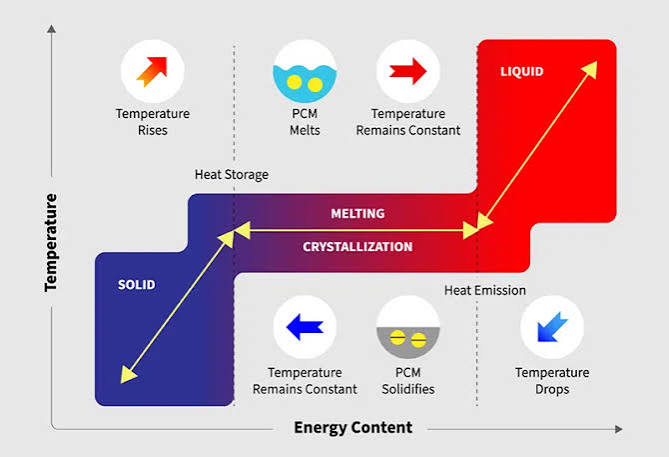

El principio de funcionamiento central de los materiales de cambio de fase térmica (pc - tim) se puede resumir en ocho palabras: estado sólido a temperatura ambiente, estado líquido a alta temperatura.
A temperatura ambiente, los materiales de cambio de fase existen en forma de láminas sólidas o pasta, lo que facilita el almacenamiento, transporte e instalación. Cuando el equipo comienza a funcionar y la temperatura del elemento de calefacción sube al punto de temperatura de cambio de fase (generalmente 45 ℃ - 50 ℃), el material cambia de fase sólido - líquido, suavizando y llenando la brecha micro - cóncava y convexa entre el chip de calefacción y el disipador de calor. Este proceso físico aporta dos ventajas clave:
Resistencia térmica de contacto de interfaz extremadamente baja. Aunque la conductividad térmica de las juntas térmicas tradicionales no es baja, debido a su alta dureza, no pueden ajustarse completamente a la superficie de contacto microscópico desigual, y la brecha de aire residual en la interfaz (la conductividad térmica del aire es de solo unos 0026w / M · k) se ha convertido en el principal cuello de botella de la conducción térmica. Después de la licuefacción, el material de cambio de fase puede "humedecer" la superficie de contacto como una pasta térmica, expulsando completamente el aire y logrando un contacto real de "brecha cero".
Excelente fiabilidad a largo plazo. A diferencia de la pasta térmica que se "bombea" o se seca gradualmente en el trabajo a alta temperatura a largo plazo, los materiales de cambio de fase recuperan el estado sólido por debajo de la temperatura de cambio de fase y no experimentan migración de flujo. Después de 1000 horas de cocción a 150 ° C y 1000 ciclos de temperatura de - 55 ° C a 125 ° c, su resistencia térmica se mantuvo estable. Este mecanismo de circulación de "instalación de Estado sólido, servicio líquido y retención de Estado sólido" hace que los materiales de cambio de fase tengan ventajas insustituibles en escenarios de aplicación de alta fiabilidad.
II. matriz de materiales de cambio de fase conductores de calor de la Academia avanzada: cobertura completa de 2,5w a 10w
Apoyándose en su acumulación tecnológica en el campo de los materiales de gestión térmica, Advanced Academy Technology ha lanzado una línea de productos de materiales conductores de calor de cambio de fase que cubre todo el espectro de conducción térmica media y alta. Los sistemas de materiales con diferentes conductividad térmica corresponden a diferentes escenarios de aplicación y requisitos de rendimiento, formando una matriz completa de soluciones desde la electrónica de consumo hasta los servidores de ia.
La serie de conducción térmica súper alta 10w / M · k es actualmente el producto de material de cambio de fase con la mayor conductividad térmica de la tecnología avanzada de la academia, posicionado en aplicaciones de nivel Tim 1.5 (interfaz térmica a nivel de chip). La resistencia térmica de esta serie de materiales se reduce entre un 10% y un 15% en comparación con Honeywell ptm7950, no contiene óxido de zinc y tiene excelentes propiedades de aislamiento eléctrico mientras mantiene una alta conductividad térmica. Para diferentes escenarios de aplicación, la serie también ofrece dos gradientes de Subdivisión de 9.6w / M · K y 9.5w / M · k, que comparan las series Honeywell PTM 7950 y PTM 7958, respectivamente.
La serie de alto rendimiento 8.0w / M · K - 8.5w / M · k se posiciona en comparación con Honeywell PTM 7950 - SP y PTM 7958 - sp. Este nivel de material es ampliamente utilizado en escenarios como CPU / GPU de servidores de Ia y clústeres de computación de alto rendimiento, y puede proporcionar una garantía de gestión térmica estable y confiable en el rango de consumo de energía del chip de 200w - 400w.
La serie de conducción térmica media y alta de 5.0w / M · K - 6.5w / M · k cubre varias líneas de productos de comparación desde Honeywell ptm7000 hasta ptm5000. Entre ellos, la serie 6.5w / M · k ofrece la opción de baja temperatura de cambio de fase (35 ° c), adecuada para equipos sensibles a la temperatura de arranque. Esta serie es ampliamente utilizada en computadoras portátiles, consolas de juegos, módulos de comunicación y otros dispositivos de consumo y profesionales.
La serie económica 2.5w / M · K - 4.5w / M · k se posiciona en productos de comparación como Honeywell pcm45f y ptm6000, proporcionando una mayor relación calidad - precio al tiempo que garantiza la conductividad térmica básica, adecuada para escenarios de disipación de calor de equipos de baja y media potencia sensibles al costo.
A través de la regulación de fórmulas de precisión y la optimización de procesos, Advanced Academy Technology garantiza que cada serie de productos se mantenga altamente consistente con las marcas internacionales de primera línea en parámetros clave como resistencia térmica, temperatura de cambio de fase, viscosidad y proporción, al tiempo que proporciona ciclos de entrega más competitivos y servicios de soporte técnico.
III. tres escenarios básicos de aplicación: de los servidores de Ia a los vehículos de nueva energía
Servidores de Ia y centros de datos: "amortiguadores térmicos" para hacer frente a picos térmicos instantáneos.
La carga de trabajo del chip de Ia tiene una característica distintiva de "pulso": el consumo de energía se dispara instantáneamente cuando se inicia la tarea de entrenamiento, y el intervalo de la tarea disminuye rápidamente. Los materiales conductores de calor tradicionales se enfrentan a graves desafíos en este ciclo térmico: la pasta térmica se bombea fácilmente y la Junta térmica es difícil de hacer frente al impacto térmico instantáneo. El material de cambio de fase utiliza el calor latente de cambio de fase absorbido durante el proceso de cambio de fase sólido - líquido para actuar como un "amortiguador térmico" cuando el chip produce un pico térmico instantáneo: absorbe el calor excedente y lo almacena temporalmente en el interior del material, y luego lo libera lentamente al disipador de calor después de que La carga caiga. Este mecanismo inhibe efectivamente el pico instantáneo de la temperatura de Unión del CHIP y proporciona una garantía clave para el funcionamiento estable a largo plazo del servidor de ia. Algunos estudios han demostrado que el nuevo material de interfaz térmica de cambio de fase puede reducir la temperatura en Estado estable en 10 - 15 grados Celsius y la temperatura máxima en 8 - 10 grados Celsius en la prueba real de disipación de calor de la cpu. Los materiales de cambio de fase de alta gama se están convirtiendo en la opción estándar en el mercado de servidores de ia.
Vehículos de nueva energía y electrónica de potencia: Manejo térmico confiable en escenarios de alta tensión.
En el sistema de gestión de baterías de vehículos eléctricos, el controlador de motor (mcu) y el cargador a bordo (obc), la gestión de disipación de calor de los módulos de potencia IGBT y sic está directamente relacionada con la seguridad y el rendimiento del vehículo. La aplicación de materiales conductores de calor de cambio de fase en paquetes de baterías EV de alta tensión ha demostrado gestionar eficazmente los picos térmicos instantáneos durante el proceso de carga ultrarápida, reduciendo el riesgo de pérdida de control térmico y mejorando la vida útil del ciclo de la batería. Las características de baja resistencia térmica de PC - Tim lo hacen particularmente adecuado para la transferencia de calor en la interfaz entre el módulo IGBT y la placa refrigerada por líquido, logrando una transmisión de calor eficiente al tiempo que garantizan el aislamiento eléctrico.
Equipos de comunicación 5G y electrónica de alta frecuencia: la disipación de calor bajo la tendencia de miniaturización es recién necesaria.
La tendencia a la miniaturización y alta integración de las estaciones base 5G y los equipos de comunicación ha hecho que la densidad de calor por unidad de volumen aumente drásticamente. En los equipos de comunicación, los materiales de cambio de fase no sólo asumen la función de conducción térmica en condiciones de trabajo convencionales, sino que también desempeñan un papel amortiguador en el almacenamiento de calor de cambio de fase cuando se produce una carga alta repentina. Sus características de "estado sólido en la instalación y estado líquido en el trabajo" facilitan el montaje de la línea de producción sin controlar estrictamente el grosor y la uniformidad del recubrimiento como la pasta térmica, lo que mejora significativamente la eficiencia de fabricación y la consistencia del producto.
4. guía de selección: cómo elegir el material de cambio de fase más adecuado para su equipo
Al seleccionar materiales de cambio de fase conductores de calor, los ingenieros recomiendan una evaluación integral desde las siguientes dimensiones:
Equilibrio entre la conductividad térmica y la resistencia térmica. Aunque la Alta conductividad térmica es importante, la eficiencia real de la transferencia de calor depende más de la resistencia térmica total (incluida la resistencia térmica a granel y la resistencia térmica de contacto). El valor central de los materiales de cambio de fase es reducir drásticamente la resistencia térmica de contacto a través de la licuefacción de cambio de fase, por lo que en algunos escenarios, los materiales con una conductividad térmica ligeramente baja pero excelentes características de cambio de fase pueden lograr una resistencia térmica general más baja.
La temperatura de cambio de fase coincide con el entorno de trabajo. La temperatura de cambio de fase debe estar ligeramente por encima de la temperatura de funcionamiento habitual del equipo, asegurando que el material esté en estado líquido (aprovechando al máximo la capacidad de llenado) mientras se recupera el estado sólido (evitando la migración) en espera o a baja temperatura. La tecnología avanzada de la Academia ofrece una variedad de opciones de temperatura de cambio de fase de 35 ° C a 50 ° c, adaptadas a diferentes escenarios de aplicación.
Fiabilidad a largo plazo y tolerancia ambiental. Para los equipos que funcionan durante 7 × 24 horas, como servidores, estaciones base y electrónica a bordo, la estabilidad del ciclo térmico de los materiales es crucial. La capacidad de retención de propiedades de los materiales de cambio de fase en ciclos repetidos de cambio de fase sólido - líquido es el indicador central para evaluar su fiabilidad a largo plazo.
Proceso de instalación y reparabilidad. Los materiales de cambio de fase se proporcionan en forma de láminas sólidas, que se pueden troquelar en cualquier forma y adherirse a la superficie del dispositivo de calefacción o del disipador de calor. Si es necesario volver a reparar, el material se puede suavizar después del calentamiento para eliminarlo fácilmente, sin necesidad de un proceso de limpieza especial.
La tecnología avanzada de la Academia proporciona soporte técnico de todo el proceso, desde la selección de materiales, las pruebas de rendimiento hasta la producción de prueba de muestras y la entrega por lotes, ayudando a los clientes a incorporar el esquema de conducción térmica de cambio de fase en las consideraciones del sistema en las primeras etapas del diseño térmico.
V. perspectivas
Las ventas del mercado mundial de materiales conductores de calor de cambio de fase en 2025 serán de aproximadamente 1.200 millones de dólares estadounidenses, y se espera que alcance los 1.300 millones de dólares estadounidenses en 2026, con una tasa de crecimiento compuesta de aproximadamente el 10,9% en 2026 - 2032, y se espera que el tamaño del mercado alcance los 2.400 millones de dólares estadounidenses en 2032. La explosión de la Potencia informática de ia, el avance continuo de la electrificación de los vehículos y la comunicación 5g / 6g están empujando materiales conductores de calor de cambio de fase de "materiales niche" a "soluciones Tim convencionales".
Advanced Academy (shenzhen) Technology co., Ltd. continuará cultivando profundamente el campo de los materiales conductores de calor de cambio de fase para proporcionar a los clientes soluciones de gestión térmica de interfaz con mayor conducción térmica, menor resistencia térmica y más confiables con fórmulas de materiales iterativos continuos y procesos de fabricación.
