¿I. el "hechizo mágico de la lectura de tarjetas" en la superficie metálica: ¿ por qué las etiquetas RFID tienen miedo de los metales?
Los sistemas RFID y NFC dependen del Acoplamiento magnético entre las bobinas para transmitir energía y datos. Pero cuando la etiqueta se pega a la superficie metálica, pasan tres cosas.
La pérdida de vórtice es el primer golpe. El campo magnético alternativo induce un vórtice en la superficie metálica, el vórtice produce un campo magnético inverso para compensar el campo magnético original, y la energía de radiofrecuencia se consume en vano. El efecto detuning es el segundo golpe. El metal equivale a un "capacitor parasitario" e "inductor parasitario" conectados en paralelo al lado de la antena de la etiqueta, y la frecuencia de resonancia de la antena se desplaza. La interferencia reflectante es el tercer golpe. La reflexión de las ondas electromagnéticas en la superficie metálica se superpone a las ondas incidente, formando ondas estacionarias, lo que deteriora aún más la eficiencia del acoplamiento.
Resultado de la superposición de triples golpes: una etiqueta UHF que se lee a 10 metros de distancia en el aire puede caer bruscamente a menos de 1 metro después de pegarse a la superficie metálica. Este es el "hechizo mágico del metal" al que se ha enfrentado la industria RFID durante décadas.
2. ¿ por qué las películas magnéticas "rompen el hechizo mágico"? Un cambio de paradigma de reflexión a orientación
El principio de funcionamiento de la placa magnética RFID se puede resumir en ocho palabras: Canal de baja resistencia magnética, mayordomo de línea magnética.

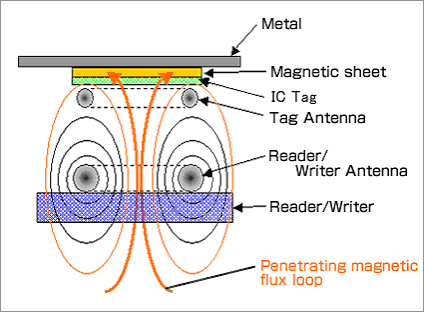

Las pastillas de separación magnética están hechas de materiales magnéticos de alta permeabilidad magnética, como ferritas o aleaciones nanocristalinas, y la permeabilidad magnética suele oscilar entre 120 y 250. Cuando se coloca entre la bobina y la superficie metálica, debido a que la conductividad magnética del material magnético es mucho mayor que la del aire (μr ¿ 1) y el metal, la línea de fuerza magnética dará prioridad a pasar por la placa magnética, formando un circuito cerrado dentro de la placa magnética.
La placa magnética ha construido una "autopista" para la línea magnética: la línea magnética ya no penetra en la capa metálica, ya no hay movimiento en el metal para cortar la línea magnética, y el vórtice se frena efectivamente. Al mismo tiempo, la placa de aislamiento magnético limita la energía del campo magnético cerca de la antena, lo que mejora la intensidad de inducción magnética en el lado de la etiqueta. Los datos medidos muestran que el aislador de ferrita de 0,5 mm de espesor puede aumentar el valor q de la antena de 3,2 a 18,7 cuando se adhiere al metal en la banda de 13,56 mhz.
En pocas palabras: sin separación magnética, la línea magnética se "perdió" en el metal; Con la placa magnética, la línea magnética se guía por el "camino correcto" para completar la transmisión.
III. ferritas vs nanocristales: evolución de los materiales de las pastillas de aislamiento magnético
La selección de materiales de las láminas magnéticas RFID determina directamente los límites de rendimiento. En la actualidad, la industria adopta principalmente dos rutas técnicas.
La placa de aislamiento magnético de ferrita es el esquema más utilizado. Las ferritas son materiales magnéticos aislantes, con pérdidas de vórtice extremadamente bajas y un rendimiento estable en la banda de alta frecuencia de 13,56 mhz. En 2025, la producción mundial de piezas de ferritas flexibles con soporte metálico alcanzó los 3,67 millones de metros cuadrados. El espesor típico es de 0,1 - 0,5 mm, y la permeabilidad magnética es de 120 - 250. La ventaja de las ferritas es que son maduras y controlables en costos, pero duras, frágiles y fáciles de agrietar, y difíciles de lograr ultrafinas.
Las películas magnéticas nanocristalinas son una nueva ruta que está aumentando rápidamente. Los materiales nanocristalinos tienen una mayor permeabilidad magnética y una menor pérdida, y están reemplazando gradualmente las pastillas magnéticas de ferrita tradicionales como materiales funcionales importantes en el campo de NFC / rfid. Las ventajas de los nanocristales son una mayor conductividad magnética, un espesor tan bajo como 0,05 mm y una mejor flexibilidad. En 2025, las ventas del mercado mundial de láminas de blindaje magnético NFC / RFID alcanzaron los 320 millones de dólares estadounidenses, con una producción de 5,47 millones de metros cuadrados. Los nanocristales están acelerando la penetración en escenarios de aislamiento magnético RFID de alto rendimiento gracias a las tres ventajas de "alta permeabilidad, adelgazamiento y buena flexibilidad".
La tecnología avanzada de la Academia puede elegir con flexibilidad sistemas de ferritas o nanocristales de acuerdo con los requisitos de espesor y presupuesto de costos de los clientes para bandas de trabajo (125 khz, 13,56 mhz, 860 - 960 mhz, etc.), proporcionando una gama completa de productos de aislamiento RFID desde el nivel comercial hasta el nivel de alto rendimiento.
¿4. hablar de datos: ¿ qué pueden cambiar los separadores rfid?
El rendimiento de los separadores magnéticos RFID finalmente debe ser respondido con datos.
La conductividad magnética es el indicador central para medir la "capacidad de guiar la línea de fuerza magnética". A una frecuencia de funcionamiento de 13,56 mhz, el rango de permeabilidad magnética de los separadores magnéticos de alto rendimiento puede alcanzar 120 - 250. Una alta permeabilidad significa una orientación de flujo magnético más eficiente a un espesor más delgado.
El espesor determina si el aislamiento magnético puede incrustarse en un espacio limitado. El espesor de los productos principales es de entre 0,05 mm y 0,5 mm. 0,3 mm ya es el equilibrio entre costo y rendimiento. Los productos ultrafinos pueden ser tan bajos como 0,05 mm.
El aumento del valor q es una manifestación directa del efecto de aislamiento magnético. La forma de onda medida muestra que un espesor de 0,5 mm en la banda de 13,56 MHz puede aumentar el valor q de 3,2 al pegar el metal a 18,7. Cuanto mayor sea el valor q, mejor será la eficiencia de resonancia de la etiqueta y mayor será la distancia de lectura.
La recuperación de la distancia de lectura es el efecto final de la Aplicación. En los dispositivos rfid, las etiquetas electrónicas deben integrarse o ajustarse al producto. debido al espacio limitado del dispositivo, cuando las etiquetas electrónicas se pegan a la superficie de un objeto conductor como un metal o en un lugar con un dispositivo metálico en una posición cercana, la distancia de lectura después de usar una placa magnética puede volver a más del 80% del nivel cercano al espacio libre.
V. tres campos de batalla de aplicaciones: desde el pago de NFC hasta la gestión de activos industriales
El pago NFC y los teléfonos inteligentes son las áreas con mayor consumo de separadores magnéticos rfid. En dispositivos portátiles como los teléfonos móviles de pago nfc, la antena está cerca de la placa trasera metálica o la batería. La placa de aislamiento magnético se ajusta entre la antena y la placa trasera metálica, eliminando la interferencia metálica, aumentando la sensibilidad de la comunicación y mejorando la precisión y estabilidad del reconocimiento. En 2025, las ventas del mercado mundial de láminas de blindaje magnético NFC / RFID han alcanzado los 320 millones de dólares estadounidenses.
Las etiquetas antimetales y la gestión de activos representan la dirección de aplicación más necesaria de los separadores rfid. En el entorno de instalación integrado de metales, el material absorbente de ondas resuelve el problema técnico de que las etiquetas electrónicas no pueden adherirse a la superficie metálica. Las pastillas de aislamiento magnético se pueden utilizar en etiquetas de diferentes chips como 125 kHz y 13,56 mhz, encapsuladas y procesadas en etiquetas antimetales y antiinterferencias. En escenarios como la gestión de activos industriales, el almacenamiento logístico y la identificación de estanterías metálicas, los separadores magnéticos RFID son materiales habilitantes clave para lograr la "etiqueta en el metal".
Las tarjetas de lectura de control de acceso y los terminales inteligentes son los campos de aplicación en los que las pastillas de aislamiento RFID están penetrando rápidamente. En dispositivos como lectores de tarjetas de control de acceso, lectores de tarjetas antifalsificación, lectores de tarjetas de medidores hidroeléctricos, la antena de lectura de tarjetas está cerca de la carcasa metálica o la placa de circuito. La placa de aislamiento magnético está incrustada en el interior del lector de tarjetas y desempeña el papel de aislar la placa de circuito y el campo de inducción magnética. En escenarios como máquinas pos, cerraduras de puertas inteligentes y terminales de identificación, los separadores magnéticos también son componentes clave para garantizar una lectura estable de la tarjeta.
¿6. puntos clave de selección: ¿ cómo elegir un par de separadores magnéticos para su dispositivo rfid?
Al seleccionar los separadores magnéticos rfid, los ingenieros recomiendan comenzar con las siguientes dimensiones:
La frecuencia de trabajo es la primera coincidencia. Los parámetros electromagnéticos de las pastillas de aislamiento magnético son diferentes para 125 kHz de baja frecuencia, 13,56 MHz de alta frecuencia (hf) y 860 - 960 MHz de ultra alta frecuencia (uhf). 13,56 MHz es la frecuencia estándar para NFC y la mayoría de las aplicaciones rfid.
La conductividad magnética y el espesor deben considerarse de manera integral. Bajo la misma conductividad magnética, cuanto más grueso sea el espesor, mejor será el efecto de aislamiento magnético; Pero el aumento del espesor significa un aumento de la ocupación del espacio. 0,3 mm es el punto de equilibrio de la mayoría de las aplicaciones. La escena ultradelgada puede elegir un esquema de 0,05 - 0,1 mm.
El sistema de materiales determina el límite superior de rendimiento. Las ferritas son maduras, confiables y de costo controlable; Los nanocristales tienen una mayor conductividad magnética, un espesor más delgado y una mejor flexibilidad. Se recomienda dar prioridad a los esquemas de nanocristales en escenarios de alto rendimiento.
La tolerancia ambiental está relacionada con la fiabilidad a largo plazo. Es necesario evaluar el rango de temperatura de trabajo, el nivel de resistencia a la llama y si se requiere la certificación del nivel de especificación del vehículo. La temperatura de Curie debe ser superior a 85 ° C para adaptarse al trabajo a largo plazo.
La tecnología avanzada de la Academia proporciona soporte técnico de todo el proceso, desde la selección de materiales, la producción de prueba de muestras hasta la entrega por lotes, para ayudar a los clientes a incorporar el plan de separación magnética RFID en la consideración del sistema en las primeras etapas del diseño del producto.
Las ventas del mercado mundial de pastillas de ferritas flexibles con soporte metálico alcanzaron los 165 millones de dólares en 2025 y se espera que alcancen los 292 millones de dólares en 2032. Se espera que el mercado mundial de láminas de blindaje magnético NFC / RFID alcance los 495 millones de dólares en 2032. Impulsado por la popularización de los pagos nfc, la expansión de Internet de las cosas industriales, la penetración inteligente del control de acceso y la digitalización de la gestión de activos, los separadores RFID están pasando de la "selección profesional de materiales" a la configuración estándar del diseño de sistemas de identificación por radiofrecuencia y comunicación de campo cercano.
Advanced Academy (shenzhen) Technology co., Ltd. continuará cultivando profundamente el campo de los separadores magnéticos RFID para proporcionar a los clientes soluciones de orientación de flujo magnético y mejora de señal de mayor rendimiento y confiables con innovación de materiales y tecnología de precisión.
