Tiras rectangulares de caucho conductor sólido | cuando el sello estructural se encuentra con el elástico conductor - esquema preferido de sellado EMI para la industria militar y los equipos electrónicos de alta gama

I. lógica de diseño de la sección rectangular sólida: por qué es "sólido" y por qué es "rectangular"

La función central de las tiras de Goma conductoras es formar un canal conductor continuo entre las dos superficies de coordinación metálica para lograr el blindaje electromagnético, al tiempo que proporciona sellado ambiental. Diferentes formas de sección corresponden a diferentes escenarios de instalación y requisitos mecánicos: el diseño de tiras de Goma conductoras sólidas rectangulares responde precisamente a las dos limitaciones más básicas en la práctica de ingeniería: la adaptabilidad del espacio de instalación y la fiabilidad de la presión de cierre.

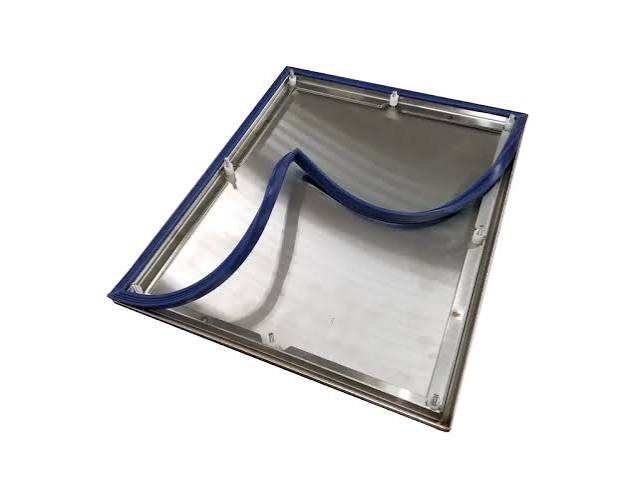

El valor de la sección rectangular radica en la eficiencia de ajuste. La parte superior e inferior plana del rectángulo puede formar una mayor superficie de contacto efectiva con el plano de montaje en comparación con la sección circular o en forma de o, proporcionando una presión de sellado más estable y una menor resistencia de contacto a la misma cantidad de compresión. Esto es particularmente crítico para escenarios que requieren sellado plano, como marcos de puertas de gabinetes, interfaces de paneles y gabinetes eléctricos: el diseño rectangular hace que las tiras de Goma conductoras no sean fáciles de rodar o desviarse después de la instalación y mantengan una posición estable durante el uso a largo plazo. En los casos electrónicos pequeños y medianos y los sistemas de guía de ondas de microondas que requieren una cooperación precisa, las ventajas de consistencia dimensional de las secciones rectangulares son más prominentes.

El valor de las estructuras sólidas radica en la tolerancia y fiabilidad. Las tiras de Goma conductoras sólidas pueden soportar una alta fuerza de cierre y presión ambiental, cumpliendo con los estrictos requisitos de apertura y cierre repetidos. La estructura sólida se adapta a la presión cambiando su propia forma en lugar del volumen, manteniendo un rendimiento estable de sellado y blindaje en ciclos repetidos de compresión y rebote. En escenarios como las puertas de los armarios que requieren apertura y cierre frecuentes y las tapas de las puertas de mantenimiento, destacan las ventajas de durabilidad de las estructuras sólidas, especialmente en las aplicaciones de puertas y compartimentos del motor de los fabricantes OEM automotrices, que requieren que las juntas de elástico conductor mantengan una resistencia de contacto inferior a 1 Ohm en 100.000 ciclos de apertura y cierre y soporten altas temperaturas en la cabina a 125 grados celsius.

2. desde la selección de rellenos hasta la implementación de propiedades: la sinergia entre la red eléctrica y la matriz elástica

Las propiedades de las tiras de Goma conductoras sólidas rectangulares están arraigadas en su sistema compuesto de materiales. Se basa en caucho de silicona o caucho de fluorosilicio para formar una red eléctrica tridimensional rellenando uniformemente partículas conductoras (como cobre plateado, aluminio plateado, vidrio plateado, níquel - carbono, plata esterlina, etc.). El caucho de silicona conductor se ha utilizado ampliamente en electrónica, aeroespacial, automoción y telecomunicaciones, y es un material clave en los campos del blindaje de interferencia electromagnética, juntas de sellado y juntas conductoras.

En este sistema, la matriz de caucho de silicona proporciona recuperación elástica, resistencia a la intemperie y durabilidad del sellado, cubriendo un rango de temperatura de trabajo de - 55 ° C a 160 ° c, y el sistema de caucho de fluorosilicio es más tolerante a la erosión del combustible y el disolvente. Los rellenos conductores son responsables de establecer rutas conductoras de baja resistencia. La sinergia de las dos funciones permite que las tiras rectangulares de caucho conductor sólido mantengan un contacto eléctrico estable en estado de compresión, así como una barrera efectiva contra el vapor de agua y el polvo.

Los diferentes sistemas de relleno corresponden a diferentes intervalos de resistencia al volumen y eficiencia de blindaje: el sistema de cobre plateado puede alcanzar la magnitud de 0002 a 0004 Omega cm, el aluminio plateado es de aproximadamente 0008 a 0012 Omega cm, y el grafito recubierto de níquel suele estar en el rango de ≤ 0,1 Omega cm. Cuanto menor sea el valor, más fácil será teóricamente establecer un canal conductor estable a baja presión. En términos de eficiencia de blindaje, los productos típicos de las tiras de Goma conductoras sólidas rectangulares pueden alcanzar 100 - 120db en el rango de 100mhz a 2ghz, y la mayoría de ellos se mantienen por encima de 90 - 100db a 10ghz. Como un nuevo tipo de material de blindaje electromagnético, el caucho de silicio conductor de nanotubos de carbono se está utilizando cada vez más en radares, comunicaciones, equipos electrónicos y otras industrias debido a su buena eficiencia de blindaje de alta frecuencia y estanqueidad. La tecnología avanzada de la Academia puede seleccionar con flexibilidad el sistema de relleno y el tamaño de la sección transversal de acuerdo con los requisitos de los clientes para la banda de blindaje, el viaje de compresión de la superficie de la brida y el presupuesto de costos.

Tres y tres escenarios básicos de aplicación: desde gabinetes de comunicación hasta equipos militares

La industria militar y la aeroespacial son los campos de aplicación con los mayores requisitos técnicos para las tiras de caucho rectangulares conductores sólidos. La aplicación de tiras de Goma conductoras sólidas rectangulares en el campo militar se remonta al estándar estadounidense mil - dtl - 83528 (anteriormente mil - G - 83528), que establece requisitos generales para las juntas de blindaje de elástico conductor. Las juntas de elástico conductor son juntas de sulfuro altamente conductoras, mecánicamente flexibles y compresibles, que proporcionan una baja resistencia de interfaz entre las pestañas o placas de cubierta del Gabinete electrónico que cooperan, al tiempo que logran resistencia a la humedad, presión o sellado ambiental. Las tiras de Goma conductoras sólidas rectangulares de la Ciencia y la tecnología avanzadas de la Academia son ampliamente utilizadas en gabinetes electrónicos militares pequeños y medianos y sistemas de guía de ondas de microondas, cabinas militares como aeroespacial, aeroespacial y naval y equipos electrónicos militares. En estos escenarios de aplicación, puede reemplazar el caucho sellado tradicional, al tiempo que completa las funciones de sellado ambiental y sellado electromagnético. El diseño simple de la sección rectangular la hace particularmente adecuada para equipos militares y aeroespaciales que requieren un servicio estable a largo plazo.

Los equipos de comunicación y los centros de datos son uno de los campos con mayor demanda de tiras de Goma conductoras sólidas rectangulares. En la Estación base 5g, el Gabinete de comunicación y el Gabinete del servidor del Centro de datos, la brecha entre la puerta del Gabinete y el cuerpo del Gabinete es el canal de fuga electromagnética más importante. Las tiras de Goma conductoras sólidas rectangulares se utilizan ampliamente en las ranuras de sellado de las puertas del gabinete, lo que no sólo evita que las interferencias electromagnéticas externas invadan el interior del Gabinete para afectar el funcionamiento del equipo, sino que también inhibe la fuga de radiación electromagnética interna al entorno externo. Una costura completa el blindaje EMI y el sellado ambiental al mismo tiempo, ahorrando un esquema de dos piezas de "tiras de Goma de caña metálica", pero también evitando la diferencia de potencial entre los dos conjuntos de piezas y la tolerancia acumulada del montaje. Las tiras de sellado de silicona conductoras juegan un papel clave en equipos de comunicación, gabinetes de servidores y otros escenarios.

Los vehículos de nueva energía y el control industrial representan las direcciones de aplicación de más rápido crecimiento. La arquitectura eléctrica de los vehículos de nueva energía plantea un doble desafío para la compatibilidad electromagnética y la protección contra sellos. Entre el sistema de gestión de baterías (bms) y la carrocería, las tiras rectangulares de Goma conductoras sólidas no solo evitan que el vapor de agua y el polvo invadan los circuitos sensibles, sino que también garantizan la ruta de tierra de baja resistencia entre el paquete de baterías y la carrocería. En el sellado de la carcasa de la unidad de control eléctrico (ecu), las ventajas de ajuste de la sección rectangular hacen que la instalación sea más confiable. En el mercado mundial de juntas de blindaje emi, el método de blindaje de juntas representó una cuota de mercado del 53,15% en 2025. En los campos de los gabinetes de control industrial y los equipos de diagnóstico médico, las tiras de Goma conductoras sólidas rectangulares también se utilizan ampliamente en escenarios que requieren protección de blindaje y sellado EMI al mismo tiempo.

IV. puntos clave de selección y sugerencias de diseño

Al seleccionar tiras de Goma conductoras sólidas rectangulares, los ingenieros deben centrarse en las siguientes dimensiones: el sistema de relleno y la conductividad eléctrica - diferentes rellenos corresponden a diferentes resistencias de volumen y eficiencia de blindaje, que deben coincidir de acuerdo con los requisitos EMC del equipo; Dureza y deformación permanente por compresión - la compresión recomendada de las tiras sólidas es del 7% al 15%, y la sobrepresión puede exprimir el camino de las partículas conductoras y acelerar la deformación permanente. En condiciones de 70h × 100 ℃, la deformación permanente por compresión de productos de alta calidad se puede controlar dentro del 30% - 45%; Tolerancia ambiental: es necesario evaluar el rango de temperatura de trabajo, el riesgo de corrosión química y el nivel de exposición a los rayos ultravioleta; Método de instalación - si se necesita fijación de pegamento trasero, si se necesita Corte in situ o moldeo por troquelado.

Se debe prestar especial atención a que la superficie de Contacto debe ser conductora de electricidad - si la superficie de la brida está anodizada o no conduce a la pulverización sin exponer parcialmente cobre / aluminio, la presión de la tira de Goma conductora de electricidad no puede formar una conducción efectiva. Además, para los escenarios de aplicación que buscan una mayor integración, también se puede considerar el esquema de tiras de Goma conductoras de co - extrusión, que combina el elástico conductor con el silicona pura a través del proceso de co - extrusión para optimizar el rendimiento de sellado y la adaptabilidad ambiental manteniendo la eficiencia de blindaje emi.

La tecnología avanzada de la Academia proporciona soporte técnico de todo el proceso, desde el diseño de secciones transversales, la selección de materiales hasta la producción de prueba de muestras y la entrega por lotes, ayudando a los clientes a incorporar el plan de sellado conductor en la consideración del sistema en las primeras etapas del diseño de compatibilidad electromagnética.

V. perspectivas

Las ventas del mercado mundial de juntas de Goma conductoras alcanzaron los 3.449 millones de yuanes en 2025, y se espera que crezcan a 4.694 millones de yuanes en 2032. Se espera que el mercado mundial de juntas de blindaje EMI exprimidas continúe expandiéndose a una tasa de crecimiento anual compuesta del 7,28%, y se espera que supere los 1.060 millones de dólares en 2032. Bajo el despliegue continuo de la infraestructura de comunicación 5g / 6g, la evolución profunda de la electrificación e inteligencia de los vehículos y la actualización acelerada de los equipos aeroespaciales, las tiras de Goma conductoras sólidas rectangulares con doble función de blindaje electromagnético y sellado ambiental están pasando de la "selección profesional" a la configuración estándar del diseño de compatibilidad electromagnética de los Equipos electrónicos.

Al mismo tiempo, la industria está evolucionando hacia una dirección más refinada: la nanomodificación de los rellenos conductores, la mejora continua de la precisión de extrusión y la optimización de la eficiencia de blindaje para bandas de frecuencia más alta (ondas milimétricas), están ampliando constantemente los límites de rendimiento de las tiras de caucho conductores sólidos rectangulares. Las juntas de elástico conductor se están convirtiendo cada vez más en un material clave indispensable en las industrias aeroespacial, automotriz y de Telecomunicaciones. Advanced Academy (shenzhen) Technology co., Ltd. continuará cultivando profundamente el campo del elástico conductor para proporcionar a los clientes soluciones de sellado conductor de mayor rendimiento y confiables con innovación de materiales y optimización de procesos.
