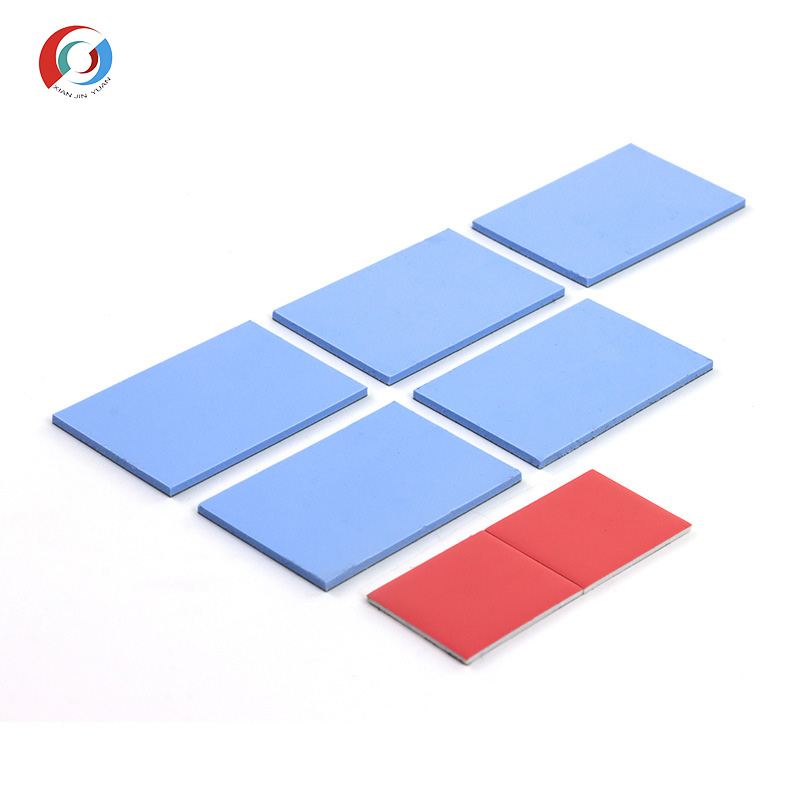

非硅型导热片｜当“无硅”成为硬门槛——光模块与AI服务器的洁净散热之道

一、硅的“另一面”：为什么高端设备必须告别硅基导热材料

导热硅胶垫片长期以来是热界面材料的主流。但它有一个被很多人忽视的“隐疾”——低分子量硅氧烷的挥发与硅油的缓慢析出。

硅基导热材料在高温或长期使用后，其中的低分子量有机硅会逐渐从材料中析出。这个过程叫做“硅迁移”。低分子量的环状硅氧烷挥发成气体，飘散到周围元件表面并凝结。

在普通消费电子中，这个问题并不致命。但在光模块中，挥发的硅氧烷会凝结在透镜表面，导致光路雾化、信号衰减；在AI服务器中，硅油析出物可能附着在PCB板接点表面，造成接触电阻升高甚至短路；在医疗电子中，硅污染可能直接影响传感器精度和患者安全。

非硅型导热片的核心价值，正是在于从材料源头切断了这一污染链——不含低分子硅氧烷，无硅油不挥发。

二、非硅型导热片的“硬指标”：数据会说话

非硅型导热片并非只是“没有硅”这么简单。它需要在导热性能、力学性能和可靠性三个维度上全面对标甚至超越传统硅基产品。

导热系数是衡量导热片“导热能力”的核心指标。主流非硅型导热片的导热系数覆盖3W/m·K至10W/m·K以上。部分高端产品已突破16W/m·K，足以应对AI芯片、光模块DSP等高功率器件的散热需求。

挥发物控制则是非硅体系的“杀手锏”。优质非硅导热片的放气CVCM（收集的挥发性可凝物）可低至0.004%-0.026%——这意味着在长期高温运行中，几乎不会有任何可凝物污染周围器件。这正是光模块、光学系统、卫星技术和医疗设备选择非硅方案的根本原因。

长期可靠性同样经得起考验。非硅导热片在125℃高温下连续运行无性能衰减，无硅氧烷挥发顾虑。在长效运行中实现真正的“零析油”，确保设备金属触点及光学端面绝对安全。

三、三大战场：非硅型导热片的核心应用场景

光通信与光模块是非硅型导热片更具技术刚性的应用领域。800G/1.6T光模块中，激光器、DSP芯片和透镜组件被压缩在极小的空间内。一方面，模块功耗持续攀升，对导热效率要求越来越高；另一方面，透镜表面洁净度直接决定光路质量——任何硅氧烷污染都可能导致误码率飙升。依托自研无硅油体系与极低热阻技术，非硅导热片正成为800G/1.6T光通信的标准配置。莱尔德（Laird）的Tflex™ SF10非硅导热填隙材料已被业界评价为光学和数据中心应用的“黄金标准”。

AI数据中心与服务器是非硅型导热片需求量更大的领域之一。AI服务器的GPU/CPU功耗持续攀升，板级硬件在满负荷运算下需要维持核心温度稳定。非硅导热片被广泛应用于AI数据中心、交换机、路由器、服务器、存储设备等场景。更重要的是，数据中心内部光互连模块、光收发器等光学器件对环境洁净度有着极高要求——非硅方案同时满足了高导热与高洁净度的双重约束。

医疗电子与高端工控则代表了非硅型导热片对可靠性的极致要求。在医疗成像设备、精密传感器、植入式器件等场景中，任何微量的硅污染都可能影响诊断精度或患者安全。非硅导热片已广泛应用于医疗电子等特殊领域。在半导体制造设备和航空航天电子中，非硅方案同样成为“零硅污染”要求的优选。

四、选型要点：如何为你的设备选一块对的非硅导热片？

工程师选型非硅型导热片时，建议从以下维度入手：

导热系数与热阻的匹配。 不同功率密度的器件对导热性能需求不同。光模块DSP芯片建议选择5W/m·K以上级别；AI服务器GPU/CPU则建议8W/m·K以上。

硬度与压缩性。 非硅基体的硬度通常略高于硅橡胶，需评估安装压力是否足以使材料充分贴合接触面。高压缩比、低应力设计是选型时的重要考量。

挥发物与洁净度等级。 对光学器件而言，CVCM值是核心指标。CVCM越低，对光学系统的污染风险越小。

环境耐受性。 需评估工作温度范围、阻燃等级（如UL94 V-0）及长期可靠性要求。

先进院科技提供从材料选型、样品试制到批量交付的全流程技术支持，帮助客户在热设计早期即将非硅导热方案纳入系统考量。

全球无硅热界面材料市场2025年销售额已达10.65亿美元，预计2032年将增长至18.23亿美元。中国无硅热界面材料市场2025年销售收入已达72.44亿元，预计2032年将增长至123.9亿元。在AI算力扩张、光通信带宽提升、医疗电子精密化与汽车电子智能化的多重驱动下，非硅型导热片正从“专业选材”走向高可靠性电子设备热管理的标准配置。

先进院（深圳）科技有限公司将持续深耕非硅导热材料领域，以不断迭代的材料配方与制造工艺，为客户提供更高导热、更低挥发、更可靠的界面热管理解决方案。
