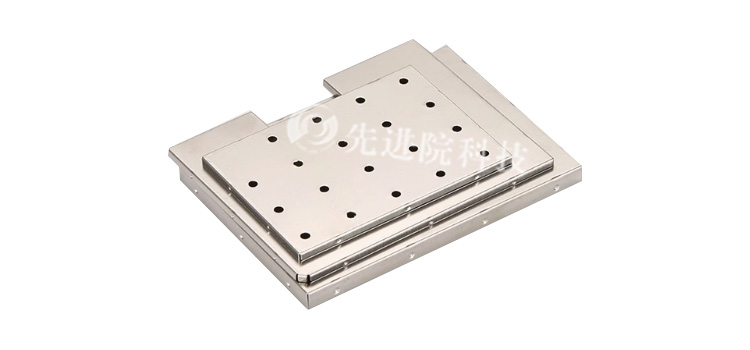

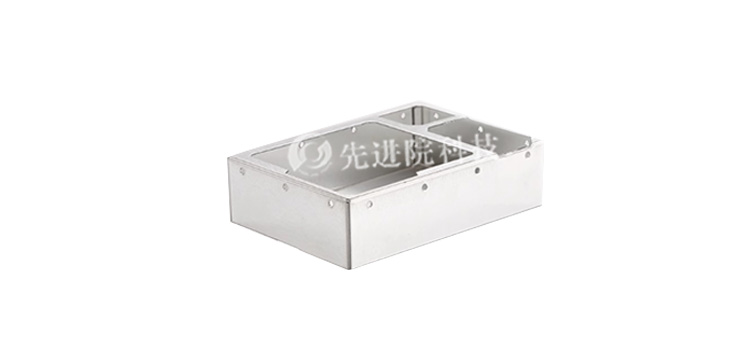

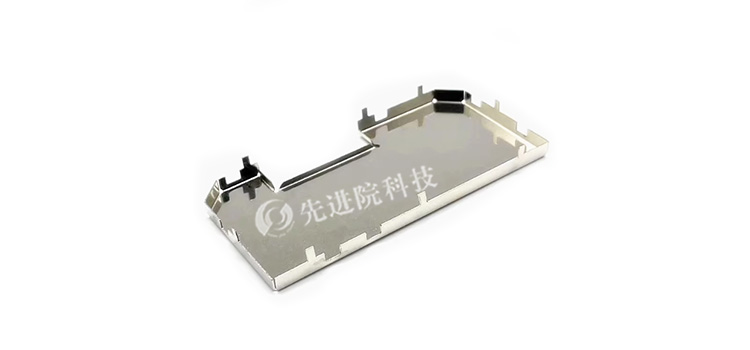

Cobertura de escudo módulo

Uma cobertura de escudo de módulo se refere a um dispositivo usado para proteger módulos eletrônicos da interferência eletromagnética (IME). É geralmente uma concha ou uma quadra feita de material condutivo, usada para rodear e isolar módulos eletrônicos para reduzir o impacto das ondas eletromagnéticas externas em seus circuitos internos, ao mesmo tempo impedendo que as ondas eletromagnéticas geradas pelo próprio módulo interferam com outros componentes.

função

• Escudo eletromagnético: Pelo escudo físico, ondas eletromagnéticas são impedidas de entrar ou escapar do interior do módulo, assegurando a estabilidade e fiabilidade dos dispositivos eletrônicos.
• Integridade do sinal: ajuda a manter a pureza do sinal e reduzir o ruído, especialmente em circuitos digitais de alta velocidade.
• Gestão térmico: Alguns projetos de proteção também consideram função de dissipação de calor para ajudar os módulos a manter o desempenho em ambientes de alta temperatura.

Material

• Materiales metálicos: Materiales comuns incluem alumínio, cobre, aço inoxidável, etc., que têm boa condutividade e força mecânica.
• Materiales compostos: Às vezes, plásticos ou materiais compostos contendo enchimentos condutivos também são usados para reduzir peso ou custo, mantendo um certo nível de eficácia de escudo.
• Tratamento de superfície: Para melhorar a condutividade ou prevenir a corrosão, a superfície da cobertura de escudo pode ser tratada com cobertura de níquel, cobertura de lata, cobertura de prata, etc.

Design and Manufacturing

• Design personalizado: O design da cobertura de escudo é geralmente personalizado de acordo com o tamanho e forma específicos do módulo para garantir uma adaptação estreita.
• Processo de fabricação: Processos comuns de fabricação incluem selagem, castagem, moldura de injeção, etc. A tecnologia de dobramento pode ser usada para fabricar coberturas de escudos de diferentes formas.
• Método de instalação: A cobertura de escudo pode ser fixada ao módulo através de fechos, parafusos, adesivos e outros métodos.

Escenários de aplicações

• Produtos eletrônicos dos consumidores, como smartphones, comprimidos, laptops, etc., muitas vezes requerem coberturas de escudo para seus módulos de comunicação inalámbrica internas, módulos de processador, etc., para evitar interferência.
• Equipamento industrial: Em sistemas de controle industrial e equipamento de automatização, coberturas de escudo módulo são usadas para proteger módulos de controle crítico e assegurar seu funcionamento normal.
• Equipamento médico: Em dispositivos médicos como ressonância magnética e TC scanners, coberturas de escudo são cruciais para proteger sistemas de imagem sensíveis.
• Elektrônica automóvel: Sistemas de entretenimento, sistemas de navegação, sensores e outros componentes em carros modernos requerem um bom escudo eletromagnético para garantir segurança e confiabilidade.
