cobertura de proteção PCB

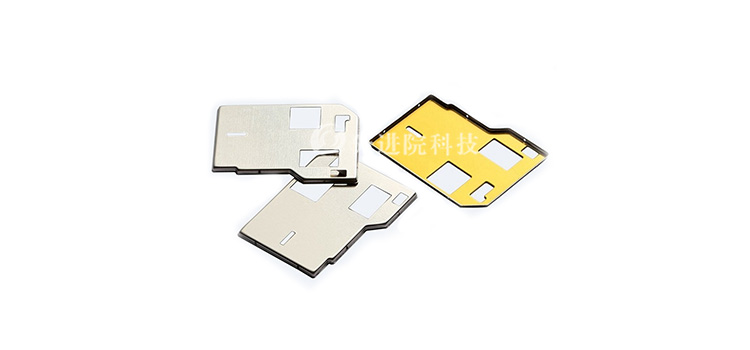

Uma cobertura de escudo de PCB (circuito impresso) é um dispositivo especificamente projetado para proteger componentes sensíveis de um PCB contra interferência eletromagnética (IME). Esses escudos geralmente são feitos de materiais condutivos, que podem efetivamente proteger campos eletromagnéticos externos ao mesmo tempo impedir que a radiação eletromagnética gerada pelo próprio PCB interfera com outros componentes eletrônicos.

Características

A cobertura de proteção do PCB é feita principalmente de materiais metálicos como aço inoxidável, bronze fósforo, placa de tinta, etc. Ele rodea as fontes de interferência dos componentes, circuitos, montagens ou todo o sistema na placa de proteção do PCB através do corpo de proteção do metal, alcançando assim as seguintes funções:

1. Protecção eletromagnética: impede que os campos eletromagnéticos externos interferam com circuitos e componentes no painel PCB, ao mesmo tempo impede que a radiação eletromagnética do painel PCB vaze para fora e afete outros dispositivos eletrônicos.
2. Componentes protetores: Devido à fragilidade da maioria dos componentes eletrônicos e sua susceptibilidade a danos externos, coberturas protetoras de PCB podem proteger efetivamente esses componentes de impacto mecânico, descarga eletrôstática e outros danos.
3. Melhoria do desempenho dos circuitos: Ao isolar os sinais de interferência, reduzir o nível de ruído do sistema de circuitos, aumentar a relação sinal-ruído, e assim melhorar o desempenho global do circuito. Além disso, a cobertura de escudo também pode reduzir a capacidade de vazamento e indução entre placas de circuitos, melhorando ainda mais o desempenho dos circuitos.

Key Design Points

Ao projetar coberturas de proteção PCB, devem ser considerados os seguintes pontos:

1. Materiales e espessura: Materiales utilizados comumente incluem aço inoxidável, bronze de fósforo e placa. O aço inoxidável tem bom efeito de escudo e preço moderado, mas é difícil amarrá-lo; O cobre branco ocidental tem bom efeito de escudo e é fácil de estancar, mas seu preço é relativamente alto; Tinplate tem o preço mais baixo, mas seu efeito de escudo é médio e é propenso a roupa. A espessura da cobertura de escudo precisa ser determinada de acordo com requisitos específicos. Geralmente, a espessura base de aço inoxidável e bronze de fósforo é de cerca de 0,2 mm, e a espessura da cobertura é de cerca de 0,13 mm.
2. Forma e tamanho: O formato e tamanho da cobertura de escudo precisam ser determinados com base na distribuição de componentes e requisitos de circuitos no painel PCB. É geralmente recomendado projetá-lo como um retângulo para evitar dificuldades crescentes de produção. Ao mesmo tempo, a altura da cobertura de escudo deve ser suficiente para cobrir todos os componentes chave da placa PCB e assegurar que se mantém uma certa lacuna entre os componentes para evitar cortos circuitos.
3. Grounding and welding: Good grounding is the key to the effectiveness of the shield cover. Durante o processo de projeto, deve ser assegurado que a conexão de fundo entre a cobertura de escudo e a placa PCB seja confiável. Além disso, deveria ser prestada especial atenção ao método de soldagem, que geralmente usa SMT (Surface Mount Technology) para soldar a cobertura de escudo na placa PCB.
4. Aberturas e dissipação de calor: Em alguns casos, as aberturas precisam ser feitas na cobertura de escudo para dissipação de calor ou para facilidade de depuração e medição. A posição e tamanho da abertura precisam ser determinados de acordo com requisitos específicos, e assegurar que a abertura não reduza significativamente o efeito de escudo.

Campos de Aplicação

1. Consumer Electronics:
   • Em produtos eletrônicos de consumo como telefones móveis, comprimidos e laptops, coberturas de proteção PCB são usadas para proteger quadros de circuitos internos, reduzir interferência eletromagnética e melhorar a estabilidade da transmissão de sinais.
2. Equipamento de comunicação:
   • Em equipamentos de comunicação como roteiros, interruptores e estações de base, coberturas de proteção PCB são usadas para proteger o quadro de circuito central, reduzir a interferência eletromagnética e melhorar a confiabilidade da transmissão de dados.
3. Controlo industrial:
   • Em vários sistemas industriais de controle, coberturas de proteção de PCB são usadas para proteger quadros de circuitos de controle, reduzir a interferência eletromagnética e melhorar a estabilidade e a confiabilidade do sistema.
4. Automotive Electronics:
   • Em sistemas eletrônicos automóveis, coberturas de proteção PCB são usadas para proteger quadros de circuitos chave como unidades de controle do motor (ECU) e módulos de controle do corpo (BCM), reduzir a interferência eletromagnética e melhorar a confiabilidade e segurança do veículo.
5. aparelhos e instrumentos médicos:
   • Em equipamentos médicos de alto nível, coberturas de escudo PCB são usadas para proteger a aquisição de sinais e processamento de placas de circuitos, reduzir a interferência eletromagnética e melhorar a precisão e estabilidade da transmissão de sinais.
