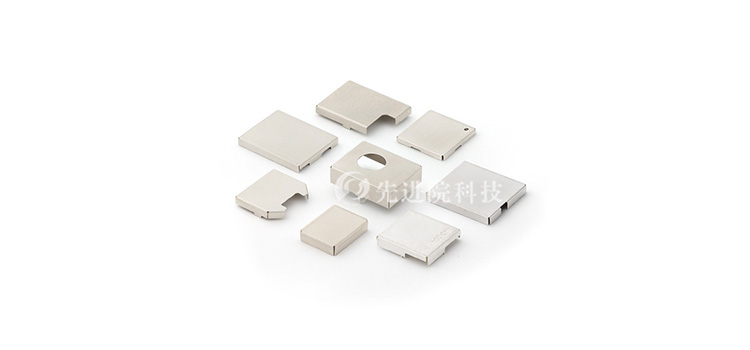

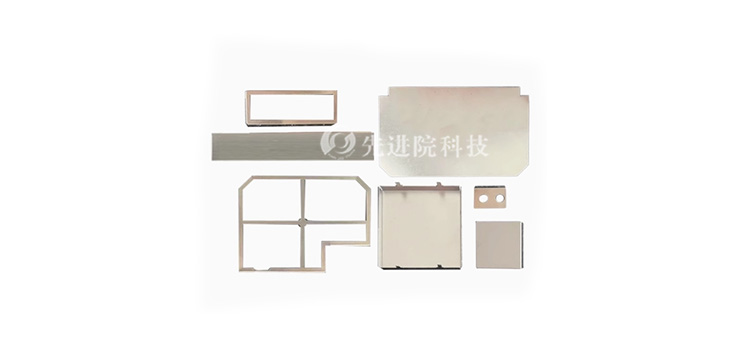

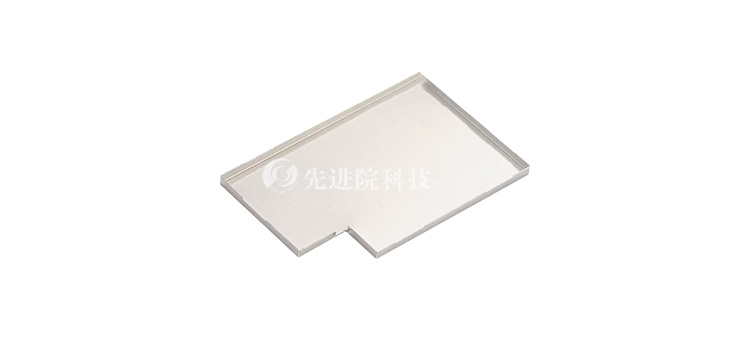

Couvercle de blindage de pliage

L'enveloppe de blindage incurvée (Bent shielding enclosure) fait généralement référence à un dispositif de blindage utilisé dans les appareils électroniques pour protéger les appareils contre les interférences électromagnétiques externes (EMI) ou les interférences radiofréquences (RFI). Ce bouclier est fabriqué par un processus de pliage spécifique qui peut s'adapter à différents besoins d'installation et fournir un effet de blindage électromagnétique efficace.

Structure et matériaux

• Conception structurelle: le bouclier de pliage peut être conçu sur mesure en fonction des besoins spécifiques de l'application, les formes communes sont carrées, rectangulaires ainsi que d'autres formes personnalisées. Le processus de pliage permet aux boucliers d'avoir des géométries complexes pour s'adapter à différents espaces de montage.
• Choix des matériaux: les matériaux couramment utilisés comprennent, sans toutefois s'y limiter, les tôles métalliques telles que l'aluminium, l'acier, le cuivre ou le permalloy, entre autres. Ces matériaux ont non seulement une bonne conductivité électrique et sont capables de réfléchir et d'absorber efficacement les ondes électromagnétiques, mais ils ont également une résistance mécanique élevée et peuvent résister à une certaine pression physique.

Caractéristiques

• Blindage électromagnétique: le rôle principal du blindage incurvé est de réduire les ondes électromagnétiques entrant ou sortant de l'électronique par réflexion et absorption, protégeant ainsi les circuits internes des interférences.
• Performance de dissipation de chaleur: certaines conceptions de blindage tiennent également compte des problèmes de dissipation de chaleur et peuvent faciliter la dissipation de chaleur à l'intérieur de l'appareil, en maintenant la température de fonctionnement normale de l'appareil.
• Protection mécanique: en plus du blindage électromagnétique, le blindage offre un certain degré de protection mécanique contre les objets externes qui entrent en contact direct avec les composants électroniques internes.
• Facilité d'installation: grâce au processus de pliage, le bouclier peut être conçu sous une forme qui facilite l'installation, telle que la fixation à l'aide de vis, d'encliquetage, etc.

Scène d'application

• ÉLECTRONIQUE: utilisé dans divers appareils électroniques tels que les serveurs, les ordinateurs, les appareils de communication, etc., pour protéger les circuits internes contre les interférences électromagnétiques.
• Dispositifs médicaux: dans certains dispositifs médicaux, tels que les machines d'IRM, etc., un contrôle strict des interférences électromagnétiques est nécessaire pour assurer la qualité de l'image et la précision du diagnostic.
• Équipement militaire: dans le domaine militaire, le blindage électromagnétique est particulièrement important pour prévenir les interférences ennemies et protéger la sécurité des communications.
• Instruments de recherche scientifique: dans un environnement de laboratoire, afin d'assurer la précision et la cohérence des données expérimentales, il est également nécessaire d'utiliser un bouclier pour isoler les interférences extérieures.

Conception et fabrication

• CAD / CAM: la conception des boucliers de pliage modernes repose souvent sur un logiciel de conception assistée par ordinateur (CAO) qui peut simuler avec précision la taille et la forme des boucliers.
• Technologie de pliage: utilisez des équipements tels que la machine à cintrer à commande numérique (CNC Bending Machine) pour un pliage précis, garantissant que chaque angle et chaque bord répondent aux exigences de conception.
• Traitement de surface: afin d'améliorer l'effet de blindage ou la capacité anti - corrosion, le bouclier peut également nécessiter un traitement de surface tel que le placage, la peinture, etc.
