Circuit imprimé flexible

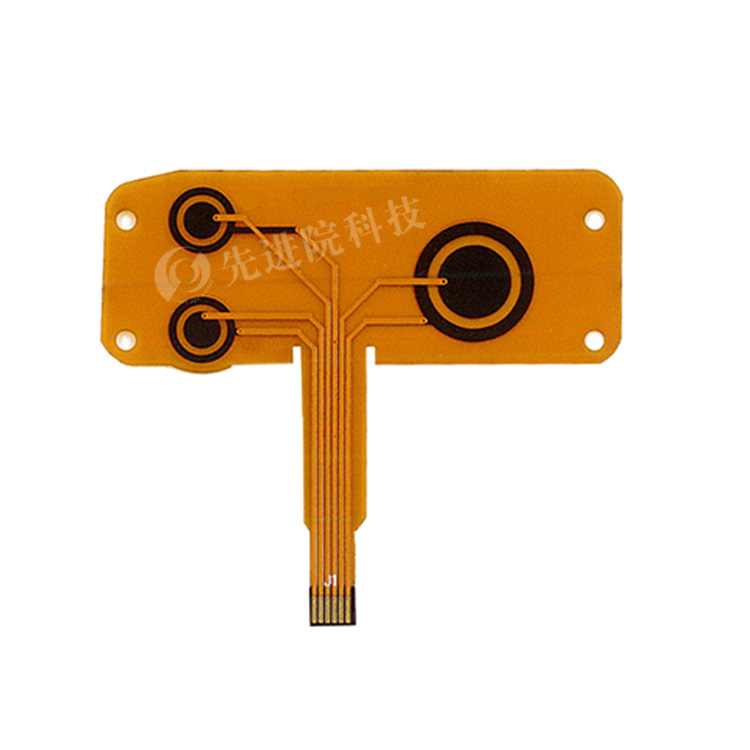

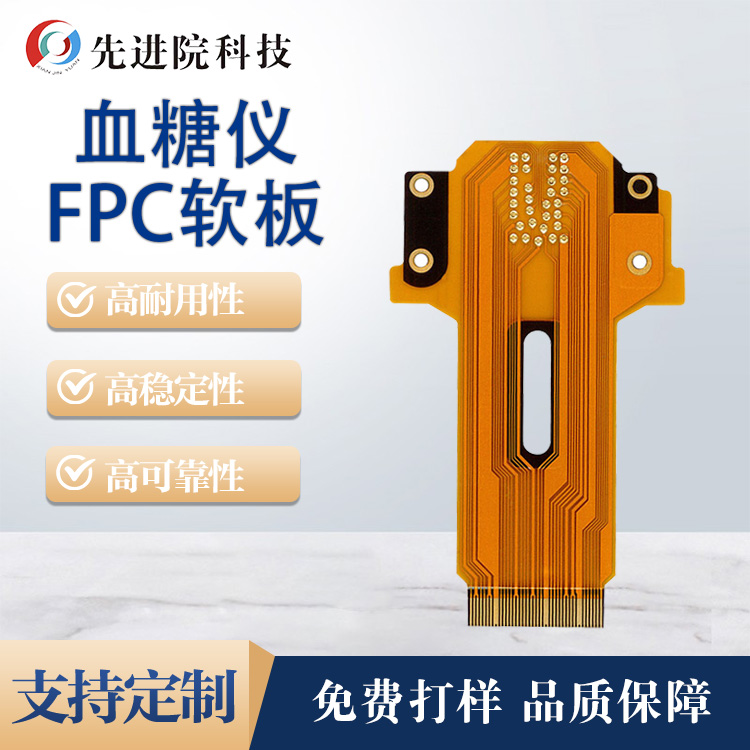

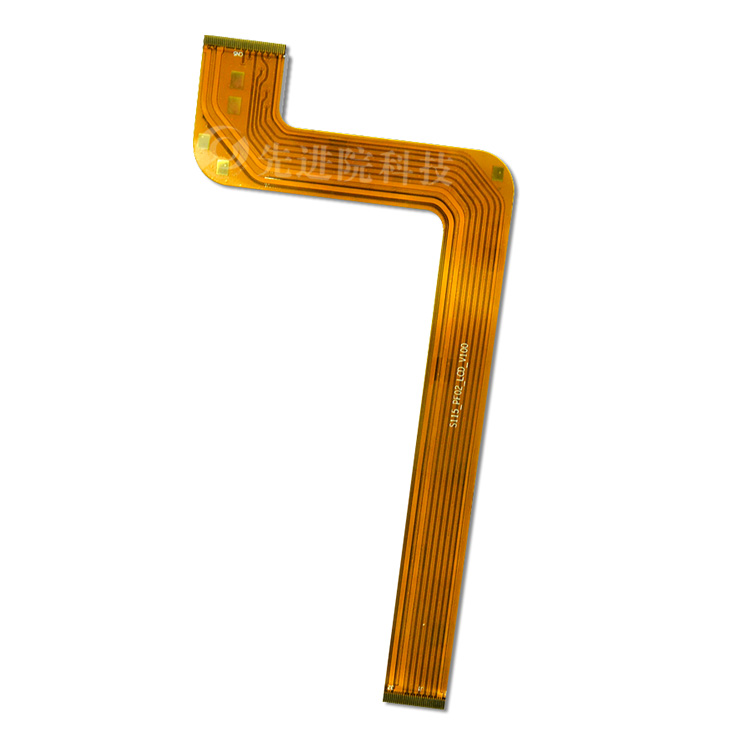

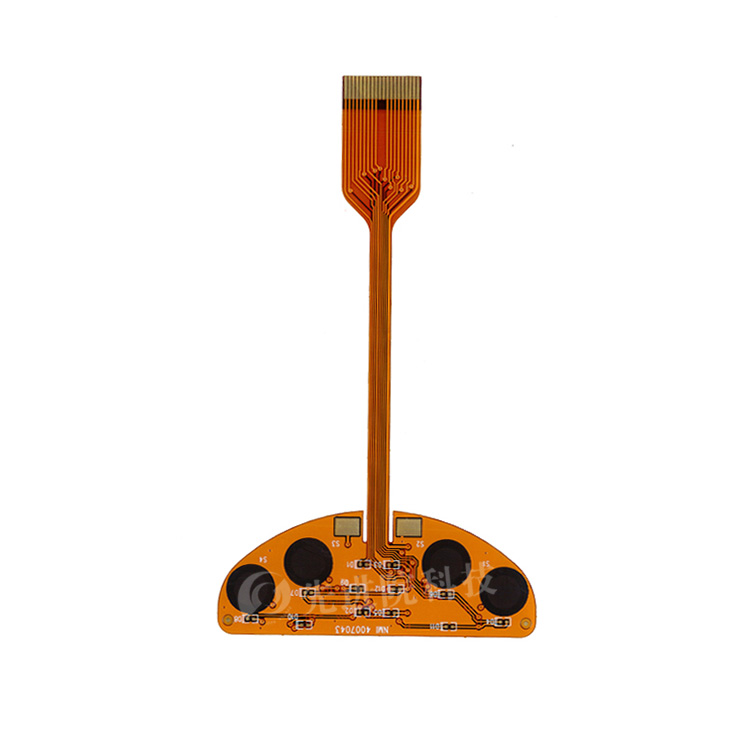

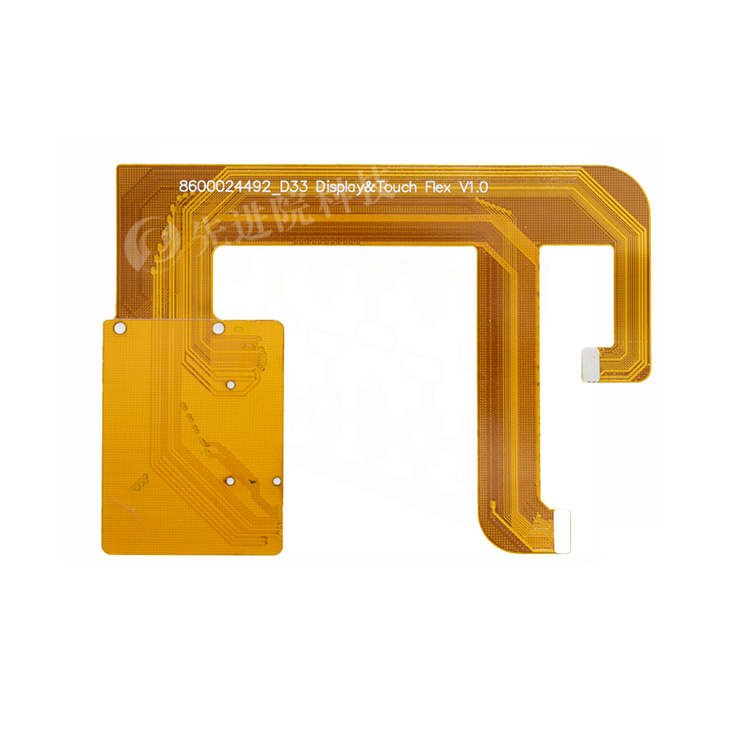

Glycomètre FPC softboard

La carte souple de glycomètre FPC est une carte de circuit imprimé flexible spécialement conçue pour l'interconnexion des signaux internes du détecteur de glycémie, qui assure principalement la transmission du signal de courant faible entre le capteur électrochimique et la puce de commande principale, tout en intégrant les connexions électriques des modules fonctionnels tels que la compensation de température, l'Identification de la bande d'essai, le contrôle des touches et la commande d'affichage. Les produits de glucomètre continuent à évoluer vers la miniaturisation et la portabilité, la carte souple FPC, grâce à sa capacité de câblage léger, pliable et tridimensionnel, peut réaliser l'intégration de circuits haute densité dans un espace limité, réduire l'utilisation de connecteurs et de faisceaux de câbles internes, améliorer l'efficacité et la fiabilité de l'assemblage de l'ensemble de la machine.

En principe, une bandelette de glycémie réagit avec un échantillon de sang pour produire un faible signal de courant proportionnel à la concentration de glucose, typiquement de niveau na. La carte souple FPC doit transmettre ce signal extrêmement faible à faible perte de l'interface de test à la puce de commande principale pour l'amplification et les opérations. Par conséquent, la conception du FPC doit se concentrer sur l'isolation des lignes à haute impédance, la commande de l'isolongueur et de l'impédance du trajet du signal et la capacité de suppression des interférences électromagnétiques externes. Le processus de traitement de ligne de précision peut garantir la précision de la ligne de marche et la performance d'isolation entre les lignes, la conception de la structure multicouche peut définir une couche de blindage dans la couche interne, réduire davantage le couplage de bruit et garantir la précision des résultats de mesure.

Les principaux avantages du produit sont les suivants: l'utilisation d'un substrat Pi haute performance et d'un processus de fabrication de précision, la précision de la ligne est élevée, ce qui peut répondre aux exigences de transmission à faible fuite de signaux de courant microscopiques; Structure compacte et légère, adaptée à la conception compacte du fuselage du glucomètre, facilitant l'intégration du montage SMT avec l'ensemble de la machine; La bonne cohérence du produit contribue à garantir la cohérence et la répétabilité des données de mesure de la glycémie lors de la production en série, conformément aux exigences strictes de l'électronique médicale en matière de stabilité de la qualité.

Hotline

+86-13826586185

Glycomètre FPC softpad est un composant électronique fabriqué à l'aide de la technologie de carte de circuit imprimé flexible, avec des caractéristiques telles que le câblage léger, mince, pliable et haute densité. Il est généralement installé à l'intérieur du glucomètre et est responsable de la connexion des composants clés tels que les capteurs, les processeurs, les écrans d'affichage du glucomètre, permettant une collecte et une transmission précises des données sur la glycémie.

Caractéristiques du produit

Mince et léger peut être plié:
- Glycomètre FPC softboard utilise un substrat flexible avec des caractéristiques minces et flexibles, capable de s'adapter à la disposition spatiale complexe à l'intérieur du glycomètre, améliorant l'intégration globale et la portabilité de l'appareil.
Conception de haute précision:
- Glycomètre FPC softboard utilise un processus de fabrication de haute précision pour assurer la stabilité et la fiabilité de la connexion du circuit. Il est capable de transmettre avec précision les données de glucose sanguin et d'améliorer la précision et la précision de mesure du glucomètre.
Excellentes propriétés électriques:
- Glycomètre FPC softboard a de bonnes propriétés électriques, y compris une faible impédance, une résistance d'isolation élevée, etc., capable d'assurer une transmission et un traitement stables des données glycémiques.
Bonne biocompatibilité:
- Glycomètre FPC softboard utilise des matériaux et des processus spéciaux dans le processus de fabrication pour assurer une bonne biocompatibilité. Cela lui permet de rester sûr et inoffensif au contact de la peau ou du sang humain.
Conception imperméable à l'eau et à la poussière:
- Le glycomètre FPC softboard est généralement conçu avec une conception étanche à l'eau et à la poussière, capable de maintenir des performances stables dans des environnements humides ou poussiéreux. Cela contribue à prolonger la durée de vie et la fiabilité du glucomètre.

Domaines d'application

Les plaques souples FPC de glucomètre sont principalement utilisées dans les dispositifs médicaux tels que les glucomètres pour permettre l'acquisition, la transmission et le traitement des données de glucose sanguin. Il convient à de nombreux scénarios tels que l'auto - test à domicile, le diagnostic à l'hôpital et offre un service pratique de surveillance de la glycémie aux personnes atteintes de diabète.

Structure et matériaux

Glycomètre FPC softboard se compose généralement de:

Substrat: fait de matériaux flexibles tels que le Polyimide ou le polyester avec une bonne flexibilité et résistance à la température.
Feuille de cuivre: attachée à un substrat, formant une voie conductrice. L'épaisseur et la largeur de la Feuille de cuivre peuvent être ajustées au besoin pour répondre aux différentes exigences de conception de circuit.
Film de couverture: utilisé pour protéger le circuit contre les interférences et les dommages de l'environnement extérieur. Le film de revêtement est généralement réalisé dans des matériaux tels que le Polyimide ou le polyester, avec une bonne isolation et résistance à l'abrasion.
Adhésif: utilisé pour coller des composants tels que la Feuille de cuivre et le film de couverture ensemble pour former une structure de circuit complète. Les adhésifs doivent avoir une bonne résistance au collage et une bonne résistance à la température.

Processus de production

Le processus de production de glycomètre FPC softboard comprend plusieurs étapes telles que l'ouverture, le forage, le placage, le transfert graphique, la gravure, la détection, l'ajustement du film de couverture, le laminage, le poinçonnage, le placage, le test, etc. Chaque étape nécessite un contrôle strict des paramètres de processus et des exigences de qualité pour assurer la performance et la fiabilité du produit final.

En résumé, le glucomètre FPC softboard est un composant électronique avec des caractéristiques telles que la conception mince et légère, pliable et de haute précision, qui joue un rôle important dans les dispositifs médicaux tels que le glucomètre. Son champ d'application est large, le processus de production est complexe et nécessite un contrôle strict des exigences de qualité et des paramètres de processus.
