Circuito impreso flexible

Tablero blando FPC de electrónica automotriz

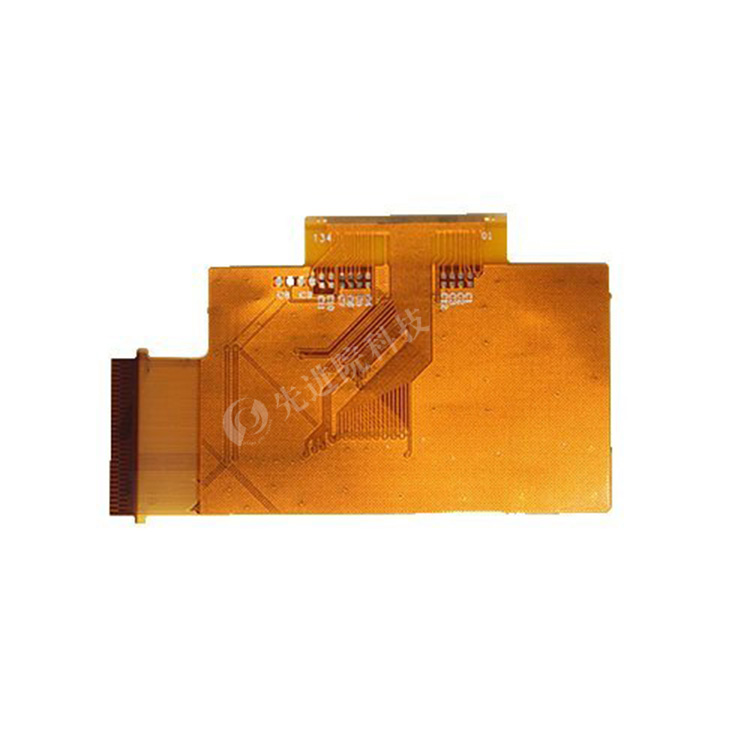

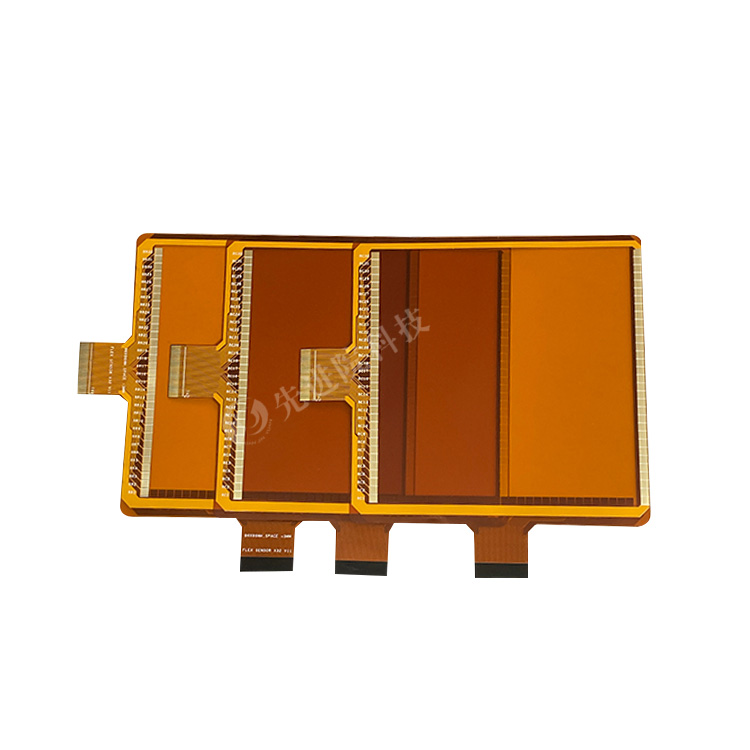

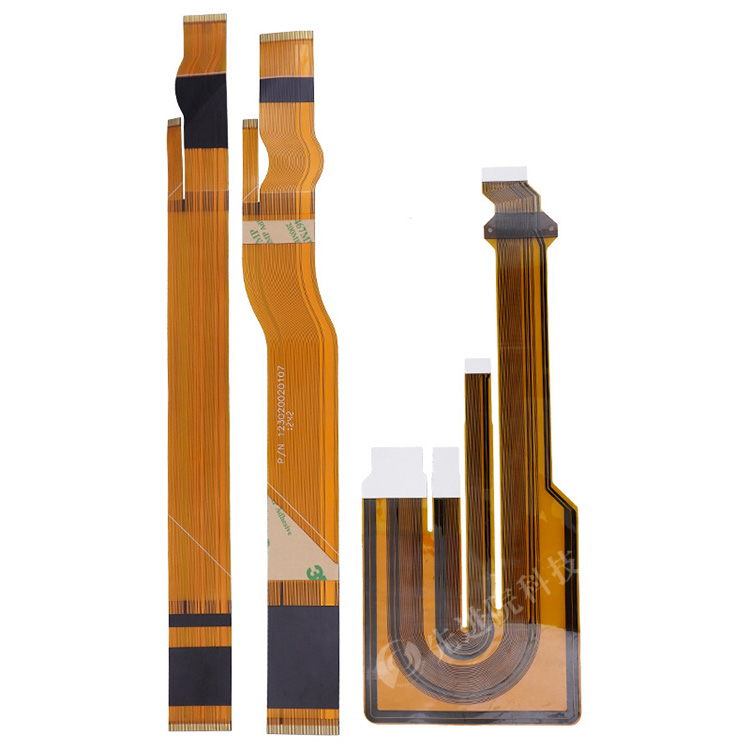

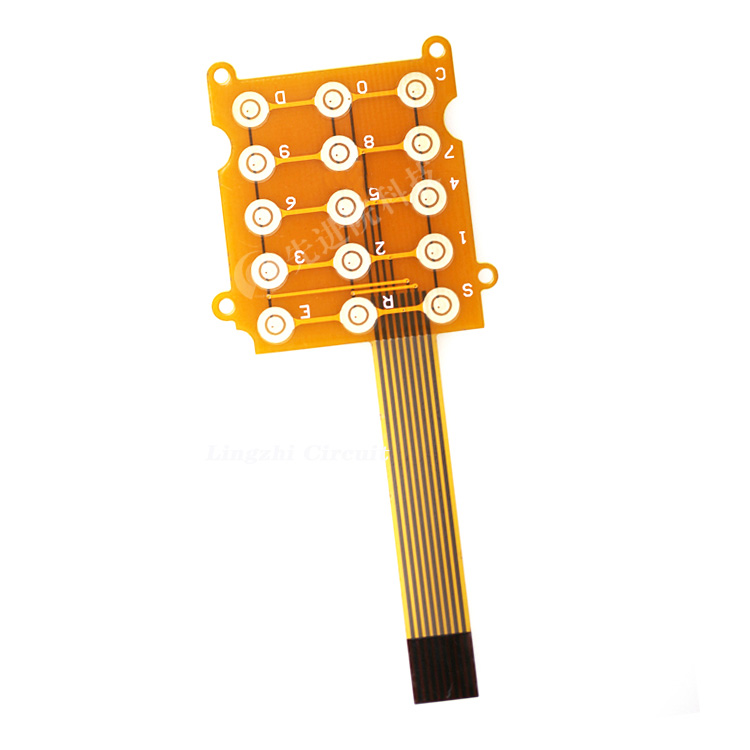

Tablero blando FPC de electrónica automotriz

La placa blanda FPC de electrónica automotriz es una placa de circuito flexible diseñada especialmente para la interconexión eléctrica interna de equipos electrónicos automotrices, que asume funciones de conexión eléctrica como transmisión de datos de alta velocidad, procesamiento de señales, accionamiento de pantalla y gestión de energía. Con la tendencia de desarrollo de la inteligencia, la electrificación y el peso ligero de los vehículos, los sistemas electrónicos a bordo se han vuelto cada vez más complejos, lo que plantea mayores requisitos para la utilización del espacio, el control del peso y la fiabilidad de los programas de interconexión. Con las ventajas de ligereza, flexibilidad, alta densidad de cableado e instalación tridimensional, la placa blanda FPC puede reemplazar el arnés tradicional y el PCB rígido, completar la integración de circuitos de alta densidad en un espacio limitado, reducir el número de conectores, reducir el peso del sistema y mejorar la integración y fiabilidad de la arquitectura eléctrica del vehículo.

En principio, la placa blanda FPC electrónica automotriz debe garantizar la integridad de la señal y la estabilidad eléctrica en condiciones adversas como cambios de rango de temperatura amplio, vibraciones continuas e interferencia electromagnética. Toda la línea del producto cumple con la certificación de fiabilidad AEC - q200 y el estándar del sistema iatf 16949, con una capacidad de trabajo de temperatura ancha de - 40 ° C a 125 ° c (hasta 150 ° c), así como excelentes características de resistencia a la vibración y Envejecimiento. El diseño de la estructura multicapa puede establecer una capa de blindaje en la capa Interior para inhibir el impacto de la interferencia electromagnética externa en las señales de alta velocidad y las señales analógicas sensibles; El diseño de emparejamiento de resistencia garantiza la pérdida de eco y la calidad de la señal de la transmisión de datos de alta velocidad; El proceso de soldadura altamente confiable garantiza la fiabilidad de la conexión de los puntos de soldadura en condiciones de ciclo de temperatura a largo plazo y tensión mecánica, y cumple con los requisitos de uso durante todo el ciclo de vida del automóvil.

La ventaja central de este producto es que el sustrato y la ruta del proceso cumplen con los requisitos de amplio rango de temperatura, resistencia al envejecimiento y fiabilidad a largo plazo del nivel de especificación del automóvil; La estructura de blindaje multicapa garantiza la calidad de transmisión de señales de alta velocidad en entornos electromagnéticos complejos; La consistencia y trazabilidad del producto es buena, se adapta a las necesidades de fabricación de la coexistencia de la producción en masa de electrónica automotriz y la personalización en pequeños lotes, y proporciona soluciones de interconexión flexibles altamente confiables para sistemas clave como la gestión de baterías bms, pantallas de visualización a bordo, sensores y ECU para garantizar la seguridad y estabilidad a largo plazo de la conducción.

Hotline

+86-13826586185

La placa blanda FPC electrónica automotriz es una placa de circuito altamente flexible hecha de procesos y materiales de fabricación avanzados. Puede adaptarse a la compleja distribución espacial del Interior del automóvil, garantizar una conexión estable entre los componentes electrónicos y proporcionar una garantía confiable para el funcionamiento normal del sistema electrónico del automóvil.

Características del producto

Buena flexibilidad: el tablero blando FPC de electrónica automotriz tiene una buena flexibilidad, se puede doblar y doblar, y se adapta a varios espacios irregulares en el interior del automóvil, como grietas en el salpicadero, la consola central, la puerta y otras partes.
Ligero y portátil: delgado y ligero, lo que ayuda al diseño ligero del automóvil, reduce el consumo de combustible y las emisiones del vehículo y mejora el rendimiento y el ahorro de combustible del vehículo.
Alta fiabilidad: utilizando materiales de alto rendimiento como poliimida como sustrato, tiene una buena resistencia a la temperatura, resistencia a la corrosión y resistencia sísmica, y puede funcionar de manera estable a largo plazo en un ambiente de trabajo hostil para automóviles.
Altamente integrado: puede integrar una variedad de componentes y líneas electrónicas, realizar funciones como transmisión de señal y distribución de energía, reducir los puntos de soldadura y conexión, y mejorar la estabilidad y fiabilidad del sistema.

Composición del producto

El tablero blando FPC de electrónica automotriz generalmente consta de las siguientes partes:

Sustratos: materiales comunes de poliimida (pi) o poliéster (pet), con buena resistencia a altas temperaturas y aislamiento.
Lámina de cobre: se utiliza para formar líneas conductoras, con buenas propiedades conductoras.
Película de cubierta: cubre la superficie de la lámina de cobre y desempeña un papel protector para evitar daños en el circuito.
Capa de pegamento: para la adhesión entre capas, aumentar la estabilidad de la estructura.

Área de aplicación

El tablero blando FPC de electrónica automotriz es ampliamente utilizado en varios sistemas electrónicos dentro del automóvil, incluyendo, pero no limitado a:

Sistema de control de potencia: como la unidad de control del motor, la unidad de control de caja de cambios, el sistema de gestión de baterías, etc., para lograr un control y monitoreo precisos del sistema de potencia.
Sistemas electrónicos de carrocería: como sistemas de iluminación (faros, luces traseras, luces de ambiente en el automóvil, etc.), sistemas de control de ventanas, sistemas de ajuste de asientos, sistemas de ajuste de espejos retrovisores, sistemas de control de cerraduras de puertas, etc., para proporcionar una experiencia de operación cómoda y conveniente.
Sistemas de infoentretenimiento: como pantallas de visualización a bordo, sistemas de sonido, sistemas de navegación, etc., se encargan de transmitir señales de audio, video, imágenes, etc., proporcionando abundantes servicios de entretenimiento e información para los conductores y pasajeros.
Sistema de asistencia a la conducción autónoma: la conexión entre radares, cámaras, sensores y otros equipos realiza una transmisión de datos de alta velocidad y estable para garantizar el funcionamiento normal del sistema de asistencia a la conducción autónoma.

Ventajas del producto

Mejorar el rendimiento del vehículo: la aplicación de la placa blanda FPC electrónica del automóvil ayuda al diseño ligero del automóvil, reduce el consumo de combustible y las emisiones, y mejora el rendimiento del vehículo y el ahorro de combustible.
Aumentar la libertad de diseño: las características de buena flexibilidad permiten que la placa blanda FPC de la electrónica automotriz se adapte a un diseño espacial complejo, proporcionando más posibilidades para el diseño de sistemas electrónicos automotrices.
Mejorar la fiabilidad del sistema: las características altamente integradas reducen los puntos de soldadura y conexión, reducen la probabilidad de falla y mejoran la estabilidad y fiabilidad del sistema electrónico automotriz.

El tablero blando FPC de electrónica automotriz desempeña un papel importante en los sistemas electrónicos automotrices modernos con sus características únicas de flexibilidad, ligereza y portabilidad, alta fiabilidad y alta integración. Con el desarrollo continuo de la tecnología electrónica automotriz y la mejora de los requisitos de rendimiento automotriz de los consumidores, las perspectivas de aplicación de la placa blanda FPC de electrónica automotriz serán más amplias.
