Circuito impreso flexible

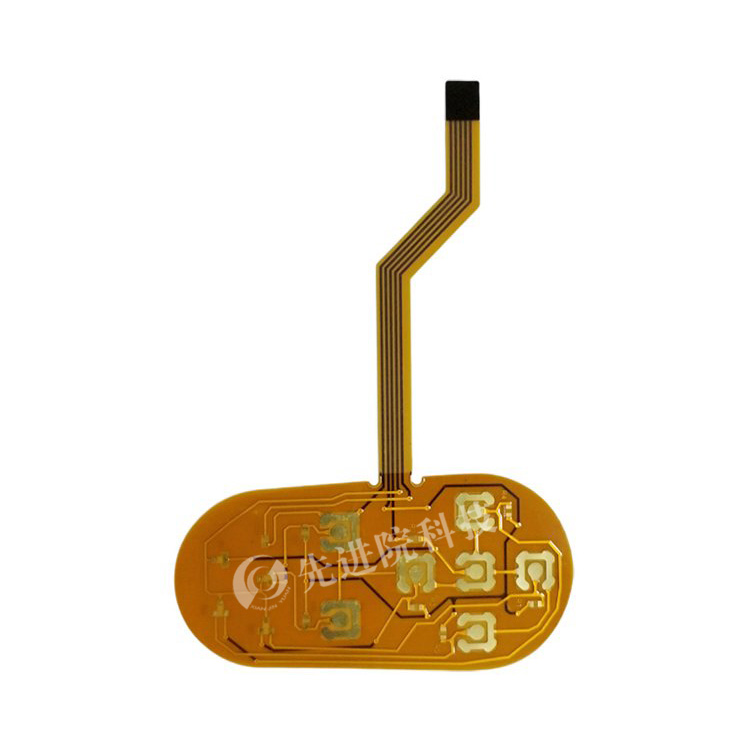

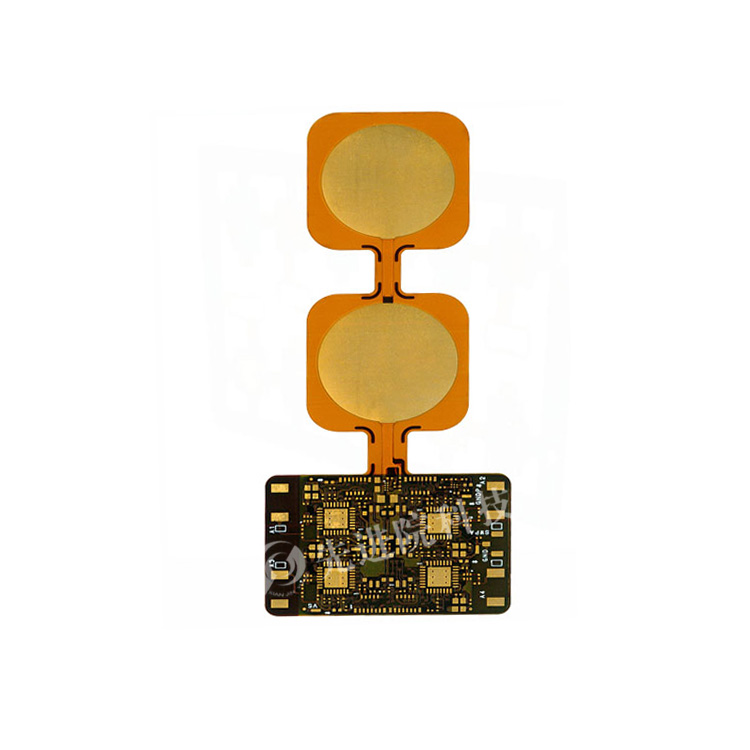

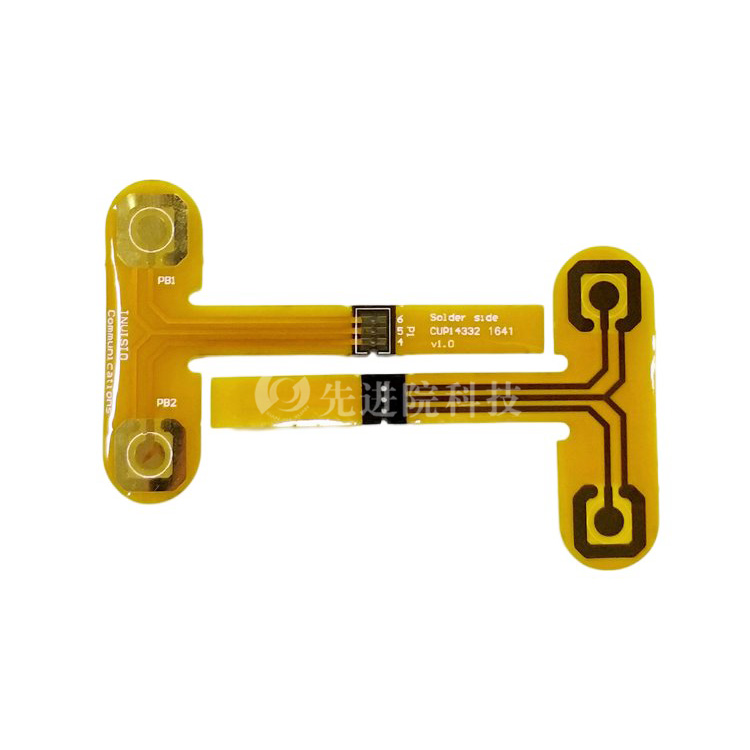

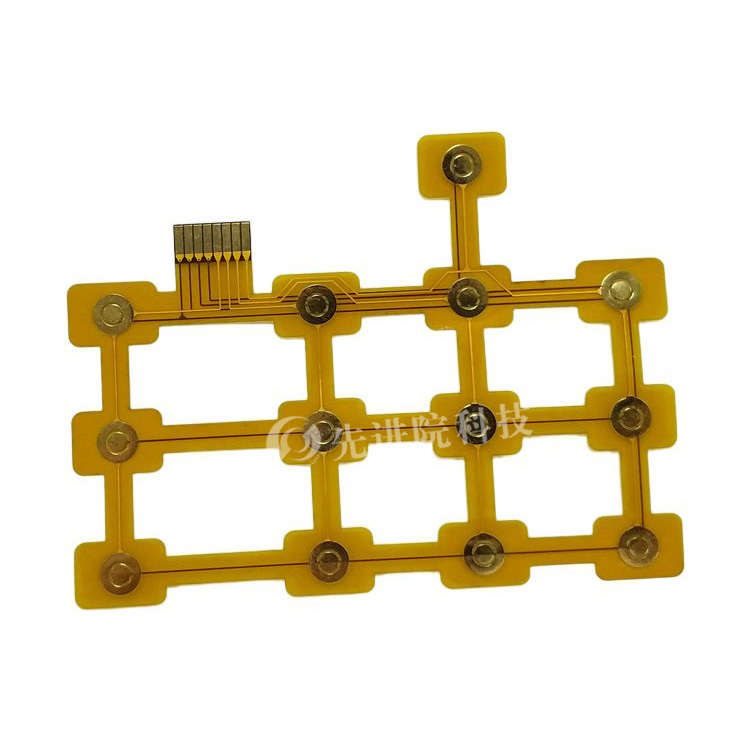

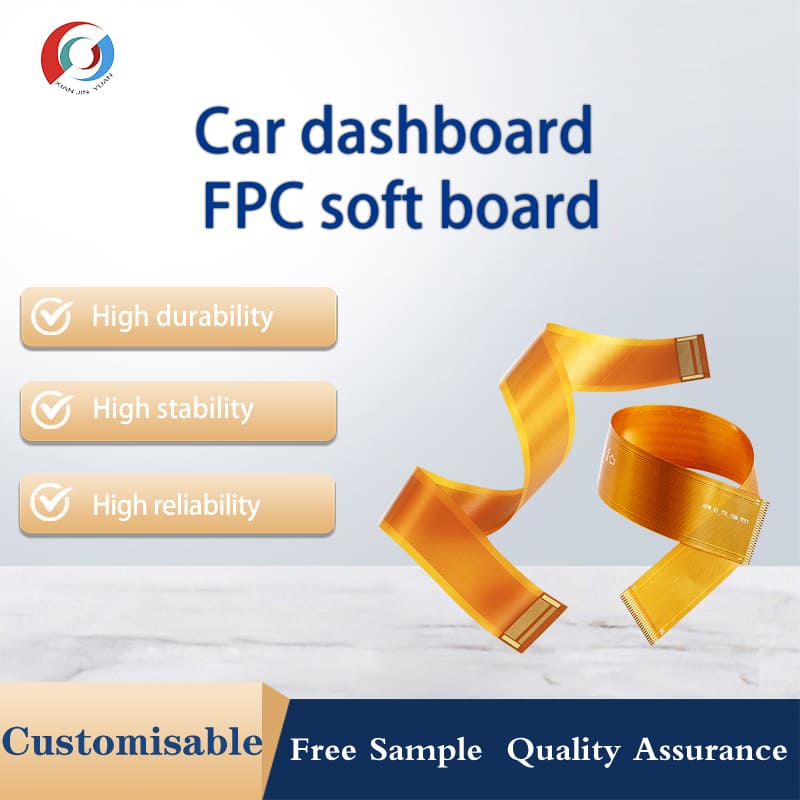

Tablero blando FPC del salpicadero del automóvil

Tablero blando FPC del salpicadero del automóvil

El tablero blando FPC del salpicadero del automóvil es una placa de circuito flexible diseñada especialmente para la interconexión eléctrica del conjunto del salpicadero del automóvil, que integra la unidad de visualización TFT / lcd, el control del motor de paso, la Retroiluminación LED y la comunicación can - bus. Con la evolución de los instrumentos automotrices de los punteros mecánicos tradicionales a los instrumentos LCD y híbridos totalmente digitales, el salpicadero debe procesar datos de visualización, comunicación de autobuses, ajuste de retroiluminación y conducción de motores al mismo tiempo, lo que plantea mayores requisitos para la integración y fiabilidad del circuito. Con las características de ligereza, flexibilidad y alta densidad de cableado, el tablero blando FPC puede completar la integración multifuncional en un espacio limitado, simplificar la estructura interna del instrumento y adaptarse al diseño de forma de los paneles de instrumentos de diferentes modelos.

En principio, el tablero blando FPC del salpicadero debe garantizar la integridad y sincronización de todo tipo de señales en condiciones de entorno electromagnético complejo y fluctuaciones de temperatura significativas en el automóvil. El proceso de grabado de alta precisión garantiza la precisión gráfica y el rendimiento de aislamiento entre líneas finas y densas, evitando el riesgo de conversación cruzada de señales y cortocircuito. El diseño de la estructura multicapa puede establecer una capa de blindaje especial para inhibir el impacto de la interferencia electromagnética externa en los datos de visualización y las señales de comunicación Can. El producto pasa la certificación de fiabilidad AEC - q200 y el estándar del sistema iatf 16949, y tiene una capacidad de trabajo de temperatura amplia de - 40 ° C a 105 ° c, excelentes características de resistencia a interferencias electromagnéticas y una vida útil de diseño de más de 10 años para garantizar un funcionamiento estable y confiable durante todo el ciclo de vida.

Las ventajas centrales de este producto son: el proceso de grabado de alta precisión realiza un diseño preciso del circuito y garantiza la estabilidad de la transmisión paralela de múltiples señales; El sustrato de nivel de especificación del vehículo y los estándares de fabricación cumplen con los requisitos de amplio rango de temperatura y fiabilidad a largo plazo; El diseño integrado multifuncional integra la unidad de visualización, el control del motor y la comunicación de bus en un solo circuito flexible, proporcionando una solución de interconexión eléctrica altamente confiable para instrumentos digitales e híbridos.

Hotline

+86-13826586185

La placa blanda FPC del salpicadero del automóvil es una placa de circuito flexible diseñada especialmente para el salpicadero del automóvil, que tiene las características de delgado, flexible, alta fiabilidad y cableado de alta densidad. Puede cableado flexible en una compleja estructura espacial dentro del salpicadero, realizar una conexión eficiente entre los componentes electrónicos y proporcionar al conductor información precisa sobre el vehículo.

Características del producto

Diseño flexible: el tablero blando FPC del salpicadero del automóvil tiene una buena flexibilidad y se puede adaptar a la compleja distribución espacial dentro del salpicadero, lo que facilita el cableado en un espacio estrecho.
Ligero y portátil: su espesor es delgado y ligero, lo que ayuda a reducir el peso general del salpicadero, al tiempo que ahorra espacio y hace que el diseño del salpicadero sea más compacto.
Alta fiabilidad: fabricado con materiales de alto rendimiento, tiene una buena resistencia a la temperatura, corrosión y resistencia sísmica, y puede funcionar de manera estable a largo plazo en un ambiente de trabajo hostil para automóviles.
Cableado de alta densidad: integrar una gran cantidad de componentes y líneas electrónicas en un espacio limitado para realizar funciones como transmisión de señal y distribución de energía, mejorando la estabilidad y fiabilidad del sistema.

Composición del producto

El tablero blando FPC del salpicadero del automóvil generalmente consta de las siguientes partes:

Sustrato: generalmente se utilizan materiales de alto rendimiento como poliimida (pi), que tienen una buena propiedades de aislamiento y resistencia a altas temperaturas.
Lámina de cobre: forma una línea eléctrica que se encarga de la transmisión de corriente y señal. El grosor de la lámina de cobre y el diseño de la línea se ajustarán de acuerdo con las necesidades de diseño específicas.
Película de cubierta: cubre la superficie de la lámina de cobre y desempeña un papel protector para evitar daños en el circuito. La película de cubierta también tiene ciertas propiedades ignífugas, lo que mejora la seguridad de la placa de circuito.
Adhesivo: utilizado para laminar sustratos, láminas de cobre y películas de recubrimiento juntas para formar una estructura sólida. La selección del adhesivo debe tener en cuenta factores como su resistencia a la temperatura, resistencia a la corrosión y resistencia a los terremotos.

escenarios de aplicación

El tablero blando FPC del salpicadero del automóvil es ampliamente utilizado en varios salpicaderos del automóvil y se encarga de conectar varios componentes electrónicos, como velocímetros, tacómetros, medidores de aceite, medidores de temperatura del agua y otros indicadores y botones de control. Realiza la transmisión de señales y la distribución de energía entre estos componentes electrónicos, asegurando el funcionamiento normal del salpicadero y la visualización precisa de la información del vehículo.

Ventajas del producto

Mejorar la libertad de diseño: el diseño flexible del tablero blando FPC del salpicadero del automóvil hace que el diseño del salpicadero sea más flexible y diverso, lo que puede satisfacer las necesidades de diseño del salpicadero de diferentes modelos.
Simplificar el proceso de cableado: lograr un cableado de alta densidad en un espacio limitado reduce el uso de arneses de cables tradicionales, simplifica el proceso de cableado y mejora la eficiencia de la producción.
Mejorar la estabilidad del sistema: fabricado con materiales de alto rendimiento, tiene una buena resistencia a la temperatura, corrosión y resistencia sísmica, lo que mejora la estabilidad y fiabilidad del sistema.

Como componente importante del Interior del salpicadero del automóvil, el tablero blando FPC del salpicadero del automóvil proporciona un fuerte apoyo para el desarrollo del salpicadero del automóvil con sus características de diseño flexible, Portabilidad ligera, alta fiabilidad y cableado de alta densidad. Con el progreso continuo de la tecnología electrónica automotriz y el enriquecimiento de las funciones del salpicadero automotriz, el tablero blando FPC del salpicadero automotriz jugará un papel más importante en el futuro.
