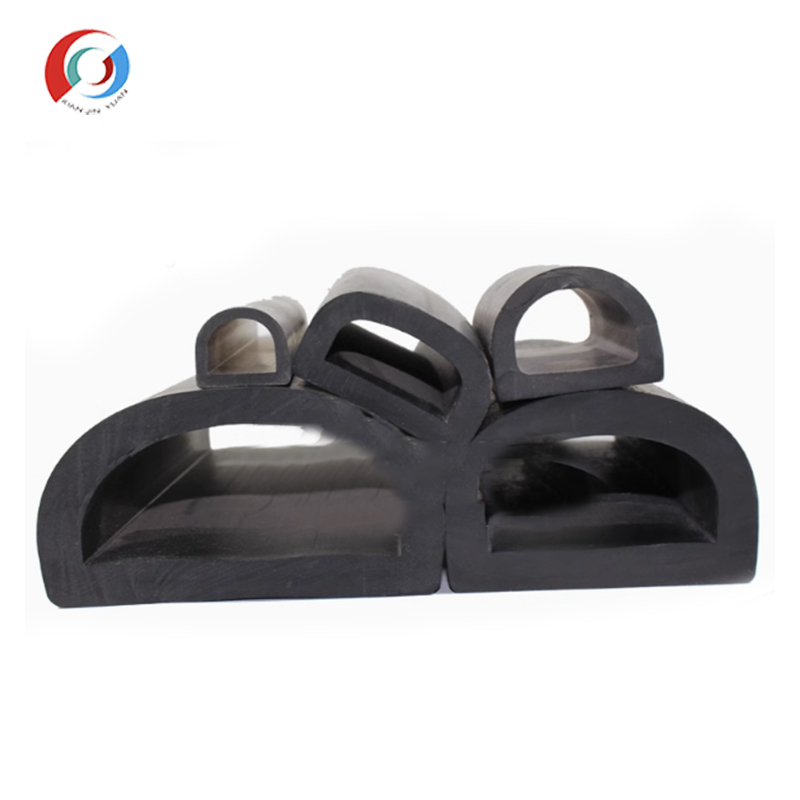

Tiras de Goma conductoras huecas de tipo D | cuando la sección transversal de tipo D se encuentra con la estructura hueca - redefine la eficiencia de ingeniería del sellado y el blindaje

I. ¿ por qué es "tipo d" y por qué es "hueco" - entender la lógica de rendimiento desde el diseño de la sección transversal

La función central de las tiras de Goma conductoras es formar un canal conductor continuo entre las dos superficies de coordinación metálica para lograr el blindaje electromagnético, al tiempo que proporciona sellado ambiental. Diferentes formas de sección corresponden a diferentes escenarios de instalación y requisitos mecánicos: el diseño de tiras de Goma conductoras huecas de tipo D responde precisamente a las dos limitaciones más realistas en la práctica de ingeniería: la adaptabilidad del espacio de instalación y la economía de la fuerza de cierre.

El valor de la sección transversal en forma de D radica en la eficiencia de ajuste. En comparación con las secciones circulares o rectangulares, la superficie inferior plana del tipo D puede formar una mayor superficie de contacto efectiva con el plano de montaje, proporcionando una presión de sellado más estable y una resistencia de contacto más baja a la misma cantidad de compresión. Esto es particularmente crítico para escenarios que requieren sellado plano, como el marco de la puerta del Gabinete y la interfaz del panel: el diseño del tipo D hace que las tiras de Goma conductoras no sean fáciles de rodar o desviarse después de la instalación y mantengan una posición estable durante el uso a largo plazo.

El valor de la estructura hueca es más diverso. La cavidad interna hace que las tiras de Goma absorban el estrés a través de la deformación en lugar de la transferencia de volumen cuando se comprimen, logrando así un mayor viaje de compresión con una fuerza de cierre más baja. Las tiras de Goma conductoras de la estructura hueca pueden reducir efectivamente la fuerza de cierre y lograr requisitos de tensión más pequeños para la superficie de la brida bajo la misma eficiencia de blindaje. En escenarios como puertas de Gabinete y tapas de mantenimiento que requieren apertura y cierre frecuentes, la baja fuerza de cierre significa que la operación es más conveniente y el mecanismo de bloqueo es más ligero. El diseño hueco también reduce significativamente el peso por unidad de longitud y reduce el costo de los materiales: en los equipos aeroespaciales y portátiles, el ahorro de cada gramo de peso tiene una importancia de ingeniería. Algunos productos pueden lograr una eficiencia de blindaje de más de 100 dB en la banda de 50 MHz a 10 ghz. Hay productos que pueden lograr hasta un 70% de compresión con una fuerza de cierre extremadamente baja, con flexibilidad y excelente rendimiento de blindaje.

2. desde la selección de rellenos hasta la implementación de propiedades: la sinergia entre la red eléctrica y la matriz elástica

Las propiedades de las tiras de Goma conductoras huecas de tipo D están arraigadas en su sistema compuesto de materiales. Se basa en caucho de silicona o caucho de fluorosilicio para formar una red eléctrica tridimensional llenando uniformemente partículas conductoras (como aluminio plateado, cobre plateado, níquel - carbono, etc.).

En este sistema, la matriz de caucho de silicona proporciona recuperación elástica, resistencia a la intemperie y durabilidad del sellado, y el rango de temperatura de trabajo cubre de - 55 ° C a 200 ° c; El sistema de caucho fluorosilícico es más tolerante a la erosión de combustibles y disolventes. Los rellenos conductores son responsables de establecer rutas conductoras de baja resistencia. La sinergia de las dos funciones permite que las tiras de Goma conductoras huecas de tipo D no solo mantengan un contacto eléctrico estable en estado de compresión, sino que también mantengan una barrera efectiva contra el vapor de agua y el polvo. El nivel de protección de algunos productos puede alcanzar ip68.

Los diferentes sistemas de relleno corresponden a diferentes intervalos de resistencia al volumen y eficiencia de blindaje: el sistema de aluminio plateado tiene una excelente conductividad eléctrica, que puede ser tan baja como 0008 - 0012 Omega · cm; el sistema de cobre plateado tiene una mejor conductividad eléctrica, alrededor de 0002 - 0004 Omega · cm; y el sistema de grafito plateado de níquel suele estar en un rango ≤ 0,1 Omega · cm, con una mayor relación calidad - precio. Diferentes sistemas de relleno proporcionan un espacio de equilibrio flexible entre la conductividad eléctrica, la eficiencia del blindaje y el costo. En términos de eficiencia de blindaje, la eficiencia de blindaje de las tiras de Goma conductoras huecas d típicas en puntos de frecuencia de 2ghz puede alcanzar los 95 db.

La tecnología avanzada de la Academia puede seleccionar con flexibilidad el sistema de relleno y el tamaño de la sección transversal de acuerdo con los requisitos de los clientes para la banda de blindaje, el itinerario de compresión de la superficie de la brida y el presupuesto de costos, proporcionando una gama completa de productos desde el nivel comercial hasta el nivel militar.

Tres y tres escenarios básicos de aplicación: desde gabinetes de comunicación hasta equipos militares

Los equipos de comunicación y los centros de datos son uno de los campos con mayor demanda de tiras de Goma conductoras huecas de tipo D. En la Estación base 5g, el Gabinete de comunicación y el Gabinete del servidor del Centro de datos, la brecha entre la puerta del Gabinete y el cuerpo del Gabinete es el canal de fuga electromagnética más importante. Las tiras de Goma conductoras huecas de tipo D se utilizan ampliamente en las ranuras de sellado de las puertas del armario, completando el blindaje EMI y el sellado ambiental. Una costura ahorra un esquema de dos piezas de "tiras de Goma de caña metálica", pero también evita la diferencia de potencial entre los dos conjuntos de piezas y la tolerancia acumulada en el montaje. El mercado mundial de juntas de blindaje EMI exprimidas se ha valorado en 650 millones de dólares en 2025 y se espera que supere los 1.060 millones de dólares en 2032. A medida que los centros de datos de Ia continúan expandiéndose, la demanda de sellos conductores para equipos de comunicación de alta frecuencia está creciendo rápidamente.

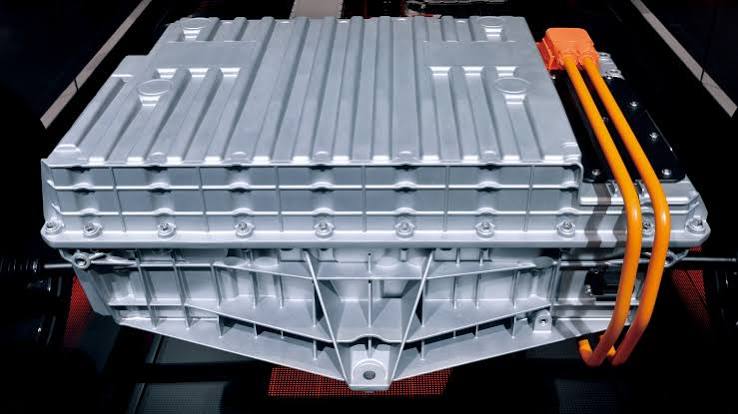

Los vehículos de nueva energía y los sistemas eléctricos son las direcciones de aplicación con mayor crecimiento de las tiras de Goma conductoras huecas de tipo D. La arquitectura eléctrica de los vehículos de nueva energía plantea un doble desafío para la compatibilidad electromagnética y la protección contra sellos. Entre el sistema de gestión de baterías (bms) y la carrocería, las tiras de Goma conductoras huecas D no solo evitan que el vapor de agua y el polvo invadan los circuitos sensibles, sino que también garantizan la ruta de tierra de baja resistencia entre el paquete de baterías y la carrocería. En el sellado de la carcasa de la unidad de control eléctrico (ecu), la ventaja de ajuste de la sección transversal en forma de D hace que la instalación sea más confiable. Las características de baja fuerza de cierre de la estructura hueca la hacen particularmente adecuada para dispositivos electrónicos a bordo sensibles a la presión de instalación. El mercado mundial de caucho de silicona conductor se ha valorado en 9.460 millones de dólares en 2025 y se espera que crezca a 22.480 millones de dólares en 2034.

La industria militar y la aeroespacial representan el campo de aplicación en el que las tiras de Goma conductoras huecas d requieren los mayores requisitos de fiabilidad. Las tiras de Goma conductoras huecas D han pasado la certificación de especificación de las juntas de blindaje de elástico conductor estándar estadounidense mil - dtl - 83528 y se enumeran en la lista de productos calificados de la Oficina de Logística de defensa nacional. Esta especificación establece estándares técnicos completos para las juntas de blindaje de elástico conductor, desde la composición del material hasta las pruebas de rendimiento. Los productos cumplen con los requisitos de nivel militar en términos de resistencia a la compresión y deformación, adaptabilidad ambiental, etc. En los gabinetes electrónicos militares, sistemas de radar, cabinas de equipos aviónicos y equipos de comunicación por satélite, las características ligeras de las tiras de Goma conductoras huecas d tienen un importante valor de ingeniería para las naves espaciales aéreas, al tiempo que garantizan el sellado electromagnético.

IV. puntos clave de selección y sugerencias de diseño

Al seleccionar tiras de Goma conductoras huecas de tipo d, los ingenieros deben centrarse en las siguientes dimensiones: sistema de relleno y propiedades conductoras - diferentes rellenos corresponden a diferentes resistencias de volumen y eficiencia de blindaje, que deben coincidir de manera integral con el presupuesto de costos de acuerdo con los requisitos EMC del equipo; Dureza y deformación permanente de compresión - el nivel de dureza debe seleccionarse razonablemente de acuerdo con los requisitos de diseño de la ranura de instalación y fuerza de cierre, y la estructura hueca permite una cantidad de compresión del 10% al 50%; Tolerancia ambiental - es necesario evaluar el rango de temperatura de trabajo, el riesgo de corrosión química (como combustible, disolvente, etc.) y los requisitos de nivel retardante de llama (como ul94 V - 0); Personalización de la sección transversal - las tiras de Goma conductoras huecas de tipo D se pueden personalizar de manera flexible a través del proceso de extrusión, apoyando la personalización completa desde las especificaciones estándar hasta las secciones transversales en forma especial.

La tecnología avanzada de la Academia proporciona soporte técnico de todo el proceso, desde el diseño de secciones transversales, la selección de materiales hasta la producción de prueba de muestras y la entrega por lotes, ayudando a los clientes a incorporar el esquema de sellado conductor hueco D en la consideración del sistema en las primeras etapas del diseño de compatibilidad electromagnética.

V. perspectivas

El mercado mundial de juntas de Goma conductoras continúa expandiéndose a una tasa de crecimiento anual compuesta de alrededor del 4,4% al 4,5%. Se espera que el mercado mundial de juntas de blindaje EMI exprimidas crezca a una tasa de crecimiento anual compuesta del 7,28%, y se espera que supere los 1.060 millones de dólares en 2032. Las ventas del mercado mundial de juntas blindadas EMI han alcanzado los 283 millones de dólares en 2025 y se espera que alcancen los 557 millones de dólares en 2032. Bajo el despliegue continuo de la infraestructura de comunicación 5g / 6g, la evolución profunda de la electrificación e inteligencia de los vehículos y la actualización acelerada de los equipos aeroespaciales, las tiras de Goma conductoras huecas de tipo D con doble función de blindaje EMI y sellado ambiental están pasando de la "selección profesional" a la configuración estándar del diseño de tolerancia electromagnética de los equipos electrónicos.

Al mismo tiempo, la industria está evolucionando hacia una dirección más refinada: la nanomodificación de los rellenos conductores, la mejora continua de la precisión de extrusión y la optimización de la eficiencia de blindaje para bandas de frecuencia más alta (ondas milimétricas), están ampliando constantemente los límites de rendimiento de las tiras de caucho conductores huecas D. Advanced Academy (shenzhen) Technology co., Ltd. continuará cultivando profundamente el campo del elástico conductor para proporcionar a los clientes soluciones de sellado conductor de mayor rendimiento y confiables con innovación de materiales y optimización de procesos.
