Las ondas electromagnéticas inhiben las placas absorbentes | cuando el ruido electromagnético se encuentra con una "esponja" - un terminador EMI que absorbe de la fuente en lugar de reflejar

¿I. ¿ por qué las placas absorbentes "absorben" ondas? - - el cambio de paradigma de la reflexión a la absorción

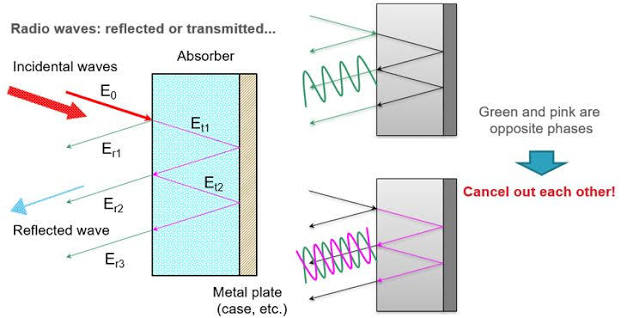

La diferencia esencial entre la placa absorbente de supresión de ondas electromagnéticas y el material de blindaje ordinario es que el material de blindaje es "bloqueo" y la placa absorbente es "tragar".

Las cubiertas de blindaje (como las telas conductoras metálicas y las láminas de cobre) utilizan capas conductoras para reflejar las ondas electromagnéticas hacia atrás - es cierto que bloquean la entrada de interferencias externas, pero las ondas reflejadas en el interior de la cavidad todavía existen y rebotan de un lado a otro en la pared interior de las cubiertas de blindaje, formando ondas estacionarias y resonancia de la cavidad, lo que puede agravar la interferencia con los elementos sensibles.

La placa de absorción de ondas tomó un camino completamente diferente. Suele estar compuesto por rellenos magnéticos (como polvo de aleación magnética blanda, ferritas, etc.) y sustratos de polímeros (como caucho de silicona, resina acrílica, etc.). Cuando las ondas electromagnéticas entran en el interior de la placa absorbente, el relleno magnético responde magnéticamente en el campo electromagnético alternativo, convirtiendo la energía de las ondas electromagnéticas en una pequeña cantidad de energía térmica y disipando a través de mecanismos como la pérdida de estancamiento magnético, la pérdida de vórtice y la resonancia natural.

En pocas palabras: la cubierta de blindaje "rebota" las ondas electromagnéticas y la placa absorbente "come" las ondas electromagnéticas. Para inhibir el ruido de campo cercano, eliminar la resonancia de la cavidad y mejorar la integridad de la señal, "comer" es mucho más eficaz que "rebotar".

¿2. habla de datos: ¿ cuánto puede "comer" la placa absorbente?

El rendimiento de la placa absorbente de supresión de ondas electromagnéticas finalmente debe ser respondido con datos.

La tasa de absorción es el indicador central para medir "cuánto se puede comer" de la placa absorbente. En bandas de frecuencia específicas, las absorbentes de alta calidad pueden lograr una tasa de absorción de ondas electromagnéticas de más del 90%. A 13,56 MHz (banda de trabajo nfc), la parte real de la permeabilidad magnética (mu ') puede alcanzar los 100 - 150. En el rango de banda ancha de 1 MHz - 10 ghz, los productos típicos pueden mantener un rendimiento de absorción de ondas estable.

La cobertura de banda determina "qué ondas se pueden comer". La banda de trabajo de las absorbentes flexibles principales cubre de 1 GHz a 40 ghz. Para la banda de ondas milimétricas 5G (24 - 40 ghz), algunos productos pueden lograr una tasa de absorción de ruido superior al 99% en la banda de 28 ghz. Entre 30 MHz y 10 GHz es la banda de interferencia más importante en los equipos electrónicos y de comunicación de consumo, y también es el rango de combate más eficaz para las placas absorbentes.

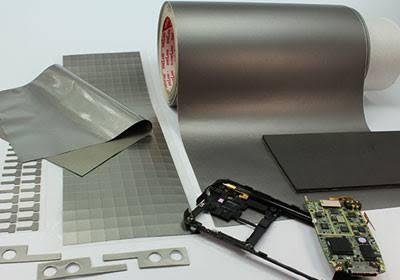

El grosor y la flexibilidad determinan "dónde se puede pegar". El espesor de la placa absorbente flexible puede oscilar entre 0,05 mm y 1,0 mm. Los productos ultradelgados ( < 0,1 mm) se pueden pegar fácilmente en pequeños espacios como cables flexibles fpc, superficies de chips y módulos de antena.

La investigación de la placa de absorción de ondas electromagnéticas de la marca de platino de la Ciencia y la tecnología avanzadas de la Academia ha logrado una capacidad de absorción de banda ancha de MHz a banda de ondas milimétricas regulando con precisión el tipo de relleno magnético, el tamaño de las partículas y la proporción de relleno, y el espesor se puede personalizar en un rango de 0,05 mm a 1,0 mm de acuerdo con las necesidades del cliente.

3. tres campos de batalla para la supresión de absorbedores de ondas electromagnéticas

Los teléfonos inteligentes y los dispositivos portátiles son las áreas con la mayor cantidad de absorbedores de supresión de ondas electromagnéticas. Dentro de los teléfonos inteligentes, el número de dispositivos de radiofrecuencia, antenas y bandas de comunicación está aumentando. La placa absorbente se puede pegar directamente al Cable flexible FPC para inhibir la interferencia de transmisión de alta frecuencia. Puede reducir el EMI interno (resonancia, conversación cruzada) en el marco blindado y reducir la interferencia de radiación de conducción de acoplamiento entre frecuencias bajas. Una marca de teléfono móvil ha pegado una placa absorbente de 0,1 mm de espesor en la cubierta blindada de la placa base de su modelo insignia. las mediciones reales muestran que el ruido electromagnético cerca del módulo de la Cámara se reduce en unos 8 db, y el problema de conversación cruzada de la señal al tomar fotos se ha mejorado significativamente.

Los equipos de comunicación 5g / 6g y ondas milimétricas representan la dirección de aplicación más exigente técnicamente. El despliegue a gran escala de las estaciones base 5G es el principal factor que impulsa la demanda de absorbedores. La frecuencia de funcionamiento de las ondas milimétricas 5G y los sistemas 6g ha aumentado a 28 GHz o incluso a una frecuencia más alta. La placa absorbente de ondas milimétricas logra un ajuste preciso de bandas específicas formando patrones finos en la superficie, con una tasa de absorción de ruido superior al 99% en la banda de 28 ghz. Un fabricante de equipos de comunicación pegó un absorbedor optimizado para 28 GHz en la pared interior de su módulo de antena AAU 5g, suprimiendo con éxito el exceso de radiación causado por la resonancia de la cavidad en 12 db.

El radar a bordo y la electrónica automotriz son las direcciones de aplicación de más rápido crecimiento. Los radares de ondas milimétricas a bordo (24 ghz, 77 GHz y otras bandas de frecuencia) plantean requisitos estrictos para la respuesta de frecuencia de los materiales absorbentes. La placa absorbente de ondas milimétricas se puede utilizar para inhibir la resonancia dispersa en la cavidad del radar y reducir la interferencia del lóbulo lateral. Adecuado para 24 ghz, 28 ghz, 77 GHz y otras bandas de radar a bordo. Las pastillas de supresión de ruido certificadas por el nivel de regulación de vehículos AEC - q200 se han utilizado ampliamente en escenarios con requisitos estrictos para emc, como entretenimiento de información a bordo, comunicaciones inalámbricas y unidades de control.

¿4. puntos clave de selección: ¿ cómo elegir un par de absorbedores para su equipo?

Cuando los ingenieros seleccionan absorbedores de supresión de ondas electromagnéticas, se recomienda comenzar con las siguientes dimensiones:

La banda de trabajo es la primera coincidencia. Las bandas de absorción óptimas de los diferentes sistemas de materiales son diferentes. NFC (13,56 mhz) requiere materiales de alta permeabilidad magnética (mu '> 100); La electrónica de consumo EMI (30 MHz - 6 ghz) requiere una capacidad de absorción de banda ancha; Las ondas milimétricas 5G (24 - 40 ghz) requieren fórmulas optimizadas para bandas de alta frecuencia.

El grosor y el espacio de instalación determinan la viabilidad. Las absorbentes flexibles oscilan entre 0,05 mm y 1,0 mm. El interior del teléfono móvil suele elegir un tipo ultrafino inferior a 0,1 mm; La Estación base y la electrónica automotriz pueden elegir un espesor convencional de 0,2 - 0,5 mm.

La tolerancia ambiental está relacionada con la fiabilidad a largo plazo. Es necesario evaluar el rango de temperatura de trabajo, el nivel de resistencia a la llama (como ul94 V - 0) y si se requiere la certificación de nivel de especificación del vehículo (aec - q200).

El método de instalación es el último proceso. La mayoría de las absorbentes de ondas tienen una capa de pegamento sensible a la presión acrílica en la parte inferior, que se puede pegar directamente a la fuente de ruido o a la superficie del dispositivo sensible, apoyando la troquelación en cualquier forma.

La tecnología avanzada de la Academia proporciona soporte técnico de todo el proceso, desde la selección de materiales, las pruebas de rendimiento hasta la producción de prueba de muestras y la entrega por lotes, ayudando a los clientes a incorporar el esquema de absorción de ondas electromagnéticas en la consideración general de la compatibilidad electromagnética en las primeras etapas del diseño del producto.

Se espera que el mercado mundial de materiales absorbentes de ondas electromagnéticas aumente de 5.060 millones de dólares en 2025 a 7.580 millones de dólares en 2030. El tamaño del mercado nacional de materiales absorbentes de ondas ha superado los 20 mil millones de yuanes. Bajo la tracción múltiple de la comunicación 5g / 6g, la electrónica de consumo de alta frecuencia, la inteligencia automotriz y la popularización de dispositivos portátiles, la placa absorbente de supresión de ondas electromagnéticas está pasando de la "selección profesional de materiales" a la configuración estándar del diseño de compatibilidad electromagnética de dispositivos electrónicos.

Advanced Academy (shenzhen) Technology co., Ltd. continuará cultivando profundamente el campo de los materiales absorbentes de supresión de ondas electromagnéticas para proporcionar a los clientes soluciones de compatibilidad electromagnética de mayor rendimiento y confiables con la innovación de materiales y la optimización de procesos.
