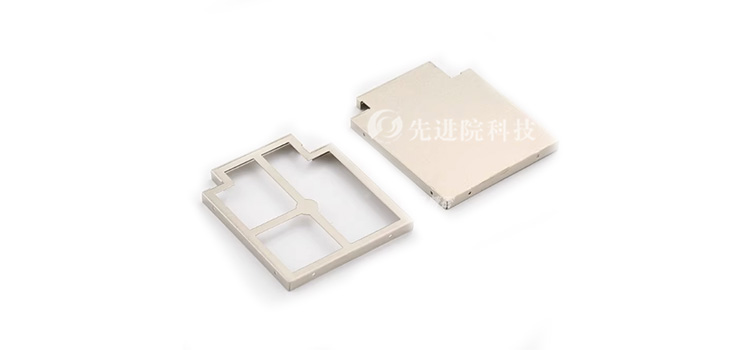

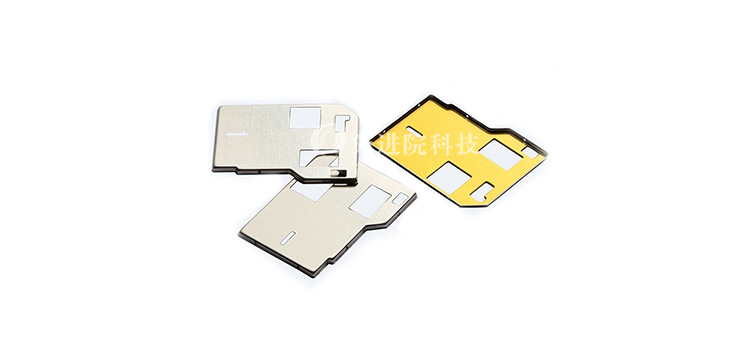

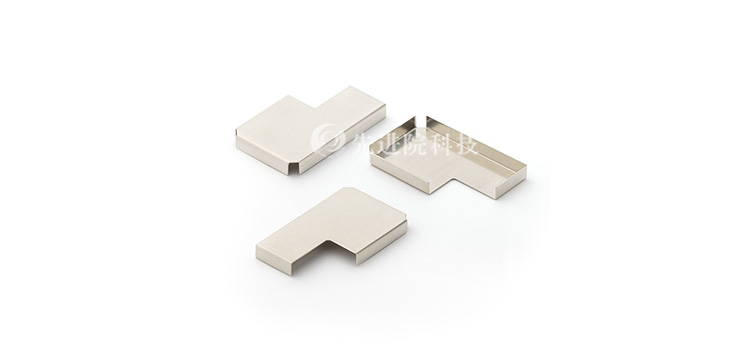

PCB屏蔽罩

PCB（印刷电路板）屏蔽罩是一种专门为保护PCB上的敏感组件免受电磁干扰（EMI）而设计的装置。这些屏蔽罩通常由导电材料制成，可以有效地屏蔽外部电磁场，同时也能防止PCB自身产生的电磁辐射干扰其他电子组件。

功能特性

PCB屏蔽罩主要由金属材料（如不锈钢、洋白铜、马口铁等）制成，通过金属屏蔽体将PCB板上的元部件、电路、组合件或整个系统的干扰源包围起来，从而实现以下功能：

1. 电磁屏蔽：防止外部电磁场对PCB板上的电路和元器件造成干扰，同时也防止PCB板上的电磁辐射泄漏到外部，影响其他电子设备。
2. 保护元器件：由于大多数电子元器件较为脆弱，容易受到外力损坏，PCB屏蔽罩可以有效地保护这些元器件免受机械冲击、静电放电等损害。
3. 提高电路性能：通过隔离干扰信号，降低电路系统的噪声级，提高信噪比，从而提升整个电路的性能。此外，屏蔽罩还可以减少电路板之间的泄漏电容和电感，进一步改善电路性能。

设计要点

在设计PCB屏蔽罩时，需要考虑以下要点：

1. 材料与厚度：常用的材料包括不锈钢、洋白铜和马口铁等。不锈钢屏蔽效果好且价格适中，但上锡困难；洋白铜屏蔽效果良好且易上锡，但价格相对较高；马口铁价格更低但屏蔽效果一般且易生锈。屏蔽罩的厚度需根据具体需求确定，一般不锈钢和洋白铜的底座厚度在0.2mm左右，盖子厚度在0.13mm左右。
2. 形状与尺寸：屏蔽罩的形状和尺寸需根据PCB板上的元器件布局和电路需求来确定。一般建议设计为矩形以避免增加生产难度。同时，屏蔽罩的高度应足够覆盖PCB板上的所有关键元器件，并确保与元器件之间保持一定的间隙以防止短路。
3. 接地与焊接：良好的接地是屏蔽罩发挥作用的关键。在设计过程中，应确保屏蔽罩与PCB板之间的接地连接可靠。此外，焊接方式也需特别注意，一般采用SMT（表面贴装技术）将屏蔽罩焊接在PCB板上。
4. 开孔与散热：在某些情况下，为了散热或便于调试和测量，需要在屏蔽罩上开孔。开孔位置和大小需根据具体需求来确定，并确保开孔不会显著降低屏蔽效果。

应用领域

1. 消费电子：
   • 在手机、平板电脑、笔记本电脑等消费电子产品中，PCB屏蔽罩用于保护内部电路板，减少电磁干扰，提高信号传输的稳定性。
2. 通信设备：
   • 在路由器、交换机、基站等通信设备中，PCB屏蔽罩用于保护核心电路板，减少电磁干扰，提高数据传输的可靠性。
3. 工业控制：
   • 在各种工业控制系统中，PCB屏蔽罩用于保护控制器电路板，减少电磁干扰，提高系统的稳定性和可靠性。
4. 汽车电子：
   • 在汽车电子系统中，PCB屏蔽罩用于保护发动机控制单元（ECU）、车身控制模块（BCM）等关键电路板，减少电磁干扰，提高车辆的可靠性和安全性。
5. 医疗器械：
   • 在高端医疗设备中，PCB屏蔽罩用于保护信号采集和处理电路板，减少电磁干扰，提高信号传输的准确性和稳定性。
