软磁吸波材料 | 当电磁波遇见磁损耗——高频时代的“隐形消音器”

一、电磁波的“消音器”：软磁吸波材料的工作原理

吸波材料的基本功能，是将入射的电磁波能量转化为热能并加以耗散，从而消除不必要的电磁反射与干扰。实现这一功能的核心机制主要有两种：介电损耗与磁损耗。

软磁吸波材料走的是“磁损耗”这条技术路线。它利用软磁材料（如铁氧体、羰基铁、铁硅铝合金粉末等）在交变电磁场中的磁化响应，通过磁滞损耗、涡流损耗以及自然共振或交换共振等机制将电磁能转化为热能。与单纯依赖介电损耗的材料相比，软磁吸波材料在低频至高频段具有更宽的吸收带宽和更优的阻抗匹配特性——这意味着电磁波能够“进入”材料内部而非在表面被反射，从而实现更彻底的吸收。

软磁吸波材料通常由微米级片状软磁合金粉末与聚合物基体（如硅橡胶、聚氨酯、丙烯酸树脂等）复合而成。片状粉末的取向排布能够显著提升材料在高频下的磁导率，而聚合物基体则赋予材料柔韧性和可加工性。先进院科技通过对软磁粉末的粒径控制、取向排布与填充比例的准确调控，实现了在不同频段下的定制化吸波性能，覆盖从百MHz到毫米波频段（如77GHz车载雷达频段）的宽谱吸收需求。

二、从“薄、轻、宽、强”到柔性化：技术演进的方向

现代电子设备对吸波材料提出了“薄、轻、宽、强”的核心要求——厚度薄、重量轻、频带宽、吸收强。传统磁性吸波材料往往密度较大，且在高频段磁导率易出现衰减，难以同时满足上述四个维度。

近年来的技术突破正在改变这一局面。研究显示，通过磁场辅助取向工艺，片状羰基铁颗粒可在聚合物基体中形成有序的链状结构，构建梯度阻抗分布，从而在仅1.8mm厚度下实现7GHz的有效吸收带宽。另有研究通过引入稀土软磁材料（如铈铁氮化物Ce₂Fe₁₇N₃-δ）与碳纳米管复合，在1.5mm厚度下实现了−47.68dB的更低反射损耗和6.56GHz的有效吸收带宽，同时断裂伸长率达135.8%——这意味着材料在弯曲、拉伸等机械形变下仍能保持稳定的吸波性能。

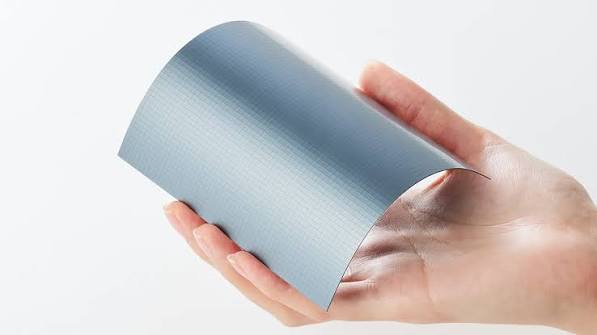

柔性化是另一个重要方向。在可穿戴设备、折叠屏手机、柔性电路板等应用中，吸波材料需要能够贴合不规则表面并在动态弯折中保持性能。先进院科技的软磁吸波产品通过优化基体材料配方与粉末填充工艺，在保证吸波性能的前提下实现了优异的柔韧性和可模切性，可根据客户需求定制为不同形状和尺寸的吸波片、吸波薄膜或吸波泡棉。

三、三大应用场景：从通信基站到智能汽车

软磁吸波材料的应用版图正在快速扩张，目前已形成三大核心应用矩阵。

5G/6G通信设备是当前最活跃的应用领域之一。随着通信设备向小型化与高功率密度演进，基站内部模块之间的电磁辐射干扰成为影响设备稳定性的关键挑战。软磁吸波材料被广泛应用于基站天线、射频前端模块、滤波器等部件中，通过吸收腔体内的杂散电磁波来抑制谐振、降低噪声、保障信号完整性。在毫米波频段（如5G毫米波和未来6G频段），软磁吸波材料的磁损耗机制相比纯介电材料具有天然优势，尤其适合高频、高集成度场景。

新能源汽车与智能驾驶是另一个高速增长的市场。高级驾驶辅助系统（ADAS）中的毫米波雷达（24GHz、77GHz等频段）、激光雷达以及车载通信模块，对电磁兼容性有着极为严苛的要求。软磁吸波材料可用于雷达模块内部以抑制腔体谐振、减少旁瓣干扰；在电池管理系统（BMS）与电控单元（ECU）中，吸波片则用于吸收高频开关噪声，防止敏感电路受到干扰。随着全球电动汽车销量持续攀升，车载电子设备的电磁兼容需求正在推动吸波材料市场加速扩张。

消费电子与可穿戴设备则是量更大的应用领域。智能手机、平板电脑、智能手表等设备内部空间极其有限，元器件之间的电磁耦合可能导致信号衰减或功能异常。超薄柔性软磁吸波片可贴附于处理器、天线、摄像头模组、显示驱动芯片等关键部位，有效抑制近场噪声。在RFID/NFC应用中，软磁吸波材料还能解决射频识别标签附着在金属表面时的读取距离衰减问题。

四、选型要点与设计建议

工程师在选型软磁吸波材料时，需重点关注以下几个维度：工作频段——不同材料体系的更佳吸收频段不同，需根据设备的主要干扰频率进行匹配；吸收性能——通常以反射损耗（RL）和有效吸收带宽（EAB）为评价指标；厚度与空间约束——在有限空间内，需要在厚度与吸收性能之间寻找更优平衡；环境耐受性——需评估工作温度范围、阻燃等级及耐候性要求；安装方式——是否需要背胶、是否需要模切为特定形状。

先进院科技提供从材料选型、性能仿真到样品试制、批量交付的全流程技术支持，帮助客户在产品设计早期即将吸波方案纳入电磁兼容整体考量。

五、展望

全球电磁波吸收材料市场正以8.4%的年复合增长率持续扩张。随着5G/6G基础设施建设的深入推进、汽车智能化水平的持续提升以及可穿戴设备的加速普及，软磁吸波材料的市场需求预计将保持强劲增长。与此同时，行业正朝着“薄型化、柔性化、宽频化、集成化”的方向持续演进——具备更高磁导率、更宽吸收带宽和更好机械柔性的新一代软磁吸波材料，将成为电磁兼容设计中的关键使能元件。

先进院（深圳）科技有限公司将持续深耕软磁吸波材料领域，以材料创新和工艺优化为客户提供更高性能、更可靠的电磁兼容解决方案。
