5G毫米波导热垫片 | 当高频信号遇见热堆积——毫米波通信热管理与信号完整性的双重保障

一、毫米波时代的“热”与“扰”：为何传统导热垫片力不从心

5G毫米波通信的工作频率较sub-6GHz频段提升了数倍乃至数十倍，这带来了一系列连锁反应。射频前端模块中的功率放大器（如GaN或LDMOS器件）、天线模组等核心器件的工作频率更高、发热功率更大。与此同时，设备集成度大幅提升，内部空间愈发紧凑，热量易堆积而无法快速散出。Massive MIMO阵列中的每个天线单元都包含功率电子器件，需要将热量从放大器传导至金属外壳或均热板。

传统导热垫片在这一场景中暴露出两个致命短板。

介电损耗导致信号衰减。 普通导热垫片为了追求高导热系数，往往大量填充陶瓷或金属氧化物填料。这些填料虽然导热性能优异，却会显著提高材料的介电常数和介电损耗因子——在高频毫米波信号穿过垫片时，部分信号能量被吸收或反射，导致天线效率下降、雷达探测性能波动。毫米波频段对材料的介电性能极为敏感，改性PTFE材料0.001的介电损耗因子即可导致24GHz频段信号衰减2.1dB/cm。

热阻难以压至更低。 毫米波设备内部芯片与散热结构之间的间隙往往只有几十到几百微米。在此尺度下，接触热阻占总热阻的比例急剧上升。传统导热垫片的硬度较高，难以在低压下充分填充微观不平整界面，导致热阻居高不下。

二、毫米波导热垫片的“技术门槛”：低介电、低损耗、低热阻

5G毫米波导热垫片之所以被定义为一个独立的产品类别，是因为它在多个性能维度上对传统导热垫片实现了系统性突破。

低介电常数与低介电损耗是核心门槛。 毫米波导热垫片需要通过配方优化降低材料的介电常数（Dk）和介电损耗因子（Df），以减少电磁波在传输过程中的能量损耗。一些专为5G毫米波通信设计的产品在研发阶段即聚焦于降低射频模块中的Dk和Df，以减少干扰。在毫米波频段（24-40GHz、40-75GHz甚至76-110GHz），材料的介电性能稳定性直接决定了信号完整性。

低热阻是散热效率的保障。 毫米波导热垫片需要在保证低介电损耗的前提下实现尽可能低的界面热阻。部分专为毫米波场景设计的导热凝胶垫产品导热系数可达5.0W/m·K。垫片需能够紧密贴合芯片、射频模组等发热器件，快速吸收热量并有效传导至散热区域。

高频信号稳定性与低离子杂质同样关键。 毫米波频段对材料的纯净度提出了更高要求——微量的离子杂质可能导致介电性能漂移，影响设备长期可靠性。毫米波导热垫片需要满足低离子杂质和高频信号稳定性等要求。

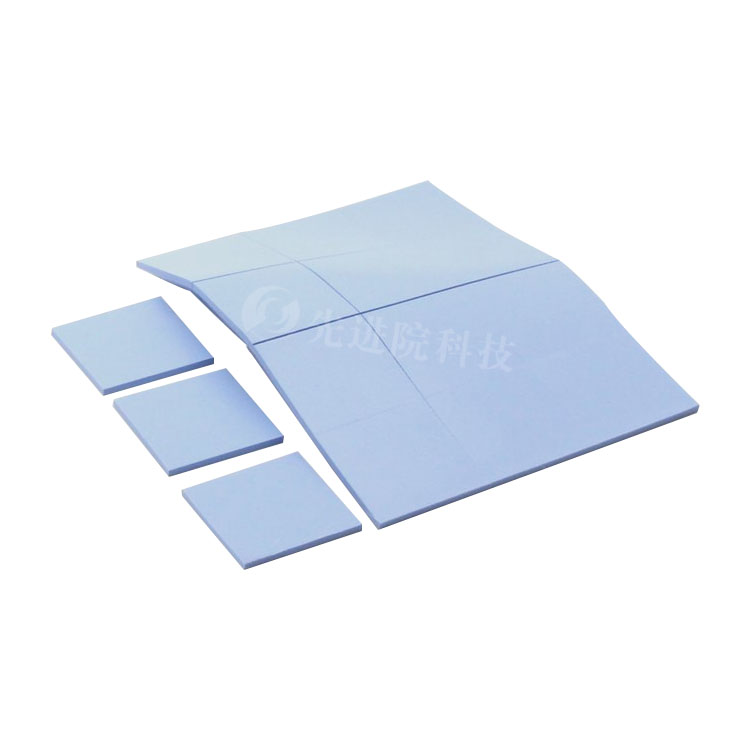

先进院科技的5G毫米波导热垫片通过准确的填料复配与基体改性，在导热系数、介电常数和介电损耗之间寻找更优平衡点，为毫米波通信设备提供从芯片到散热器的低热阻、低损耗热传导路径。

三、三大核心应用场景：从毫米波基站到车载雷达

5G毫米波基站与射频前端模块是5G毫米波导热垫片最核心的应用领域。5G基站、微基站和射频前端模块中的功率放大器、收发器等核心器件在高频工作状态下会产生大量热量。毫米波导热垫片被置于功放芯片与金属散热壳/冷板之间，有效填充微观间隙，降低接触热阻，确保射频器件在高温环境下稳定工作，防止因过热导致的性能衰减、频率漂移或寿命缩短。全球5G导热材料市场预计将从2025年的6.99亿美元增长至2035年的21.22亿美元。毫米波频段的深入应用和AI大模型的爆发，正推动单枚芯片功耗跨过1000W门槛——传统导热材料正在被更高性能的替代方案所取代。

汽车毫米波雷达是5G毫米波导热垫片增长最快的应用方向之一。车载毫米波雷达（24GHz、77GHz等频段）的工作频率与5G毫米波高度重合，对导热材料的性能要求同样严苛。毫米波导热垫片主要用于填充雷达射频芯片与散热壳体之间的微小间隙，实现热量传导和应力缓冲。在毫米波雷达模组中，垫片还需要满足低介电损耗和高频信号稳定性要求，避免雷达探测性能波动。

卫星通信与高频射频设备代表了5G毫米波导热垫片对可靠性要求更高的应用领域。低轨道卫星通信系统工作在12-18GHz等频段，卫星舱体内的射频模块在真空环境中面临更为严峻的热管理挑战。毫米波导热垫片需要兼具低出气性、宽温域稳定性和高频低损耗特性，保障卫星通信设备在恶劣环境下的长期可靠运行。

四、选型要点与设计建议

工程师在选型5G毫米波导热垫片时，需重点关注以下维度：介电性能与导热系数的平衡——不同应用场景对介电损耗和导热系数的优先级不同，需根据具体射频性能和散热需求进行匹配；工作频段匹配——毫米波频段覆盖24-110GHz，不同频段对材料的介电性能要求存在差异；厚度与压缩性——毫米波设备内部间隙通常在0.3-5.0mm之间，垫片需在目标压缩量下实现更优热阻；环境耐受性——需评估工作温度范围、阻燃等级（如UL94 V-0）及长期可靠性要求。

先进院科技提供从材料选型、性能测试到样品试制、批量交付的全流程技术支持，帮助客户在毫米波设备设计早期即将导热垫片方案纳入系统考量。

五、展望

2025年，全球毫米波导热垫片销量约35万平方米，市场均价约850美元/平方米。预计到2032年，全球毫米波导热垫片市场规模将达到6.58亿美元，年复合增长率12.0%。在5G毫米波基础设施持续部署、汽车毫米波雷达渗透率提升、低轨道卫星通信加速商业化以及6G技术研发启动的多重驱动下，毫米波导热垫片正从“专业选材”走向高频通信设备热管理的标准配置。

与此同时，行业正朝着更高导热系数、更低介电损耗、更薄更柔的方向持续演进。导热与吸波一体化材料正在成为趋势——单一材料同时解决散热与电磁兼容双重需求。有研究团队开发的5G毫米波导热-吸波一体化材料，致力于解决材料“过重、过厚、吸收宽带窄、热导率低”等问题。具备多功能集成能力的导热垫片更容易进入高端电子设计清单。5G毫米波导热垫片凭借其在“低介电、低损耗、低热阻、高频稳定”四个维度的综合优势，将在毫米波通信时代持续发挥不可替代的关键作用。

先进院（深圳）科技有限公司将持续深耕5G毫米波导热垫片领域，以材料创新和工艺优化为客户提供更高性能、更可靠的高频热管理解决方案。
