3.1μm超薄PET镀铜膜｜当基材厚度趋近物理极限——从方阻数据看柔性导电材料的精准选型

一、3.1μm意味着什么？——超薄基材的工程价值

PET薄膜的厚度从常规的25μm、12μm一路下探至4.5μm、3.1μm——每一次厚度的跨越，都在重新定义柔性电子设计的物理边界。

3.1μm的PET基材，意味着在卷对卷连续镀膜生产中面临张力控制、温控精度和镀层均匀性的多重挑战。PET薄膜本身具备优异的机械强度、化学稳定性及低吸湿性。3.1μm的超薄规格进一步放大了PET的柔韧优势——更小的弯曲半径、更低的弯折应力、更轻的单位面积重量。

在折叠屏手机的铰链排线中，基材厚度每减少1μm，铰链机构的设计空间就能多释放一分；在可穿戴设备的微型传感器中，基材越薄，设备佩戴的舒适度越高。3.1μm趋近物理极限的厚度，正是为了回应这些“空间即性能”的工程需求。

先进院科技采用真空磁控溅射技术，在3.1μm超薄PET基材上沉积高纯无氧铜导电层。铜层厚度可按客户要求准确加工。通过卷对卷连续镀膜工艺，确保超薄基材在高速运行中的平整度与镀层均匀性。

二、从方阻数据看产品矩阵：四种铜层厚度，四种性能定位

导电性是PET镀铜膜的核心功能指标，而方阻（Sheet Resistance）是衡量导电性能最直接的参数。方阻越低，意味着同等条件下信号传输损耗越小、导电效率越高。

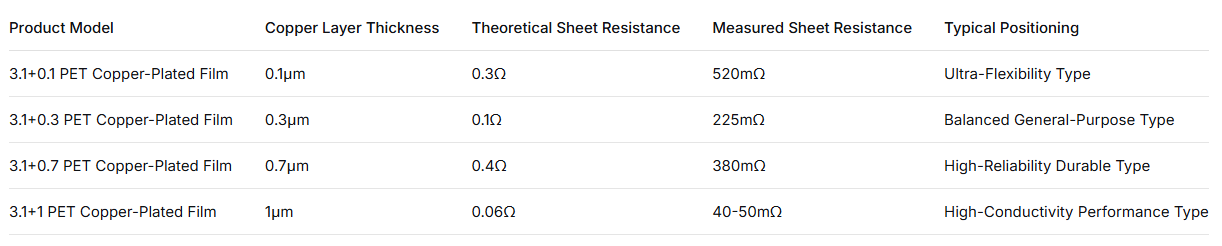

先进院科技3.1μm PET镀铜膜系列提供四种铜层厚度选项，覆盖从高频弯折到高导电的完整性能区间：

铜层厚度与方阻之间的关系并非简单的线性递减。0.7μm型号的理论方阻（0.4Ω）反而高于0.3μm型号（0.1Ω），这并非反常——铜层晶粒结构与沉积工艺的共同作用决定了最终导电性能，过厚的铜层在超薄基材上可能因应力累积导致晶粒粗化，反而影响导电通路效率。

在四个型号中，3.1+1PET镀铜膜以1μm铜层实现了40-50mΩ的实测方阻，是该系列导电性能更优的型号，适合对低电阻有严格要求的场景。3.1+0.3PET镀铜膜以225mΩ的实测方阻在导电性与柔韧性之间取得了更佳平衡，是该系列的通用主力型号。

三、从40mΩ到520mΩ：不同方阻对应不同场景

3.1+1PET镀铜膜（40-50mΩ）——高导电性能型

1μm铜层、实测方阻低至40-50mΩ，是该系列导电性能的“天花板”。超低方阻意味着信号传输损耗极低、电流承载能力更强。在需要高导电性的电磁屏蔽场景中，低方阻直接对应更高的屏蔽效能。在高频信号传输线路中，低方阻确保信号完整性。先进院科技通过调整溅射功率或化学镀时间，可将方阻控制在0.01-1Ω/□范围内。40-50mΩ已接近该工艺的下限，适用于对导电性有极致要求的场景——高频天线线路、大电流柔性电路、高性能电磁屏蔽层。

3.1+0.3PET镀铜膜（225mΩ）——均衡通用型

0.3μm铜层、实测方阻225mΩ，在导电性能与柔韧性之间找到了更佳平衡点。0.3μm的铜层厚度既保证了足够的导电通路密度，又不会因过厚而显著影响基材的弯折性能。铜层与PET基材的界面结合强度可通过预处理工艺优化，剥离强度达到≥1.5N/mm。225mΩ的方阻足以满足绝大多数柔性电路和电磁屏蔽场景的导电需求，是该系列适用范围最广的型号——柔性电路板、电磁屏蔽膜、可穿戴设备导电线路。

3.1+0.7PET镀铜膜（380mΩ）——高可靠耐用型

0.7μm铜层、实测方阻380mΩ。虽然理论方阻（0.4Ω）高于0.3μm型号，但更厚的铜层意味着更好的耐磨性和抗划伤能力。在需要反复插拔、摩擦或暴露于轻微机械磨损的场景中，0.7μm铜层提供了额外的“安全余量”。经盐雾试验96小时无锈蚀标准。铜层表面可进一步通过电镀或化学钝化处理提升耐腐蚀性——工业控制设备接口、车载电子连接器、需要频繁操作的维护口盖密封面。

3.1+0.1PET镀铜膜（520mΩ）——极致柔韧型

0.1μm铜层、实测方阻520mΩ。铜层最薄，对基材柔韧性的影响最小。在需要极小弯曲半径、高频次弯折的场景中，超薄铜层意味着更低的弯折应力和更长的疲劳寿命。实验室测试显示，优化后的PET镀铜膜在1000次循环弯折后电阻变化率低于2%。0.1μm铜层正是为了将这一弯折寿命优势推向极致——折叠屏铰链排线、柔性传感器、需要反复弯折的动态柔性电路。

四、工艺保障：真空磁控溅射与卷对卷连续镀膜

先进院科技3.1μm PET镀铜膜采用真空磁控溅射技术进行生产。在高度真空环境下，通过磁场控制溅射出的铜原子，使其均匀沉积于PET薄膜表面，形成致密、低缺陷的导电薄膜。铜层厚度可控性达±0.1μm。

针对3.1μm超薄基材的特殊挑战，公司在卷对卷连续镀膜产线上实现了准确的张力控制与温控管理。铜层附着力经ASTM D3359测试可达5B级。铜层表面粗糙度可根据需求优化，针对5G通信领域对高频损耗敏感的需求，可将表面粗糙度降至Ra≤50nm。

先进院科技支持按需定制铜层厚度与基材规格。无论是需要超薄型以满足精密电子设备对空间和重量的严格要求，还是需要较厚型以增强导电性能，均可实现准确匹配。

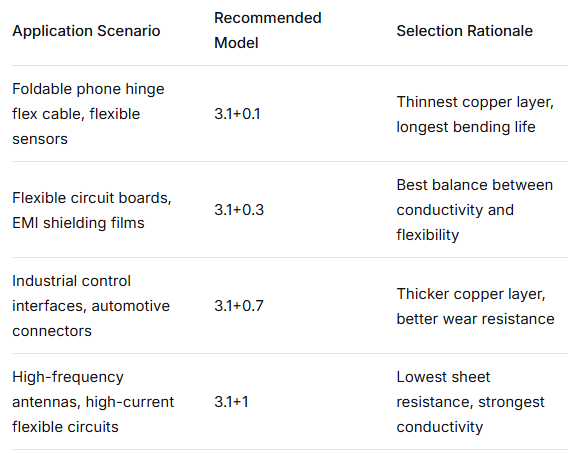

五、选型建议：如何为你的应用选择最合适的型号？

选型时还需综合评估工作温度范围（PET基材耐热性约120℃）、弯折频率与半径、环境腐蚀风险（盐雾、湿度）等因素。先进院科技提供从样品试制到批量交付的全流程技术支持。

PET镀铜膜巧妙融合了聚合物薄膜的柔韧性与铜的优良导电性。在柔性电子普及、可穿戴设备爆发与电磁屏蔽需求持续增长的多重驱动下，3.1μm超薄PET镀铜膜正凭借从40-50mΩ到520mΩ的完整方阻覆盖区间，为工程师提供准确匹配不同场景的导电基材选择。
