Espuma conductora

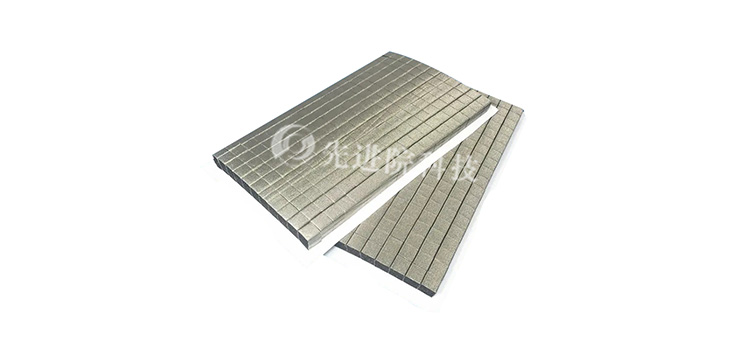

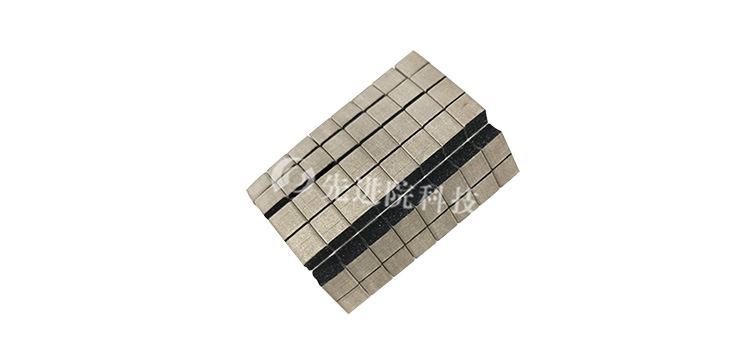

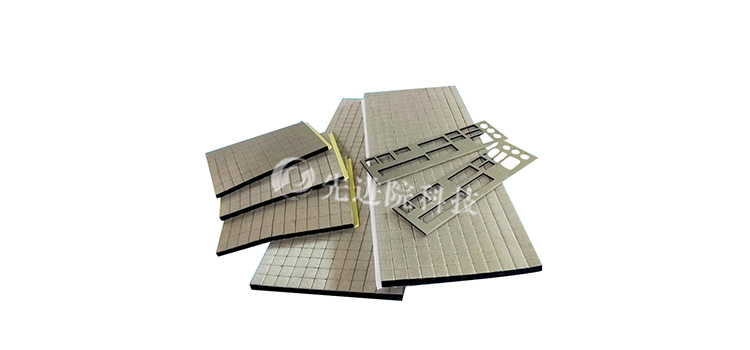

Espuma conductora de tejido plano de cobre y níquel

La espuma conductora de tejido plano de cobre y níquel está hecha de tela de poliéster de tejido plano después de un tratamiento de metalización de cobre y níquel sin recubrimiento como capa conductora, que se combina con un núcleo de espuma de poliuretano de baja compresión y deformación permanente. La estructura de tejido plano da a los tejidos las características de una superficie plana y una distribución uniforme de las capas conductoras, la capa de cobre proporciona una excelente base conductora y la capa de níquel mejora la resistencia a la oxidación y la corrosión.

El principio de funcionamiento se basa en la reflexión electromagnética de la tela conductora metálica y la compensación mecánica de la capa de espuma. La capa de cobre y níquel produce reflexión y atenuación de la pérdida de vórtice a las ondas electromagnéticas incidente. después de la instalación, la tela conductora forma una interfaz conductora continua con la carcasa metálica del equipo, proporcionando una ruta de tierra de baja resistencia para las fugas electromagnéticas en las grietas. La estructura de tejido plano garantiza que la capa conductora mantenga una conducción continua en estado de compresión y flexión, evitando el aumento de la resistencia debido a la deformación del patrón de tejido. El núcleo de espuma produce una resistencia estable en estado de compresión, lo que garantiza un contacto de presión continuo con la superficie de contacto con la tela guía durante mucho tiempo.

Las ventajas del producto se reflejan principalmente en los siguientes aspectos. Excelente eficiencia de blindaje: la capa metálica de cobre y níquel proporciona un rendimiento de blindaje estable en un rango de banda ancha, baja resistencia superficial y excelente resistencia a la niebla salada. Ventajas de la estructura de tejido plano: el patrón de tejido es plano, la capa conductora está cubierta uniformemente y la resistencia a la conducción de compresión es estable. Alta fiabilidad: la capa metálica tiene una fuerte fuerza de unión, es resistente a la compresión a largo plazo y al ciclo de temperatura y humedad sin pelar. Instalación flexible: se puede cubrir con pegamento sensible a la presión, soporte para pegamento de espalda y moldeo por troquelado. La ciencia y la tecnología de la academia avanzada apoyan la personalización del grosor, el ancho y la forma de la sección transversal para satisfacer las necesidades de diferentes estructuras de grietas y niveles de blindaje.

Hotline

+86-13826586185

La espuma conductora de tejido plano de cobre y níquel es un material de blindaje electromagnético de alto rendimiento, que tiene una buena conductividad eléctrica y efecto de blindaje, y es ampliamente utilizado en equipos electrónicos, blindaje electromagnético y otros campos.

Definición y características

Definición: la espuma conductora de tejido plano de cobre y níquel Chapada está compuesta por un sustrato de fibra de poliéster, tratado con cobre y níquel chapados, y luego cubierto con una capa de espuma de Pu con fuerza de contracción de baja presión. Este material combina la conductividad eléctrica del cobre y el níquel y la suavidad de la espuma, proporcionando un excelente efecto de blindaje electromagnético.
Características: buena conductividad eléctrica, flexibilidad, resistencia a la fatiga por compresión y excelente efecto de blindaje. Su resistencia superficial es baja, generalmente inferior a 0,07 Omega / m2, y la eficiencia de blindaje puede alcanzar más de 90 db.

Área de aplicación

Dispositivos electrónicos: se utilizan en computadoras portátiles, PC de escritorio, monitores, televisores y otros productos electrónicos de consumo para proteger los circuitos internos de interferencias electromagnéticas externas, reduciendo al mismo tiempo la radiación electromagnética del propio dispositivo al entorno externo.
Blindaje electromagnético: se utiliza para mejorar la compatibilidad electromagnética cuando se necesita un alto rendimiento de blindaje, como centros de datos, estaciones base de comunicación, etc.
Equipos industriales: en equipos industriales, se utiliza para reducir la interferencia electromagnética y mejorar la estabilidad y fiabilidad de los equipos.

Proceso de fabricación

Selección de materiales: se seleccionan fibras de poliéster con buena conductividad eléctrica y resistencia a la corrosión como sustratos.
Tratamiento de galvanoplastia: primero se recubre con níquel metálico en fibra de poliéster, luego se recubre con una capa de cobre de alta conductividad eléctrica y finalmente se recubre con un metal de níquel antioxidante y anticorrosivo.
Compuesto de espuma: compuesto de tela conductora recubierta con espuma de Pu con fuerza de contracción de baja presión para formar el producto final de espuma conductora.

Parámetros técnicos

Resistencia superficial: generalmente por debajo de 0,07 Omega / m2, asegurando una buena conductividad eléctrica.
Eficiencia de blindaje: puede alcanzar más de 90 db, proporcionando un blindaje electromagnético eficiente.
Resistencia a la llama: cumple con la certificación ul94 - vo y tiene una buena resistencia a la llama.

Guía de selección

Tamaño de la estructura: elija el tamaño adecuado de longitud, ancho y alto, especialmente el tamaño de altura, de acuerdo con el escenario de aplicación real, para garantizar que la conductividad eléctrica de la espuma conductora logre el mejor efecto.
Parámetros técnicos: preste atención a indicadores como el valor de Resistencia superficial, la eficiencia del blindaje y la resistencia a la llama para garantizar que las propiedades de las espumas conductoras satisfagan las necesidades.
