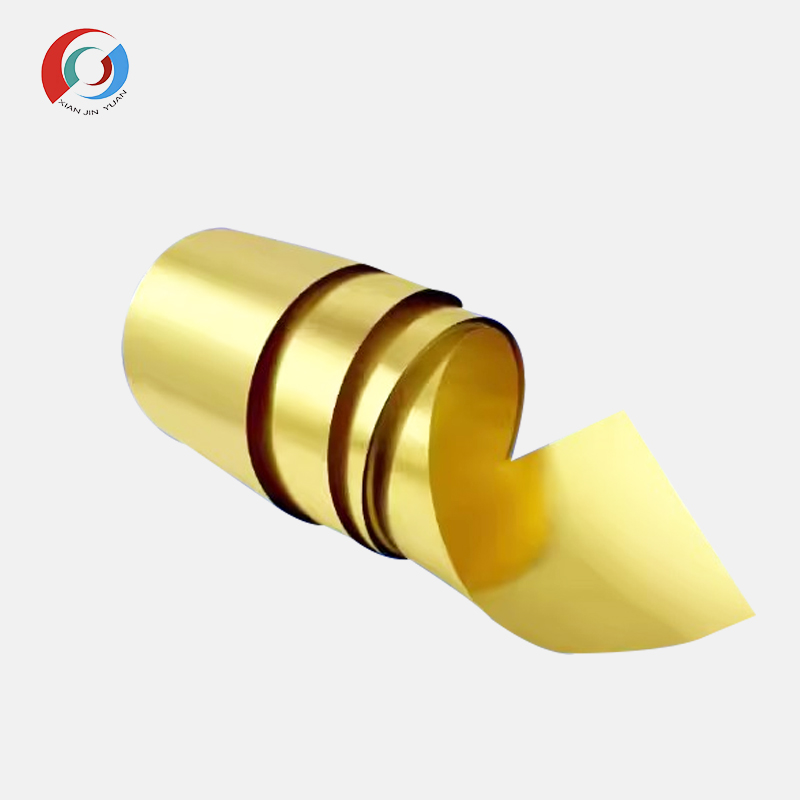

PI镀金膜|当“黄金薄膜”遇见贵金属镀层——极端工况下的导电与屏蔽基材

Time:2026-08-08Number:73

一、PI:被称作“黄金薄膜”的高分子材料,究竟特殊在哪里

聚酰亚胺之所以被称为“黄金薄膜”,不仅因为其价格昂贵,更因为它站在了高分子材料的性能金字塔顶端。

耐温性能是PI最硬核的标签。 PI薄膜可在-269℃至400℃的极端温度范围内长期使用,热膨胀系数低至12ppm/℃,确保在剧烈温差环境中保持尺寸稳定。无论是太空中的极寒、发动机舱的高温,还是回流焊工艺中的热冲击,PI都能从容应对。

机械性能同样出众。 PI薄膜的抗拉强度大于200MPa,具备出色的机械强度,适合复杂加工工艺。同时它又具有良好的柔韧性,可满足不同形状和结构的设计需求。

绝缘性能与耐辐射性则是PI的另一重优势。 PI具有优异的介电性能,介电常数和介质损耗角正切值低,能有效减少信号传输损耗。同时PI对高能辐射具有出色的抵抗能力,使其成为航天电子设备的理想基材。



二、当“黄金薄膜”镀上真金:1+1>2的性能跃迁

在PI膜表面镀上一层金,并非简单的“贴金”——而是一次精密的功能升级。

金的化学稳定性解决了PI“不导电”的短板。 PI本身是优异的绝缘材料,而金镀层赋予了它优异的导电性。金的导电性能仅次于银,镀金层导电率可达40MS/m以上,表面方阻可稳定在0.02Ω/sq。这一导电水平使其能够直接替代传统金属箔应用于柔性电路和电磁屏蔽场景。

金镀层同时带来了“保护层”价值。 金具有极高的化学稳定性,不易与氧气、水等物质发生化学反应。在85℃/85%RH环境下持续1000小时,PI镀金膜未出现镀层脱落或变色。经过-196℃液氮环境中持续浸泡1000小时,镀层无起泡。在10%盐酸溶液中浸泡30天,重量损失小于0.01%。

但PI镀金更大的技术难点,在于“镀上去”和“镀牢固”是两回事。 PI表面能低、化学性质惰性强,金原子直接沉积很难形成牢固结合。先进院科技采用离子束辅助沉积技术,在微观层面将PI表面打造出均匀的“蜂窝状”凹凸结构,为金层沉积提供“锚点”。经百格测试验证,镀层附着力达到5B级标准——这意味着即使经历反复弯折、高温焊接,金层也不会起泡或脱落。

三、厚度即场景:12.5μm到100μm,每一种厚度对应一种需求

PI镀金膜的厚度选择,直接决定了它的应用边界。

12.5μm——极致轻薄型。 厚度仅相当于头发丝直径的六分之一。适用于折叠屏手机铰链部位、可穿戴设备等对空间和重量有极致要求的场景。某国际品牌将其应用于折叠屏手机铰链部位,实现20万次折叠无损伤的行业纪录。经10万次动态弯曲测试,电阻变化率维持在±0.5%以内。

25μm——均衡通用型。 在柔韧性与机械强度之间取得平衡,适用于柔性电路板(FPC)、印刷电路板等主流电子制造场景。在1GHz至18GHz频率范围内,平均屏蔽效能大于80dB。在10MHz至3GHz频段内屏蔽效能高达70dB以上,显著优于传统铜板的平均50dB。

50μm——结构增强型。 适用于需要更高机械强度的场景,如航空航天器内部线缆屏蔽层、卫星天线等关键部件。卫星太阳翼采用PI镀金膜作为热控涂层,通过在轨温度波动范围缩小至±1.5℃。

100μm——工业重载型。 适用于高可靠性工业设备、医疗电子等对结构强度和耐用性要求更高的场景。在医疗内窥镜中,通过局部镀金厚度梯度设计(0.03μm到0.3μm连续过渡),成像清晰度提升40%。


四、从折叠屏到卫星:PI镀金膜的四大应用版图

折叠屏与柔性电子是PI镀金膜更具代表性的应用场景。传统刚性连接线在频繁折叠中易断裂。先进院科技的PI镀金膜在经历无数次弯折后仍能保持良好导电性能,真正实现“柔中带刚”。

航空航天则代表了可靠性要求的更高维度。PI镀金膜用于制造卫星天线、太阳能电池阵基板、航天器热控系统等关键部件。某型卫星太阳翼采用PI镀金膜作为热控涂层,使卫星在轨温度波动范围缩小至±1.5℃。在某型高能激光系统中,500mm幅宽镀金膜作为反射镜基材,承受每平方厘米10兆瓦的能量密度而不变形。

5G通信与高频射频是PI镀金膜增长最快的市场。5G通信对高频信号传输提出了严苛要求。PI镀金膜的低介电损耗与高导电性使其成为5G基站、射频前端模块、天线系统的理想屏蔽与导电材料。

医疗电子与精密仪器则是PI镀金膜正在快速渗透的领域。金的生物相容性与PI的柔韧性相结合,使其在植入式医疗器械、神经探针、生物传感器等前沿应用中展现出独特价值。


五、定制化:从厚度到幅宽,按需匹配

先进院科技提供12.5μm、25μm、50μm、100μm四种标准厚度,同时支持5μm至125μm全范围定制。幅宽提供250mm与500mm两种规格。表面粗糙度控制在Ra<0.05μm,反射率达98.2%。镀金层厚度可在0.02μm至0.1μm范围内调控。公司已通过ISO9001认证,产品符合GJB 773A航空航天标准及RoHS环保要求。

全球柔性基材市场2024年估值已达75.16亿美元,预计2032年将增长至224.52亿美元。PI镀金膜凭借其在“耐极端温度、高导电、强屏蔽、超柔韧”四个维度的综合优势,正从“高端专业材料”走向多领域精密制造的标准功能基材。

先进院(深圳)科技有限公司将持续深耕PI镀金膜领域,以精密镀膜工艺与持续技术创新,为客户提供更高性能、更可靠的柔性基材贵金属镀膜解决方案。
